Optris Xi 410 是一款突破性的紅外線熱像儀，在非接觸熱成像領域提供了創新、經濟實惠和高精度的性能。設計在長波紅外線範圍內工作（波長：8 – 14 µm），這款前視熱像儀專為在工業環境中捕獲精確的表面溫度分析測量數據而設計。為了滿足各行業的嚴格需求，Optris Xi410 擁有寬溫度測量範圍、高精度和可自訂的視野配置。它為操作人員提供了熱成像數據，幫助他們在監控應用中獲得熱分析見解。
這款紅外線熱像儀專為工業應用設計和製造，具有中等解析度的熱成像能力（384 x 240 像素），能夠在–20 °C 到1500 °C 的廣泛溫度範圍內出色地捕捉溫度資料。其卓越的距離與點大小比率確保即使在相當遠的距離拍攝影像時也能準確測量溫度。這種優越的比率超越了現代高溫計的光學性能，使其能夠詳細監控遠距離目標。此外，電動對焦功能可讓使用者遠端精確調整其表面溫度測量目標的焦點。
Optris 成像系統是優化用於固定使用的非製冷熱前視紅外線（FLIR）熱像儀。這些FLIR 熱像儀採用非製冷二維成像偵測器，在紅外線波長範圍內產生輻射熱影像，無需使用機械旋轉或振盪的活動鏡子。非冷凍輻射熱計技術增強了更可靠、經濟且堅固的設計，尤其是與傳統的線掃描應用相比。此外，這些紅外線熱像儀可以自主尋找熱熱點，提高了在各種監控和檢查任務中的實用性和效率。這些FLIR 紅外線熱像儀在德國設計、開發和製造。

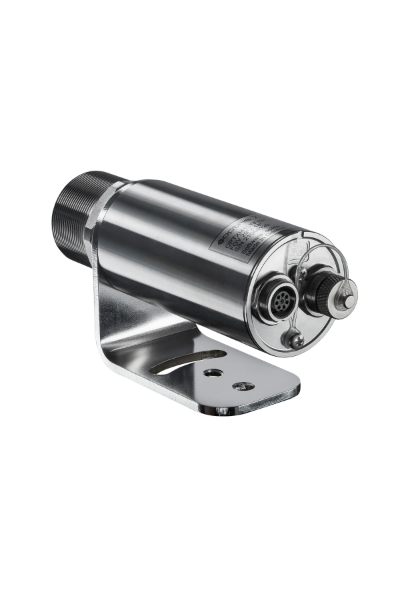

Optris Xi410 工業級和堅固的設計確保了在嚴苛工業環境中的可靠性，使其成為製程工程師在製造過程中進行精確紅外線溫度測量的必備工具。其緊湊但耐用且防水的設計使此紅外線熱像儀非常適合固定安裝或掛載設置，保證在各種工業製造環境中的耐用性。
Optris Xi410 乙太網路作為其主要接口，能夠輕鬆連接到計算機，同時保持25 Hz 的幀率。使用者也可以使用次要USB 接口，幀率為4 Hz。其智慧自主操作消除了廣泛的軟體編碼需求，使其能夠輕鬆整合到控制迴路中。此外，這款紅外線熱像儀具有自動點查找、直接類比輸出（0/4-20mA）以及與工業現場匯流排系統（如Ethernet/IP、Modbus TCP/IP、RS485 或Profinet）相容的功能，使其成為原始設備製造商（OEM）使用的終極解決方案。 Xi410 的自主操作模式以1.5 Hz 運行，進一步簡化了其在機械設備中的整合。

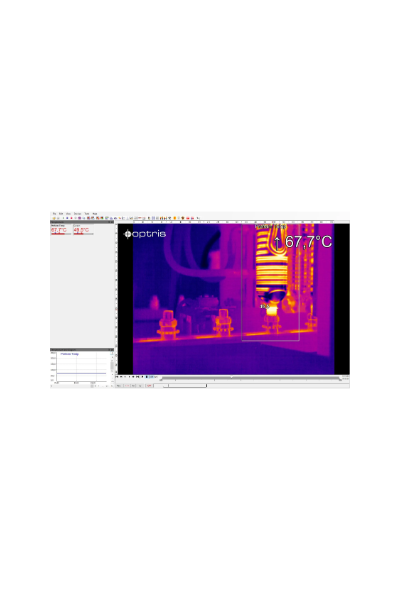

此外，Optris Xi410 透過PIX Connect 軟體授權提供了更複雜的軟體功能，如線掃描或影像合併。 PIX Connect 對於尋求具有強大軟體平台用於熱影像處理和溫度資料收集的經濟型紅外線熱像儀的研究人員來說是不可或缺的。開發工具包也可供開發特定應用軟體解決方案的整合商使用。
這些創新功能增強了紅外線熱像儀在各類應用中提供準確可靠的表面溫度測量的能力，從製造過程中的品質控製到狀態監測以及研發活動。 Xi410 的多功能性確保了其在各種工業環境中的無縫集成，增強了熱像儀對特定需求的適應性。憑藉其先進的功能，Optris Xi410 為固定安裝紅外線成像樹立了新的標準，提供了非常經濟且強大的解決方案，適用於多種工業應用。
此外，Xi410 紅外線熱像儀相容於廣泛的適用於惡劣環境的配件。這些配件包括水冷外殼，將工作溫度範圍擴展至250 度。空氣淨化裝置保持鏡頭潔淨，即使在多塵環境中也能保證不間斷的溫度測量。相容配件的組合還包括機械安裝選項、電氣介面和連接電纜，所有這些都以誘人的價格提供。
|
型號
|
Xi 410 LT 18°x12°
|
Xi 410 LT 29°x18°
|
Xi 410 LT 53°x31°
|
Xi 410 LT 80°x44°
|
|
偵測器
|
|
|
光學解析度
|
382×240 像素
|
|
像素間距
|
17 µm
|
|
偵測器
|
非冷凍紅外線探測器
|
|
光譜範圍
|
低溫測量: 8 – 14 µm
|
|
光學濾鏡
|
無
|
|
幀率
|
乙太網路：25 Hz
USB：4 Hz
自主模式：1.5 Hz
|
|
光學
|
|
|
視場角
|
18°x12°
|
29°x18°
|
53°x31°
|
80°x44°
|
|
焦距[毫米]
|
20
|
13
|
8
|
6
|
|
F值
|
1.1
|
0.9
|
0.9
|
0.9
|
|
光學解析度
|
384:1
|
238:1
|
128:1
|
78:1
|
|
到目標的最小距離
|
350 mm
|
350 mm
|
250 mm
|
200 mm
|
|
可更換光學元件
|
否
|
|
測量
|
|
|
物體測量範圍
|
–20 °C … 100 °C, 0 °C … 250 °C, (20) 150 °C … 900 °C*1),
200 °C … 1500 °C (選購)
|
|
精確度
|
±2 °C 或±2 %，取較大者
|
|
熱靈敏度(NETD)
|
60mK
|
|
最小可偵測點大小IFOV: 1像素
|
0.3mm
|
0.5mm
|
0.7mm
|
0.8mm
|
|
最小可測量點大小MFOV
|
0.9mm
|
1.5mm
|
2.1mm
|
2.4mm
|
|
MFOV測量視場
|
3×3 像素
|
|
預熱時間
|
10 分鐘
|
|
發射率/透過率/反射率
|
可調式：0.100…1.100
|
|
介面
|
|
|
介面
|
USB 2.0
乙太網路(100 Mbit/s)
|
|
支援的協議
|
USB，乙太網路（靜態），RS485，串列通信
選用：EthernetIP, ProfiNet, Modbus TCP
|
|
相容軟體
|
PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK
|
|
類比輸入/輸出
|
|
|
直接輸出/輸入
|
1x 類比輸出(0/4-20 mA)
1x 輸入（類比或數位）；光隔離
|
|

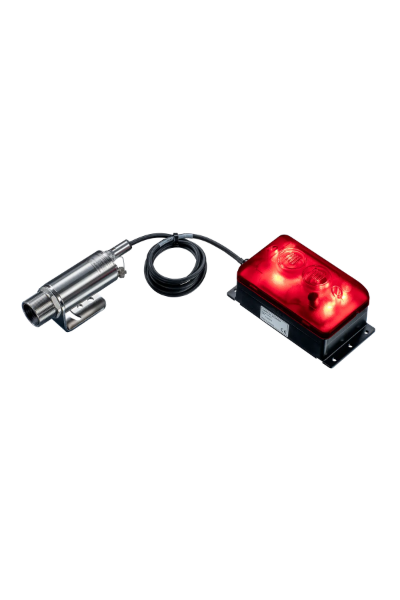

可選工業製程介面(PIF)
|
3x 類比輸出(0/4–20 mA 或0–10 V) 或警報輸出（繼電器）/
3x 輸入（類比或數位）/ 故障安全（LED 和繼電器）；
可堆疊最多3 個PIF；光隔離
|
|
電纜長度
|
乙太網路/ RS485：20 m（可擴充至100 m）
USB：1 m（標準），3 m，5 m
|
|
影像處理
|
|
|
配置
|
透過PIXConnect
|
|
操作
|
獨立自主和/或電腦支持
|
|
功能
|
區域的自主溫度評估，線掃描儀，事件捕捉器，
合併，警報，比較功能
|
|
常規
|
|
|
尺寸
|
Ø 36 mm x 100 mm，螺紋：M30x1
|
|
外殼材料
|
不銹鋼
|
|
重量
|
216 – 220 克，取決於鏡頭（不含安裝支架）
|
|
三腳架
|
1/4-20 UNC
|
|
對焦
|
電動
|
|
原產國
|
德國
|
|
環境與認證
|
|
|
工作溫度範圍
|
0…50°C
|
|
儲存溫度範圍
|
-40…70 °C
|
|
相對濕度
|
10 – 95 %，無凝結
|
|
防護等級
|
IP67, NEMA-4
|
|
電磁相容性(EMC)
|
2014/30/EU
|
|
抗衝擊性
|
IEC 60068-2-27（25 G 和50 G）
|
|
抗振動性
|
IEC 60068-2-6（正弦波）
IEC 60068-2-64（寬頻噪音）
|
|
標準
|
CE, UKCA, RoHS
|
|
電源
|
|
|
電源
|
USB 或乙太網路供電或5-30 VDC
|
|
耗電量
|
最大2.5 W
|
|
|
|
|
零件編號
|
OPTXI41LTF20T090
|
OPTXI41LTF13T090
|
OPTXI41LTF08T090
|
OPTXI41LTF06T090
|
|
附加備註
|
1) 準確度聲明從150°C開始生效
2) 如果選擇此選項，則(20)150 …900 °C範圍不可用
3) 噪音等效溫差（NETD）測量依據VDI 5585，方法B，
黑體溫度為25°C（77°F），溫度測量範圍為-20…100°C，幀20Hz°C，
幀20Hz
|
工業和倉儲設施中的火災偵測挑戰
工業和倉儲設施中始終存在火災風險。及早發現陰燃和早期火災對於防止重大經濟損失和環境破壞至關重要。然而，由於各種外部因素，傳統的火災監測系統在回收廠、大型倉庫和露天倉儲區等環境中往往難以發揮作用。火災偵測設備主要包括煙霧、熱量、火焰和氣體偵測器，每種偵測器的偵測時間和靈敏度因使用的特定類型而異。火災偵測設備的偵測時間和靈敏度各不相同。傳統偵測器包括煙霧偵測器、熱量偵測器和氣體偵測器。
吸入式煙霧偵測器(ASD) 透過主動透過管道系統採樣空氣並使用雷射偵測識別煙霧顆粒來提高精度。它們安裝靈活，在大空間中表現出色，但在骯髒的環境中表現不佳。電離煙霧偵測器利用放射性物質為空氣粒子充電。當煙霧破壞這種電荷時，就會觸發警報。它們對明火反應靈敏，但容易因蒸氣或灰塵而誤報。另一方面，光電煙霧偵測器透過在煙霧進入室內時將光反射到感測器上來偵測煙霧，這使得它們對緩慢、陰燃的火災反應更快，誤報更少，但對快速火災的反應較慢。消防灑水系統透過含有甘油基液體的熱敏玻璃球啟動。當溫度升至一定閾值時，液體會膨脹，打破玻璃並觸發噴淋器，不同的液體顏色表示不同的激活溫度。
此外，工業環境對火災偵測系統提出了許多其他挑戰。大型倉庫和開放式儲存區帶來了特殊的挑戰，因為煙霧和熱量會蔓延到很廣的區域。這會延遲火災的偵測，並可能導致火災在造成相當大的損失之前未被發現。
鑑於傳統火災監控系統在工業和倉庫環境中面臨的挑戰，顯然需要新的創新解決方案。這為開發強大的下一代火災偵測系統提供了一個令人興奮的機會，以確保這些嚴苛環境中的安全。
在火災爆發前透過紅外線感應熱訊號進行有效的早期火災偵測

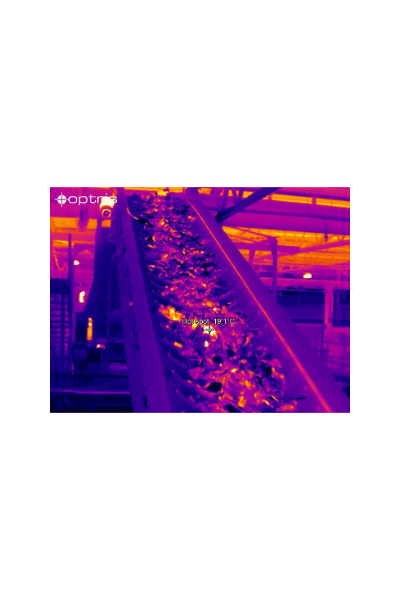

紅外線熱像儀在早期火災偵測中非常有效，因為它們可以透過輻射原理感知熱訊號。隨著火災的發展，周圍材料的溫度會升高，甚至在可見煙霧出現之前就會產生可偵測的熱訊號。這些熱像儀提供早期警報並精確定位熱點，但它們需要清晰的視線並且僅測量表面溫度。
GROMA 247 公司與Optris 合作，使用Optris 紅外線熱像儀開發了一種先進的火災偵測系統。該系統利用了Optris PI 640i VGA 熱成像儀的精確性和即時性。此熱像儀整合到GROMA 系列5A 紅外線順序分析偵測器(ISAD) 中，可提供準確的溫度測量和早期火災偵測。
Optris PI 640i 熱像儀的解析度為640 x 480 像素，提供110,016 或307,200 個測量點。它採用工業標準鋁製外殼，可升級為不銹鋼，提供全面監控，並提供壓縮空氣等保護選項沖洗、空氣幕、冷卻和防爆。該系統在-20°C至+40°C的環境溫度下運行，擴展選項為-30°C至+80°C，並在8µm至14µm的光譜範圍內工作。它可以以高達125 Hz的頻率記錄輻射視頻，確保全面監控。
GROMA 5A系列系統配備先進的演算法，可在60秒內分析紅外線數據並區分真實火災和其他熱源，顯著減少誤報並確保準確觸發警報。它的自主操作消除了對持續人工監督的需要，使其符合GDPR並可高效地進行24/7全天候運作。
將Optris PI 640i熱像儀與GROMA 5A系列整合在一起，為具有挑戰性的環境中火災偵測提供了強大的解決方案。它在工業和倉儲設施、大型倉庫、室外儲存區域、纜車危險區域、回收工廠和散裝材料存放場所特別有效。該系統可無縫整合到現有的火災警報和滅火裝置中，以提高火災偵測措施的整體安全性和可靠性。
使用Optris 紅外線熱像儀進行消防安全的優勢
Optris 熱像儀憑藉其先進的功能和性能脫穎而出，成為各工業領域要求嚴格的防火應用的絕佳選擇。
Optris PI 640i VGA 熱成像儀具有640 x 480 像素的VGA 分辨率，可提供高精度和即時功能。這種高解析度有助於精確測量溫度和早期火災偵測，從而能夠快速應對潛在火災並顯著提高安全性。
GROMA 247 系統透過提供工業級鋁製外殼（可升級為不銹鋼外殼），進一步提升了Optris 熱像儀的多功能性。它包括多種保護選項，例如壓縮空氣吹掃、空氣幕、冷卻和防爆，使系統非常堅固，適用於惡劣環境。此系統的工作溫度範圍為-20 °C 至+40 °C，擴展選項為-30 °C 至+80 °C，可適應各種氣候條件。
Optris PI 640i 熱像儀具有高幀率，能夠以高達125 Hz 的頻率錄製輻射視頻，確保全面和連續的監控。 GROMA Series 5A 系統採用演算法，該演算法可分析紅外線數據，在60 秒內區分真實火災和其他熱源，從而顯著減少誤報並確保僅在實際火災時觸發警報。此功能對於準確及時地檢測火源至關重要。
該系統的自主運作和與現有火災偵測和滅火系統的無縫整合提高了整體可靠性和安全性。它不需要持續的人工監督，使其能夠有效率地全天候運作並減少人力需求。
GROMA 軟體基於先進的Optris 軟體開發工具包(SDK) 構建，為先進的紅外線測量和分析提供了堅實的基礎。 SDK 可與各種紅外線熱像儀無縫集成，確保精確的溫度測量和即時數據處理。利用提供的溫度數據，系統可以執行複雜的熱分析，實施先進的物體偵測演算法，並確保即使在具有挑戰性的環境中也能可靠地偵測火災。 Optris SDK 的持續增強和適應性使該軟體始終處於紅外線技術的前沿。
