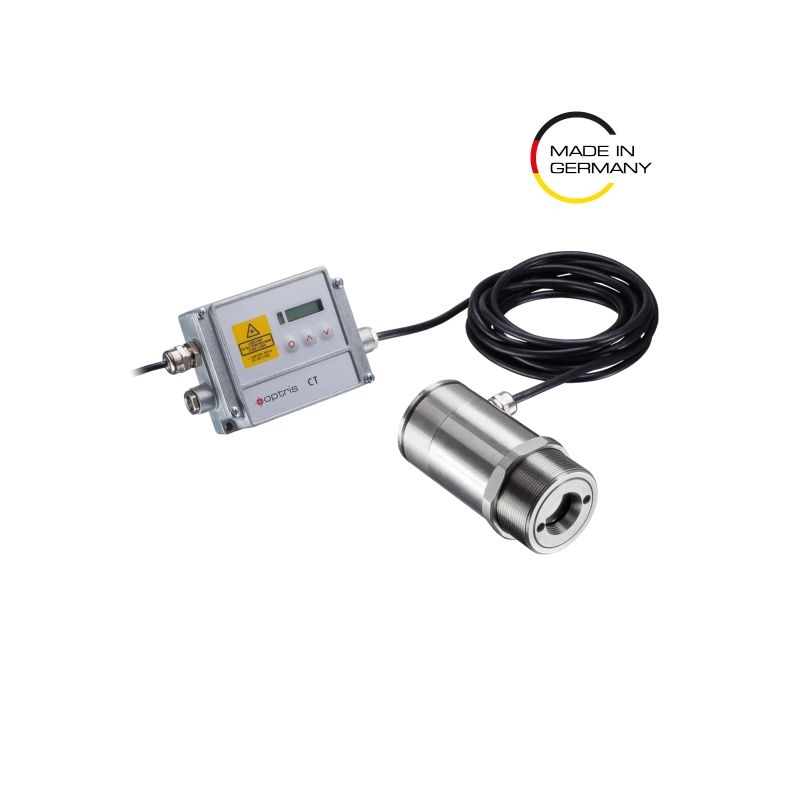

Optris CT 4M 高溫計是一款卓越的高速測溫設備，工作溫度範圍為 0 °C 至 500 °C。此高溫計獨特的中波長光譜範圍（波長範圍從 2.2 µm 至 6 μm）能夠對各種材料進行精確測量，解決了在長波紅外光譜範圍內工作的低溫感測器通常面臨的挑戰。
CT 4M 的核心是 InAsSb 偵測器，其光學解析度高達 30:1，即使在較遠距離也能確保溫度監測應用的精確讀數。憑藉 90 μs 的快速曝光時間，它非常適合需要快速可靠溫度讀數的高速操作。
CT 4M 系列的顯著特點是其雙雷射瞄準系統，可精確標示實際點位置，提高溫度監測的瞄準確定性。與傳統紅外線測溫儀的單雷射系統不同，CT 4M 系列的雙雷射瞄準系統可指示測量點的大小，並提供讀數 ± 0.3% 或 ±2 °C 的系統精度，以及僅為讀數 0.1% 或 ±1 °C 的重複性，展現出卓越的測量性能。
CT 4M 高溫計提供豐富的輸出選項，包括類比和數位輸出，例如 0/4 – 20 mA、0 – 5 V、0 – 10 V、USB、乙太網路、RS485、RS232 介面、繼電器輸出、Profibus DP、Modbus TCP、ProfiNet 和乙太網路/IP。這種多功能性確保其能夠無縫整合到各種工業流程和監控系統中，從而增強紅外線高溫計在不同應用中的實用性。
CT 4M 高溫計無需額外的冷卻措施即可在高達 70°C 的環境溫度下高效運行，配備空氣吹掃和安裝法蘭等 Optris 配件後，可適應不同的製造和工藝應用，擴展紅外線溫度計的功能並確保與各種操作條件的兼容性。
此外，CT 4M 高溫計在德國經過校準，符合 PTB 或 NIST 等監管標準，確保溫度測量的準確性和可靠性。客製化選項（包括不同電纜尺寸）可讓用戶根據特定需求自訂這些線上溫度計，從而提供更高的靈活性和便利性。
Optris 為 CT 4M 系列提供全面的支持，包括工業應用諮詢和售後協助，確保使用者能夠最大限度地發揮其高溫計的性能和實用性。 CT 4M 系列憑藉其精確度、多功能性和可靠性，為紅外線測溫樹立了新的卓越標準，使紅外線感測器成為各種工業環境中溫度測量的寶貴工具。
|
模型
|
CTlaser 4ML
|
|
偵測器
|
|
|
偵測器
|
砷化銦
|
|
測量原理
|
單色
|
|
光譜範圍
|
2.2 – 6 微米
|
|
回應時間
|
300微秒
|
|
曝露時間
|
90微秒
|
|
取樣頻率
|
11000赫茲
|
|
可更換感測頭
|
不
|
|
光學的
|
|
|
距離與光點之比 (D:S)
|
|
|
光學
|
標準焦距 SF 36,7 mm@ 1100 mm | 近焦距 CF1 2,4 mm@ 70 mm | 近焦距 CF2 5 mm@ 150 mm | 近焦距 CF3 6,7 mm@ 200 mm | 遠焦距 FF 120 mm@ 3600 mm@ 200 mm | 遠焦距 FF 120 mm@ 3600 mm 近焦距 CF@ 450 mm
|
|
重點
|
|
|
目擊
|
|
|
雷射瞄準
|
雙點雷射器，635 nm，最大功率 1mW
|
|
影片目擊
|
沒有任何
|
|
測量
|
|
|
物體測量範圍
|
0 – 500 攝氏度
|
|
準確性
|
±0.3% 讀數 +2°C
|
|
重複性
|
±0.1%
|
|
溫度係數
|
±0.05 K/K 或 ±0.05 %/K
|
|
熱靈敏度（NETD）
|
180毫開爾文
|
|
預熱時間
|
10分鐘
|
|
發射率/透射率/反射率
|
0.100 – 1.100
|
|
坡
|
不適用
|
|
介面
|
|
|
介面
|
內建USB可選：RS232/Profibus/乙太網路/繼電器
|
|
支援的協議
|
USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus
|
|
相容軟體
|
CompactPlusConnect，Irmobile
|
|
類比輸入/輸出
|
|
|
直接輸出/輸入
|
0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)
|
|
輸出阻抗
|
mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω
|
|
電纜長度
|
3 米頭部電纜，標準 | 3 米高溫頭部電纜 | 3 米頭部電纜適用於電纜拖鏈 | 8 米頭部電纜，標準 | 8 米高溫頭部電纜 | 15 米頭部電纜，標準 | 15 米高溫頭部電纜 | 15 米頭部電纜適用於電纜拖鏈 | 8 米頭部電纜適用於電纜拖鏈
|
|
訊號處理
|
|
|
配置
|
CompactConnect 或 Irmobile
|
|
手術
|
自主獨立
|
|
功能
|
平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）
|
|
一般的
|
|
|
尺寸
|
感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米
|
|
外殼材料
|
不銹鋼
|
|
重量
|
600 克（感測頭）/ 420 克（電子設備）
|
|
原產地
|
德國
|
|
環境與認證
|
|
|
工作溫度範圍
|
感測電子元件：–20 ... 70 °C
|
|
儲存溫度範圍
|
–40 ... 85 攝氏度
|
|
相對濕度
|
10 – 95 %，無冷凝
|
|
防護等級
|
IP 65，NEMA 4
|
|
電磁相容性 (EMC)
|
2014/30/EU
|
|
震驚
|
IEC 60068-2-27（25 G 和 50 G）
|
|
振動
|
IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）
|
|
標準
|
CE、UKCA、RoHS
|
|
力量
|
|
|
電源
|
8 – 36 V DC / 5 V USB / 最大 1.2 W
|
|
耗電量
|
雷射 <250mW
|
|
電流消耗
|
最大160毫安
|
|
|
|
|
零件編號
|
OPTCTL4MLSFCB3
|
|
補充說明
|
“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”
|
