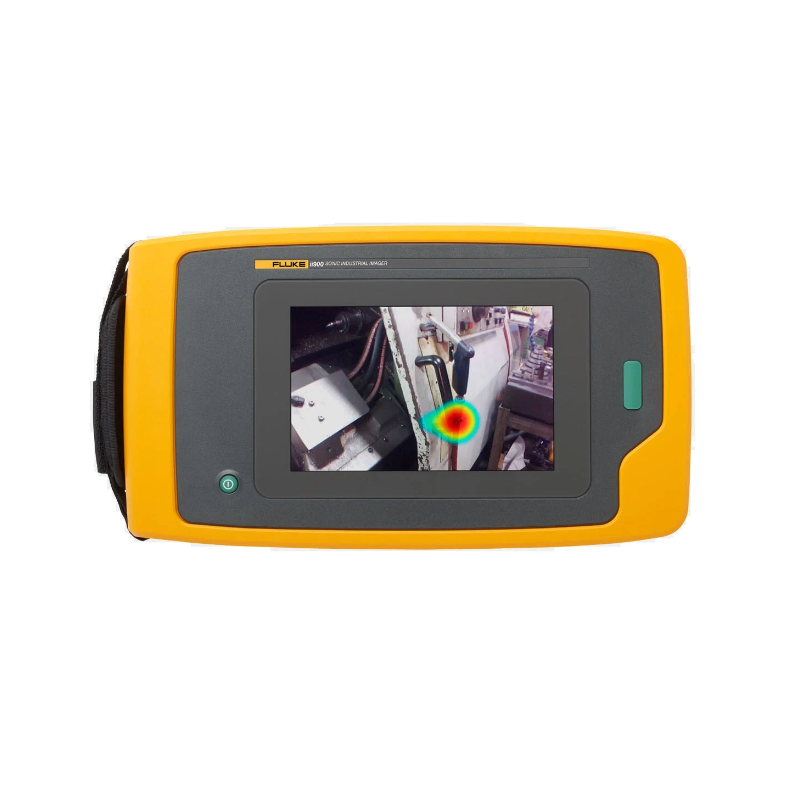

手持式 Fluke ii900 聲能工業熱像儀配備麥克風陣列，可擴展可視範圍，使維護團隊能迅速準確地找出壓縮空氣系統中的空氣、氣體和真空洩漏位置，即使在吵雜的環境中也沒問題。全新 SoundSight™ 技術是專為吵雜的生產設施所設計，好上手且易於使用。7 吋 LCD 觸控螢幕能將 SoundMap™ 覆蓋在視覺影像上，以快速識別洩漏位置。直覺式的介面讓技師能濾除吵雜的背景噪音，單獨識別出洩漏點的聲音頻率。即使在尖峰操作時段，團隊也能在數小時內檢測完整個廠房。這是有史以來第一次您能快速輕鬆地識別所需的洩漏維修，進而確保營運效率並降低公用事業支出。影像可以儲存及匯出供報告之用。空氣洩漏的問題再也不會在無人看管。
|
感測器
|
|
麥克風數量
|
64 個數位 MEMS 麥克風
|
|
頻段
|
2 kHz 到 52 kHz
|
|
聲壓靈敏度
|
最遠在 32.8 英尺的距離都能偵測到 100PSI 下的 0.005 CFM 洩漏
(最遠在 10 公尺的距離都能偵測到 7 bar 下的 2.5 cm3/sec 洩漏)
|
|
操作距離範圍
|
0.5 到 > 70 公尺 (1.6 到 > 230 英尺)*
|
|
可視範圍
|
63 ° ± 5 °
|
|
最低畫面更新率
|
12.5 FPS
|
|
*視環境條件而定
|
|
內建數位攝影機 (可見光)
|
|
可視範圍 (FOV)
|
63 ° ± 5 °
|
|
對焦
|
固定鏡頭
|
|
縮放
|
3 x 數位縮放
|
|
顯示器
|
具背光的 7" LCD 螢幕，於陽光下仍可觀看
|
|
解析度
|
1280 x 800 (1,024,000 像素)
|
|
觸控螢幕
|
電容式
|
|
聲波影像
|
有，SoundMap™ 影像
|
|
資產 ID
|
QR 代碼式資產 ID 識別
|
|
相片備註
|
最多可將 4 個相片備註做為參考
|
|
來源
|
顯示單一或多重來源
|
|
設定檔
|
預設擷取設定檔
|
|
影像儲存
|
|
儲存容量
|
20 GB
|
|
影像格式
|
混合視覺與 SoundMap™ .JPG 或 .PNG
|
|
影片格式
|
混合視覺與 SoundMap™ MP4
|
|
影片長度
|
最多 5 分鐘
|
|
數位匯出
|
USB-C 資料傳輸
|
|
聲波測量
|
|
聲壓量程 (典型)
|
在 2 kHz 時為 15.4 dB 到 115.2 dB SPL (±1 dB)
在 19 kHz 時為 5.6 dB 到 102.5 dB SPL (±2 dB)
在 35 kHz 時為 28.4 dB 到 131.1 dB SPL (±1 dB)
在 52 kHz 時為 41.8 dB 到 133.1 dB SPL (±3 dB)
|
|
自動最大/最小 dB 增益
|
自動或手動，可由使用者選擇
|
|
頻段選擇
|
使用者可透過使用者自訂預設值選擇或手動輸入
|
|
軟體
|
|
簡單易用
|
直覺化的使用者介面
|
|
趨勢圖
|
頻率和 dB 刻度
|
|
點標記
|
影像中心點顯示 dB 等級讀數
|
|
電池
|
|
電池 (可於現場更換、可充電)
|
充電式鋰離子
|
|
電池壽命
|
6 小時 (產品隨附備用電池)
|
|
電池充電時間
|
3 小時
|
|
電池充電系統
|
外部充電器
|
|
一般規格
|
|
標準調色盤
|
3：灰階、鐵紅、藍紅
|
|
操作溫度
|
0 °C 至 40 °C (32 °F 到 104 °F)
|
|
存放溫度
|
-20 °C 至 70 °C (-4 °F 至 158 °F) 不含電池
|
|
相對濕度
|
10 % 至 95 %，非凝結
|
|
尺寸 (高 x 寬 x 長)
|
186 mm x 322 mm x 68 mm (7.3 英吋 x 12.7 英吋 x 2.7 英吋)
|
|
重量 (含電池)
|
2.15 kg (4.74 lbs)
|
|
防護 (IP) 等級
|
IP40 防護
|
|
保固
|
2 年
|
|
自我診斷通知
|
陣列健全狀況測試，可識別麥克風陣列何時需要注意
|
|
支援語言
|
荷蘭文、英文、芬蘭文、法文、德文、義大利文、日文、韓文、波蘭文、葡萄牙文、俄文、簡體中文、西班牙文、瑞典文和繁體中文
|
|
符合 RoHS 規範
|
是
|
|
安全性
|
|
一般安全性
|
IEC 61010-1
|
|
國際電磁相容性 (EMC)
|
IEC 61326-1：可攜式電磁環境 IEC 61326-2-2
CISPR 11：Group 1，Class A
|
|
韓國 (KCC)
|
Class A 設備 (工業廣播及通訊)
|
|
美國 (FCC)
|
47 CFR 15 B 子部分。根據條款 15.103，本產品被視為例外裝置。
|
聲學顯像技術： 使用先進的聲學顯像技術，能夠將設備和管道中的氣體、蒸汽和空壓聲音轉換為可視圖像，幫助用戶直觀地看到聲音來源。
高靈敏度麥克風： 搭載高靈敏度麥克風，能夠準確地捕捉設備發出的微弱聲音，即使在嘈雜的工業環境中也能可靠運作。
實時顯像： 提供實時聲音顯像，能夠立即顯示問題區域，幫助用戶快速定位和解決問題。
高解析度顯示： 具有高解析度的顯示屏，能夠顯示清晰的聲音圖像，方便用戶進行分析。
影像和聲音錄製： 支援影像和聲音的同時錄製，方便用戶進行後續的查閱和分析。
便攜性： 設計輕巧，易於攜帶，適用於現場快速測量和檢測。
氣體和蒸汽洩漏檢測： 用於檢測氣體和蒸汽系統中的洩漏，幫助提高能源效率並減少損失。
壓縮空氣系統檢測： 用於檢測壓縮空氣系統中的洩漏和問題，幫助優化系統性能。
真空系統檢測： 用於檢測真空系統中的洩漏，確保系統的穩定運行。
閥門和喉管檢測： 用於檢測閥門和喉管中的異常聲音，幫助找出問題並進行維修。
設備運行狀態監測： 用於監測設備的運行狀態，幫助預防性維護和提高生產效率。
Fluke ii900 工業聲學顯像儀是一款高度先進且多功能的工具，可應用於各種工業環境，幫助用戶快速準確地識別問題並提高生產效率。
