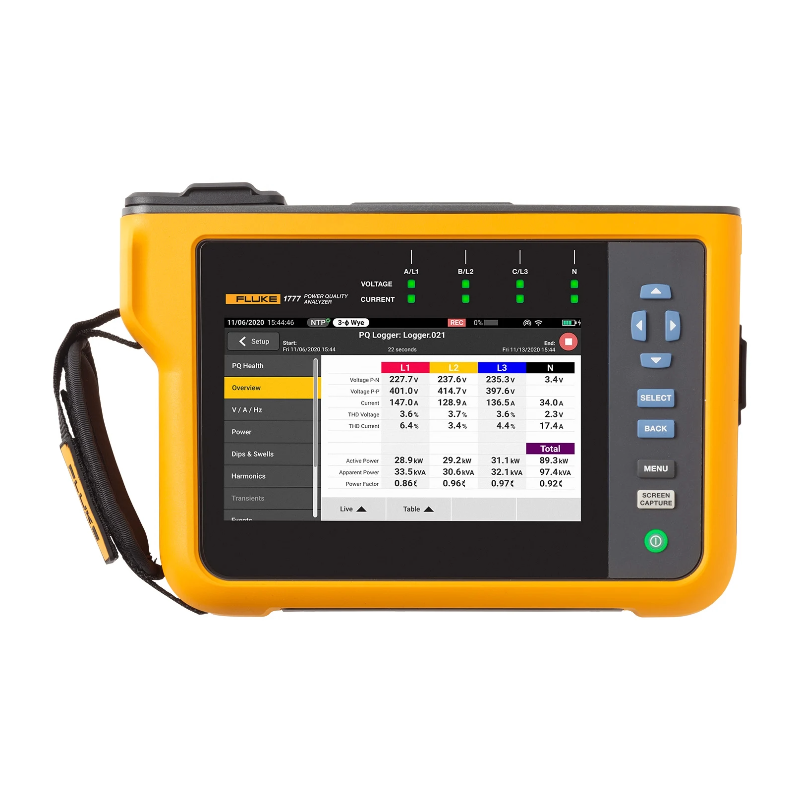

Fluke 1770 系列三相電力品質分析器讓電力品質記錄、故障排除及分析工作不再複雜繁瑣。1770 系列經過精心設計，能以更快速、更簡單的方式進行電力品質研究，提供自動測量、簡單明瞭的使用者介面與設定、同級最佳規格，以及簡化的報告平台。本儀器也可以直接從待測電路汲取電力，無需尋找電源插座或使用延長線。
有了 1770 系列，您永遠不會遺漏重要電力品質事件—從高達 8 kV 的快速暫態、最大 30 kHz 諧波、驟降與驟升，以及電壓、電流和功率測量，在在讓您能夠掌握電氣系統特性。
| 電壓輸入 | |
|---|---|
| 輸入通道數 | 4 個輸入通道，3 相及中性，參考 PE (5 個連接器) |
| 測量類別 | 1000 V CAT III / 600 V CAT IV |
| 最大輸入電壓 | 1000 V rms / 1000 V dc (1700 Vpk) |
| 額定電壓範圍 |
Wye 和單相：可調整 (50 V – 1000 V) Delta：可調整 (100 V – 1000 V) 額定電壓 (Vdin) 100 V – 690 V 符合 IEC 61000-4-30 Class A |
| 輸入阻抗 | P-P 與 P-N 間為 10 MΩ，P-PE 與 N-PE 間為 5 MΩ |
| 頻寬 | PQ 測量為 DC 至 30 kHz，不包括暫態 |
| 解析度 | 24 位元同步取樣 |
| 取樣頻率 | 50/60 Hz 時為 80 kS/s |
| 比率 | 1:1，可搭配變壓器使用 |
| 電壓暫態 | |
|---|---|
| 測量範圍 | ±8 kV |
| 取樣率 |
1775：1 MS/s 1777：1 MS/s、20 MS/s |
| 頻寬 | DC 至 1 MHz |
| 觸發器 | 可調整觸發等級。高頻觸發 > 1.5 kHz |
| 解析度 | 14 位元同步取樣 |
| 電流輸入 | ||
|---|---|---|
| 輸入通道數 | 4 個輸入通道、3 相及中性，自動針對連接的偵測器選擇範圍 | |
| 範圍 | 交流電 |
1 A 至 1500 A，搭配 i17XX-FLEX1500 12 1 A 至 1500 A，搭配 i17XX-FLEX1500 24 3 A 至 3000 A，搭配 i17XX-FLEX3000 24 6 A 至 6000 A，搭配 i17XX-FLEX6000 36 40 mA 至 40 A，搭配 i40s-EL 鉗夾 4 A 至 400 A，搭配 i400s-EL 鉗夾 |
| 直流電 | 20 A 至 2000 A，搭配 80i-2010-EL 鉗夾 | |
| 頻寬 | DC 至 30 kHz | |
| 解析度 | 24 位元同步取樣 | |
| 取樣頻率 | 50/60 Hz 時為 80 kS/s | |
| 比率 | 1:1，可調整 | |
| 輸入電壓 |
鉗夾：50 mV / 500 mV rms；CF 2.8 羅氏線圈：50 Hz 時為 15 mV / 150 mV rms，60 Hz 時為 18 mV / 180 mV rms；CF 4 皆在額定探棒範圍內 |
|
| 輸入阻抗 | 11 kΩ | |
| 輔助輸入 | |
|---|---|
| 透過 17XX-AUX 轉接器連接 | |
| 輸入通道數 | 2 |
| 輸入範圍 |
直流：0 V dc 至 ± 10 V dc 0 V 至 1000 V dc |
| 輸入阻抗 | 直流：2.92 MΩ |
| 比率因數 | 格式：mx + b (增益和偏移) 使用者可設定 |
| 顯示單位 | 使用者可設定 (多達 8 個字元，例如 °C、psi 或 m/s) |
| 資料擷取電壓及電流 | |
|---|---|
| 輸入電網頻率 | DC，50/60 Hz 15 % (42.5 Hz … 57.5 Hz、51 Hz … 69 Hz) |
| 拓撲 | 1-φ、1-φ IT、分相、3-φ 三角形、3-φ 星形 IT、3-φ Aron/Blondel (2 元件三角形)、3-φ 三角形開放分路、3-φ 高腳三角形 |
| 資料儲存 |
Fluke 1773/1775：8 GB 內建容量 (可使用 microSD 卡擴充) Fluke 1777：32 GB microSD 卡 (已安裝) |
| 記憶體大小 |
可儲存 8 週內間隔為 1 分鐘的 10 個一般記錄工作階段和 100 個事件。 記錄工作階段和記錄期間的可能數量視使用者的要求而定 |
| 即時精確度 |
內部：3 ppm (每天 0.26 s、每月 8 s) NTP (網際網路時間)：視網際網路延遲而定，絕對時間與 UTC 間一般 < 0.1 s GPS：絕對時間與 UTC 間 < 1 ms |
| 趨勢間隔 | |
|---|---|
| 測量參數 | 請參閱操作手冊 |
| 趨勢間隔 | 使用者可選擇：1 秒、3 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘 |
| 平均間隔最小/最大值 |
電壓，電流：½ 週期 RMS (50 Hz 時為 20 ms、60 Hz 時為 16.7 ms) AUX，功率：200 ms |
| 諧波失真總計 | 電壓與電流 THD 為以 50 諧波計算 |
| 電力品質測量 | ||
|---|---|---|
| 測量參數 | 請參閱操作手冊 | |
| 諧波 |
h0 … h50 電壓、電流及功率基頻 % 與 RMS 電壓及電流的相位角最高 h11 |
|
| 間諧波 |
ih0… ih50 電壓及電流基頻 % 與 RMS |
|
| 高階諧波 |
2 – 9 kHz，含 200 Hz 區段 9 – 30 kHz，含 2 kHz 區段 電壓及電流 RMS |
|
| 諧波測量方法 |
依照 IEC 61000-4-7 規範之群組、子群組和單諧波區段。 根據已設定的 PQ 標準自動選擇方法或由使用者設定。 |
|
| 諧波失真總計 | 可計算多達 50 組諧波 (依所選 PQ 標準而定) | |
| 電網訊號 | 介於 110 Hz 到 3000 Hz 之間的 2 個頻率 | |
| 事件 | 電壓 | 驟降、驟升、中斷、快速電壓變化、電網訊號、波形偏差、暫態 |
| 電流 | 浪湧電流 | |
| 觸發記錄 |
電壓與電流半週期 RMS 為 10 s 電壓及電流波形為 10/12 週期 電網訊號：200 ms 電網訊號電壓 RMS 可達 120 s 暫態：電壓波形 (Fluke 1777：1 MS/s 或 20 MS/s、500,000 pts，Fluke 1775：1 MS/s、25,000 pts) |
|
| 符合的標準 | |
|---|---|
| 電源 | IEEE 1459 |
| 諧波 |
IEC 61000-4-7：Class 1 IEEE 519 (短時間和極短時間諧波) |
| 閃爍 | IEC 61000-4-15 Class F1 |
| 電力品質 | IEC 61000-4-30 Class A、IEC 62586 PQI-A-PI |
| 電力品質符合的標準 | EN 50160 + GOST + NEQUAL + NETCODE + FOL |
| 介面 | |
|---|---|
| 乙太網路 | 1 Gbit/s 1000BASE-T |
| USB type A | 高速 USB 2.0，用於 USB 隨身碟以傳輸測量資料、韌體更新及授權安裝。最大供應電流：500 mA |
| USB-C |
高速 USB 2.0，可將資料下載至 PC 及進行校正 (需使用 USB type A 轉 USB-C 或 USB-C 轉 USB-C 纜線) 分析儀的輔助電源供應器 (需使用可支援 9 V 1.8 A 的 USB C 變壓器 PD 2.0 以上版本) 超高速 USB 3.0，用於 USB-C 隨身碟以傳輸測量資料、韌體更新及授權安裝。最大供應電流：900 mA |
| WiFi/BLE 模組1 |
802.11 ac 2.4 GHz / 5 Ghz，支援同時存取點與用戶端模式 藍牙 5.0/BLE 天線：內部和外部2 |
| LTE/4G 模組3 |
LTE-A Cat 12 全球 LTE-A 與 UMTS/HSPA+ 涵蓋範圍 天線：外部2 |
| GPS | MCX 接頭可連接 GPS/GLONASS 的 GNSS 天線2 |
|
1 不適用於 177X/BASIC 版本 2 需要 5m 延長線，Fluke 零件編號 5263915 3 供應狀況和支援的供應商可能會因國家/地區而異。請洽詢您當地的 Fluke 代表。 |
|
| 參數 | 量程 | 解析度 |
參考條件下的固有準確度 % 的讀數 + % 的滿刻度 |
|
|---|---|---|---|---|
| 電壓 | 1000 V | 0.1 V |
0.1 % 額定電壓 符合 IEC 61000-4-30 Class A1，2 ±(0.04 % + 0.004 %)3 |
|
| 電壓驟降與驟升 | - | 0.1 V | Vnom 0.2 %1,2 | |
| 電壓暫態 | ±8 kVpk | - | ±5 % +0.25 %) | |
| 電壓諧波/間諧波 | 100 % | 0.1 % / 0.1 mV |
≥1 % Vnom1： rdg. ±2.5 % <1 % Vnom1： ±0.025 Vnom |
|
| 電壓 THD | 100 % | 0.1 % / 0.1 V | ±(2.5 % + 0.5 %) | |
| 電壓失真 2-9 kHz | 最大 100 V | 0.1 mV | ±(2.5 % + 0.1 V) | |
| 電壓失真 9-30 kHz | 最大 100 V | 0.1 mV | ±(2.5 % + 0.1 V) | |
|
電流 (羅氏鉗夾模式) |
使用 iFlex 1500 A， i17XX-FLEX1500 24 |
150 A 1500 A |
0.01 % 0.1 A |
±(1 % + 0.02 %) |
|
使用 iFlex 3000 A， i17XX-FLEX3000 24 |
300 A 3000 A |
0.01 A 0.1 A |
±(1 % + 0.03 %) | |
|
使用 iFlex 6000 A， i17XX-FLEX6000 36 |
600 A 6000 A |
0.1 A 1 A |
±(1.5 % + 0.03 %) | |
|
使用 AC 鉗夾 40 A， i40s-E |
4 A 40 A |
0.001 A 0.01 A |
±(0.7 % + 0.02 %) | |
|
使用 AC 鉗夾 400 A， i400s-EL |
40 A 400 A |
0.01 A 0.1 A |
±(2 % + 0.2 %) ±(0.7 % + 0.1 %) |
|
|
使用 AC/DC 鉗夾 2000 A，80i-2010s-EL |
200 A 2000 A |
0.01 A 0.1 A |
±(0.8 % + 0.2 %) | |
| 最小/最大電流 | 100 % | 依配件定義 | 固有精確度 x2 | |
| 電流諧波/間諧波 | 100 % | 0.1 % / 0.01 A |
≥3 % Inom： rdg.4 ±2.5 % <3 % Inom： Inom ±0.15 % |
|
| 電流 THD | 100 % | 0.1 % | ±(2.5 % + 0.5 %) | |
| 頻率 | 42.5 Hz … 69 Hz | 0.001 Hz | ±0.01 Hz | |
| 電壓不平衡 | 100 % | 0.1 % | ±0.15 % | |
| 電流不平衡 | 100 % | 0.1 % | ±0.15 % | |
| 閃爍 Pinst、Pst、Plt | 0 至 20 | 0.01 | 5 % | |
| 電網訊號電壓 |
可達 3 kHz Vnom 0-15 % |
0.1 V / 0.1 % |
1-3 % Vnom：Vnom ±0.15 % 3-15 % Vnom：rdg. ±5 % |
|
| 輔助輸入 | ±10 V | 0.1 mV | ±(0.2 % + 0.05 %) | |
|
1 額定電壓在 100 V 至 690 V 的範圍，亦為 Udin。 2 0 °C 至 45 °C：固有精確度 x2。0 °C 至 45 °C 以外：固有精確度 x3 3 僅適用於校正實驗室 4 使用 iFlex 1500A、I17XX-FLEX1500 24 |
||||
| 參數 | 直接輸入1 | 鉗夾 i40S-EL |
|---|---|---|
| 功率範圍 W、VA、var |
鉗夾：50 mV / 500 mV 羅氏：15 mV / 150 mV |
4 A / 40 A |
|
鉗夾：50 W / 500 W 羅氏：15 W / 150 W |
4k W / 40 kW | |
| 最大解析度 W、VA、var | 0.1 W | 1 W / 10 W |
| 相位 (電壓至電流)1 | ±0.2° | ±1° |
| 參數 | iFlex 1500A、I17XX-FLEX1500 24 | iFlex 3000A、I17XX-FLEX3000 | iFlex 6000A、I17XX-FLEX6000 |
|---|---|---|---|
| 功率範圍 W、VA、var | 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A |
| 150 kW / 1.5 MW | 300 kW / 3 MW | 600 kW / 6 MW | |
| 最大解析度 W、VA、var | 0.1 kW / 1kW | 1 kW /10 kW | 1 kW / 10k W |
| 參數 | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
|---|---|---|---|---|
| 有效功率 P | PF ≥ 0.99 | 150 A / 1500 A | 300 A / 3000 A | 600/6000 A |
| 1.2 % + 0.005 % | 1.2 % + 0.0075 % | 1.7 % + 0.0075 % | ||
| 有效能源 Ea | 0.1 ≤ PF < 0.99 | (1.2+√(1-PF2)/(2 PF)) % + 0.005 % | (1.2+√(1-PF2)/(2 PF)) % + 0.0075 % | (1.7+√(1-PF2)/(2 PF)) % + 0.0075 % |
|
視在功率 S 視在能源 Eap |
0 ≤ PF ≤ 1 | 1.2 % + 0.005 % | 1.2 % + 0.0075 % | 1.7 % + 0.0075 % |
|
虛功率 Q 虛能源 Er |
0 ≤ PF ≤ 1 | 2.5 % 測量到的視在功率/能源 | ||
|
其他不確定性 (高功率範圍 %) |
VP-N > 250 V | 0.02 % | 0.02 % | 0.02 % |
| 相位 (電壓至電流) | - | 0.28° | 0.28° | 0.28° |
|
1 額定電壓在 100 V 至 690 V 的範圍，亦為 Udin。 參考條件環境要求：23 °C ± 5 °C、儀器運作至少 30 分鐘、無外部電/磁場、相對濕度 < 65 % 輸入條件：Cos Φ/PF=1、弦波訊號 f=50/60 Hz、電源供應器 120 V/230 V ±10 %。 電流和功率規格：輸入電壓 >100V 輸入電流 > 目前範圍的 10 % 鉤錶的主要導線或羅氏線圈位於中央 溫度係數：超過 28 C 或或不到 18 C 時，每增加一度 (°C)，指定精確度即增加 0.1 倍 |
||||
| 主要功能 | |
|---|---|
| 保固 |
分析儀：2 年 (不含電池) 配件：1 年 (含電池) |
| 校正週期 | 2 年 |
| 尺寸 (長 x 寬 x 高) | 28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in) |
| 重量 | 2.1 kg (4.6 lb) |
| 防盜保護 | Kensington 鎖孔 |
| 環境規格 | |
|---|---|
| 操作溫度範圍 | -10 C 至 50 C |
| 存放溫度範圍 | -20 C 至 60 C |
| 操作濕度 |
IEC 60721-3-3：3K5，已修改： -10 C 至 30 C：≤95 %，無冷凝或結冰 35 °C：70 % 40 °C：55 % 50 °C：35 % |
| IP 等級 | IEC 60529：IP50 |
| 震動 | IEC 60721-3-3 / 3M2 |
| 電源 | |
|---|---|
| 電壓範圍 | 100 V – 600 V -15 % / +10 % (85 V … 660 V) |
| 功率消耗 | 最大 40 VA |
| 電網頻率 | 50/60 Hz (42.5 Hz … 69 Hz) |
| UPS |
鋰電池 BP1770 具有更大的溫度範圍，可由客戶自行更換 使用電池的操作時間：1.5 小時 |
| 安全性 | |
|---|---|
| 一般 | IEC 61010-1：污染等級 2 |
| 電源 |
過電壓類別 IV 600 V 使用電網轉接器 MA-C8：過電壓類別 II 300 V |
| 測量 | IEC 61010-2-030：CAT IV 600 V、CAT III 1000 V |
| 海拔 2000 m 至 4000 m |
降額至： 電源：類別 IV 300 V 使用 MA-C8 轉接器：類別 II 150 V 測量：CAT IV 300 V、CAT III 600 V、CAT II 1000 V |
Fluke 1770 系列安全易用的設計，適合任何測量環境。1770 系列可讓您擷取完整範圍的電力品質變數、高速波形、高速暫態及高頻諧波，這些資料全部都可在大型的高解析度螢幕上立即檢視。具有同級最佳的 CAT IV 600 V / CAT III 1000 V 過電壓額定值，這些分析儀可用於維修入口或下游、測量 AC 與 DC 輸入，以及測量高達 30 kHz 的諧波。1770 系列讓您可以確信，無論工作為何，您都能擷取所需的資料，以做出更好的維護決策。
