Optris CTlaser 05M 系列是一款先進的紅外線測溫儀，以其在極高溫測量應用（例如鋼水、鎢、鐵、鎳和半導體）中的高性能和高精度而聞名。此系列測溫儀配備雙雷射點標記、不鏽鋼感測頭 (M48x1.5) 和可獨立配置的電子元件，確保在各種應用中的適應性和準確性。兩件式設計使其安裝簡便，從而實現經濟高效的機械整合。
在光譜範圍和光學解析度方面，CTlaser 05M系列的工作範圍為0.525 µm，使其成為高溫應用中精確測溫的可靠選擇。高達150:1（取決於型號）的光學解析度對於測量對發射率變化敏感度較低的高溫、有光澤材料的溫度至關重要。
此系列溫度範圍涵蓋1000°C至2000°C，適用於極高溫環境。 CTlaser 05M系列反應時間最低可達1毫秒，在需要快速測量溫度的動態過程中表現優異。
Optris CTlaser 05M 憑藉其雙雷射瞄準標記脫穎而出，可在任何距離精確指示實際光點位置，從而提高溫度監測的準確性。與傳統紅外線測溫儀採用單雷射僅標記光點中心不同，CTlaser 05M 創新的雙雷射瞄準系統可提供對光點大小的精準瞄準支持，確保精準對準。

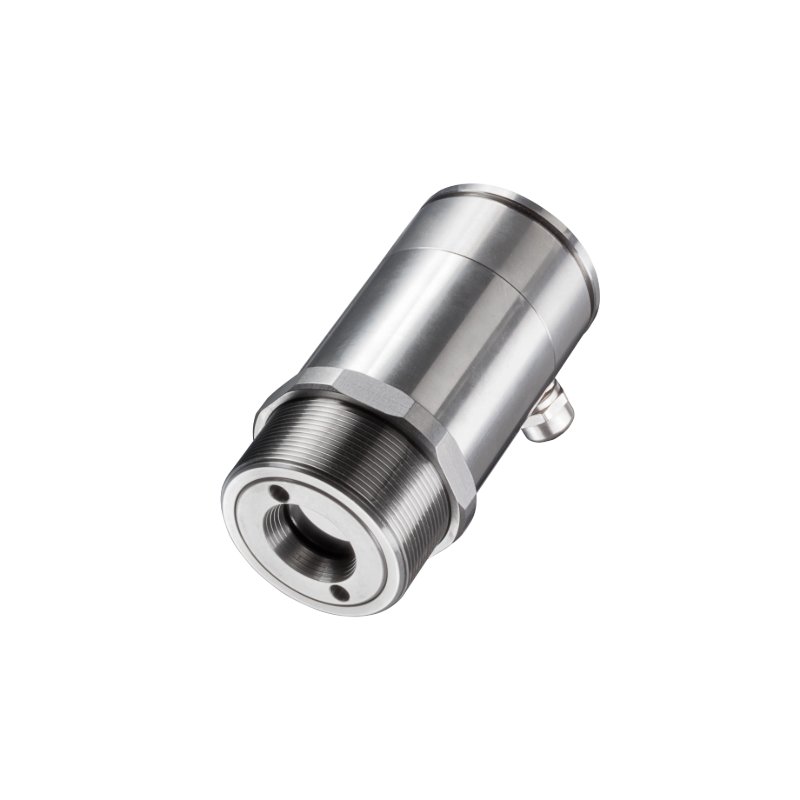

CTlaser 05M系列採用不鏽鋼感測頭和兩件式設計，包含一個獨立的電子盒，經久耐用，並具備先進的訊號處理能力。這款紅外線高溫計可在高達85°C的環境溫度下使用，無需冷卻，雷射器在50°C時自動關閉，以保護系統。
在輸出和整合方面，CTlaser 05M系列提供豐富的類比和數位輸出，包括0/4 – 20 mA、0 – 5 V、0 – 10 V、USB、乙太網路、RS485、RS232介面、繼電器輸出（2個光隔離）、Profibus DP、Modbus TCP、ProfiNet和繼電器輸出（2個光隔離）、Profibus DP、Modbus TCP、ProfiNet和乙太網路/乙太網路/乙太網路。這種多功能性使其能夠無縫整合到各種工業流程和監控系統中。
CTlaser 05M 高溫計配備 Optris 空氣吹掃和安裝法蘭等配件，可整合到各種製造和製程應用中。這些高溫計在德國經過嚴格校準，符合 PTB 或 NIST 等政府標準，確保準確性和可靠性。 Optris 提供全面的支持，包括工業應用諮詢和售後協助，確保最佳性能和用戶滿意度。

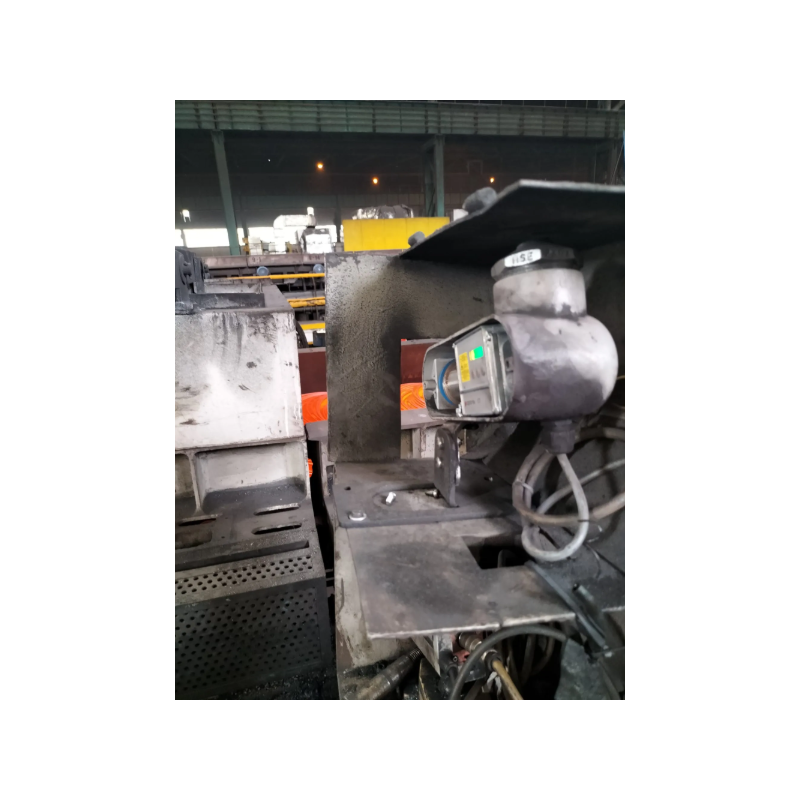

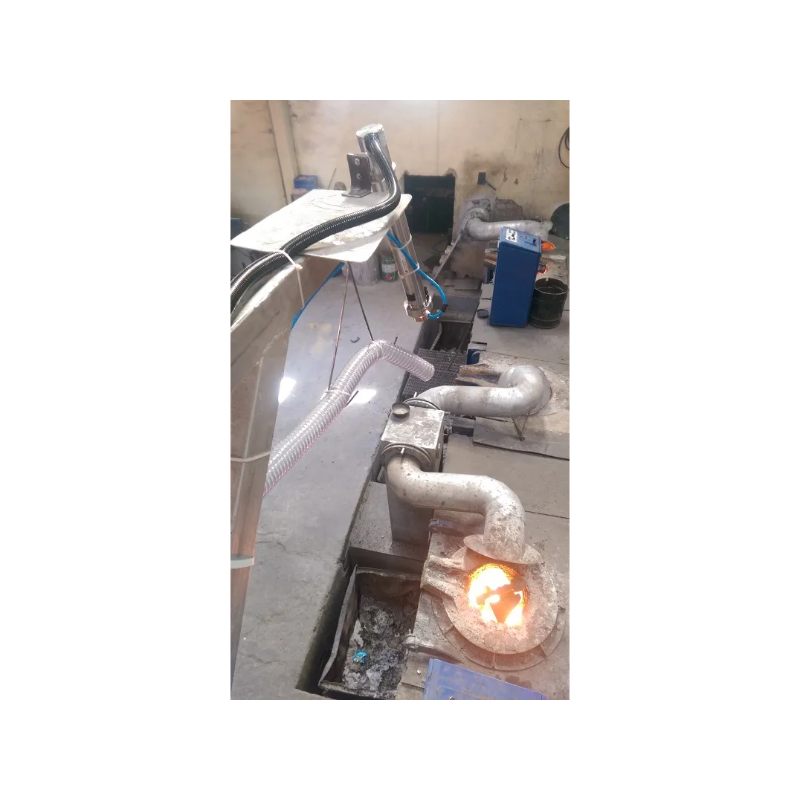

CTlaser 05M 系列尤其適用於熱金屬加工以及各種工業環境，在這些環境中，精確、可靠、快速的溫度測量至關重要。 CTlaser 05M 高溫計兼具精確性、多功能性和可靠性，是高要求工業應用的理想工具。
|
模型
|
CTlaser 05M
|
|
偵測器
|
|
|
偵測器
|
矽
|
|
測量原理
|
單色
|
|
光譜範圍
|
525奈米
|
|
回應時間
|
1毫秒
|
|
曝露時間
|
1毫秒
|
|
取樣頻率
|
1000赫茲
|
|
可更換感測頭
|
不
|
|
光學的
|
|
|
距離與光點之比 (D:S)
|
|
|
光學
|
標準焦距 SF 7.3 mm @ 1100 mm | 遠焦距 FF 24 mm @ 3600 mm
|
|
重點
|
|
|
目擊
|
|
|
雷射瞄準
|
雙點雷射器，635 nm，最大功率 1mW
|
|
影片目擊
|
沒有任何
|
|
測量
|
|
|
物體測量範圍
|
1000 – 2000 攝氏度
|
|
準確性
|
讀數的±1%（≤1100°C）讀數的±0.3%+2°C（>1100°C）
|
|
重複性
|
讀數的±0.5%（≤1100°C）讀數的±0.1%+1°C（>1100°C）
|
|
溫度係數
|
±0.05 K/K 或 ±0.05 %/K
|
|
熱靈敏度（NETD）
|
200毫開爾文
|
|
預熱時間
|
10分鐘
|
|
發射率/透射率/反射率
|
0.100 – 1.100
|
|
坡
|
不適用
|
|
介面
|
|
|
介面
|
USB / RS232 / Profibus / 乙太網路 / 繼電器
|
|
支援的協議
|
USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus
|
|
相容軟體
|
CompactConnect、IRmobile
|
|
類比輸入/輸出
|
|
|
直接輸出/輸入
|
0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)
|
|
輸出阻抗
|
mA 輸出最大 500 Ω（8-30 V DC）mV 輸出最小 100 kΩ 負載阻抗熱電偶 20 Ω
|
|
電纜長度
|
3 米頭部電纜，標準 | 3 米耐高溫頭部電纜 | 3 米頭部電纜適用於電纜拖鏈 | 8 米頭部電纜，標準 | 8 米耐高溫頭部電纜 | 8 米頭部電纜適用於電纜拖鏈 | 15 米頭部電纜，標準 | 15 米耐高溫頭部電纜 | 15 米頭部電纜適用於電纜拖鏈
|
|
訊號處理
|
|
|
配置
|
CompactConnect 或 Irmobile
|
|
手術
|
自主獨立
|
|
功能
|
平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）
|
|
一般的
|
|
|
尺寸
|
感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米
|
|
外殼材料
|
不銹鋼
|
|
重量
|
600 克（感測頭）/ 420 克（電子設備）
|
|
原產地
|
德國
|
|
環境與認證
|
|
|
工作溫度範圍
|
感測電子元件：–20 ... 85 °C
|
|
儲存溫度範圍
|
–40 ... 85 攝氏度
|
|
相對濕度
|
10 – 95 %，無冷凝
|
|
防護等級
|
IP 65，NEMA 4
|
|
電磁相容性 (EMC)
|
2014/30/EU
|
|
震驚
|
IEC 60068-2-27（25 G 和 50 G）
|
|
振動
|
IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）
|
|
標準
|
CE、UKCA、RoHS
|
|
力量
|
|
|
電源
|
8 – 30 V DC / 5 V USB / 最大 1.2 W
|
|
耗電量
|
雷射 <250mW
|
|
電流消耗
|
最大160毫安
|
|
|
|
|
零件編號
|
OPTCTL05MSF
|
|
補充說明
|
“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”
|
