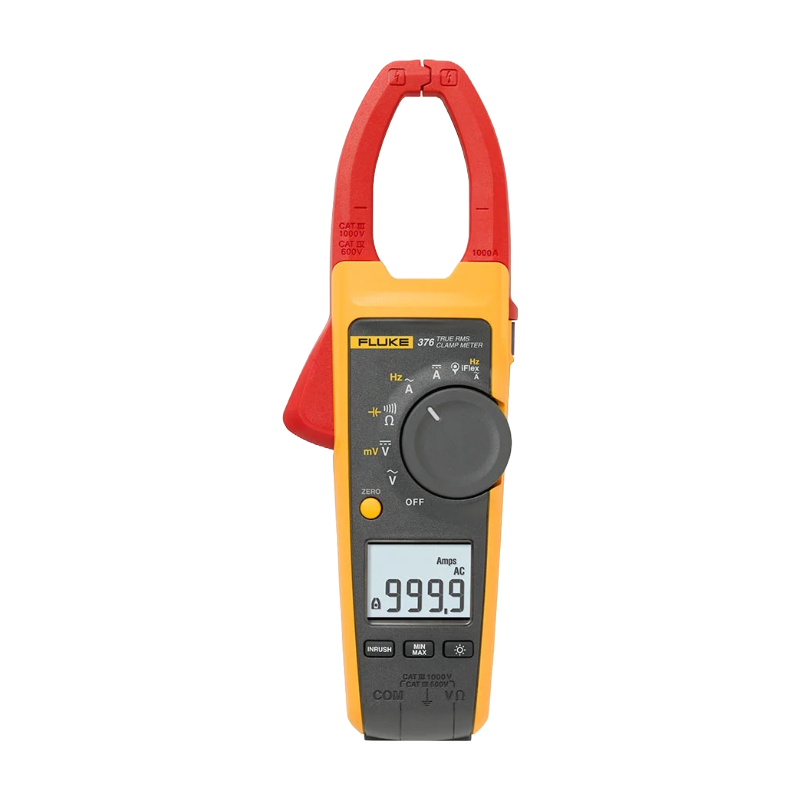

Fluke 376 真有效值電流鉤錶

Fluke 376 真有效值交/直流鉤錶

-iFlex 軟性電流探棒，將量程擴展到 2500 A ac
-CAT IV 600 V, CAT III 1000 V
-真有效值交流電壓和電流測量，可對非線性信號進行精確測量
-最小值、最大值、平均值和突波電流記錄，可自動捕獲變化
-集成有低通濾波器和最新技術的信號處理功能，可在雜訊較高的電氣環境中使用，-同時提供穩定讀數
-採用專有的突波電流測量技術，可過濾掉雜訊，並捕獲電路保護功能所觀察到的電機起動電流
-符合人體工學的設計，適合手持，可在佩戴人身防護用品的情況下靈活使用。
-3 年保固

數量 :

採用 iFlex® 的 Fluke 376 真均方根交流/直流電流鉤錶

工業和商業應用領域中，最先進的故障排除工具。

找出疑難問題的原因

376 電流鉤錶使用集成低通濾波器來精確測量非線性信號，例如可調速驅動器、電子鎮流器和其他非線性負載。除此之外，還具備特殊的突波電流測量技術，可過濾背景噪音，並捕獲電路保護功能所觀察到的電機起動電流。

測量功能：

電壓至 1000 V AC 或 DC
具有連續性檢測的 60 kΩ 電阻
最小值、最大值、平均值和浪湧記錄，自動捕捉變化
500 mV DC 測量範圍，可與其他附件連接
1000 μF 電容測量

安全便捷地工作

376 夾鉗具備 CAT III 1000 V、CAT IV 600 V 安全等級，旨在為您提供最大限度的安全保障。

隨附的 iFlex 軟性電流探棒可以更輕鬆地量測狹小空間中的大型導體：

將測量範圍擴展到 2500 A AC。
可使用機身夾鉗和 iFlex 軟式電流探棒，進行 500 Hz 的頻率測量。

電氣規格
透過電鉗的交流電
範圍			999.9 A
解析度			0.1 A
準確度			2% ± 5 位數 (10-100 Hz) 2.5% ± 5 位數 (100-500 Hz)
峰值係數 (50/60 Hz)			3 @ 500 A (僅限 375 與 376) 2.5 @ 600 A 1.42 @1000 A (僅限 376) C.F. > 2 時加 2%
透過 Flexible Current Probe 的交流電
範圍			2500 A
解析度			0.1 A (≤ 999.9 A) 1 A (≤ 2500 A)
準確度			3% ± 5 位數 (5 – 500 Hz)
峰值係數 (50/60Hz)			在 1100 A 為 3.0 (僅限 375 與 376) 、在 1400 A 為 2.5 、在 2500 A 為 1.42 ， C.F. > 2 時加 2%
距最佳位置的距離		i2500-10 Flex	i2500-18 Flex	錯誤
	A	0.5 in (12.7 mm)	1.4 in (35.6 mm)	± 0.5%
	B	0.8 in (20.3 mm)	2.0 in (50.8 mm)	± 1.0%
	C	1.4 in (35.6 mm)	2.5 in (63.5 mm)	± 2.0%
測量不確性會假設對準中心的主要導體處於最佳位置，沒有外部電力或磁場，而且在作業溫度範圍內。
直流電流
範圍			999.9 A
解析度			0.1 A
準確度			2% ± 5 位數
交流電壓
範圍			1000 V
解析度			0.1 V（≤600.0 V）[BR]1 V（≤1000 V）
準確度			1.5% ± 5 位數 (20 – 500 Hz)
直流電壓
範圍			1000 V
解析度			0.1 V（≤600.0 V）[BR]1 V（≤1000 V）
準確度			1% ± 5 位數
mV 直流電
範圍			500.0 mV
解析度			0.1 mV
準確度			1% ± 5 位數
透過電鉗的電頻
範圍			5.0 - 500.0 Hz
解析度			0.1 Hz
準確度			0.5% ± 5 位數
觸發位準			5 – 10 Hz，≥10 A
			10 – 100 Hz，≥5 A
			100 – 500 Hz，≥10 A
透過 Flexible Current Probe 的電頻
範圍			5.0 - 500.0 Hz
解析度			0.1 Hz
準確度			0.5% ± 5 位數
觸發位準			5 – 20 Hz，≥25 A
			20 – 100 Hz，≥20 A
			100 – 500 Hz，≥25 A
電阻
範圍			60 kΩ
解析度			0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 kΩ)
準確度			1% ± 5 位數
電容
範圍			1000 μF
解析度			0.1 μF (≤ 100 μF) 1 μ F (≤ 1000 μF)
準確度			1% ± 4 位數
機械規格
尺寸 (長 x 寬 x 高)			246 mm x 83 mm x 43 mm
重量			388 g
鉗口			34 公釐
Flexible Current Probe 直徑			7.5 公釐
Flexible Current Probe 電纜長度 (探頭距電子接頭)			1.8 m
環境規格
操作溫度			10°C – +50°C
存放溫度			-40°C – +60°C
操作濕度			非凝結 (< 10 –°C) ≤ 90% 相對溼度 (10°C – 30°C 時) ≤ 75% 相對溼度 (30°C – 40°C 時) ≤ 45% 相對溼度 (40°C – 50°C 時)
操作海拔			3,000 公尺
存放海拔高度			12,000 公尺
EMC			EN 61326-1:2006
溫度係數			超過攝氏 28 º 或不到攝氏 18º時，每一度增加 0.1 x 指定的準確度
安全規格
安全相容性			CAN/CSA-C22.2 No.61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 到 1000V 測量類別 (CAT) III 600V 測量類別 (CAT) IV 汙染等級 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
安規認證
電池			2 個 AA，NEDA 15A，IEC LR6
