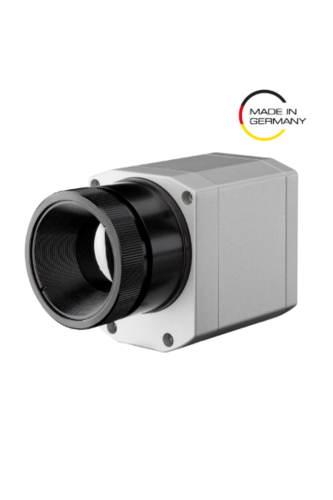

PI 640i 是一款高性能紅外線熱像儀，旨在滿足研究人員和製程工程師的需求。 PI 640i 熱成像儀是一款多功能、高性能的紅外線熱像儀，支援用於研究和製程控制應用的遠端紅外線溫度測量。此多功能熱成像儀具有高VGA 解析度和影像質量，並在標準配置下測量從-20°C 到900°C 的全溫度範圍。此熱像儀可校準用於高溫紅外線測量，溫度範圍可達1500°C。卓越的輻射測量特性和高影像品質定義了Optris 的精密系列。
在Optris 紅外線熱像儀中採用非冷卻偵測器技術，能夠實現具有低功耗、長壽命和緊湊尺寸的成本效益高性能設計。這款紅外線熱像儀使用高解析度（640 x 480）非製冷微測輻射熱計紅外線偵測器，以高熱靈敏度（40mK）產生熱影像，用於識別和記錄最微小的溫度差異。它為操作者捕捉應用中的熱指紋提供了重要的熱洞察力。 Optris 成像系統是最佳化用於固定使用的非冷凍前視紅外線（FLIR）熱成像儀。這些FLIR 熱成像儀具有非製冷二維成像偵測器，能夠在紅外線波長範圍內產生輻射熱影像，而無需使用機械旋轉或振盪移動鏡。這種非冷凍微測輻射熱計技術與傳統線掃描應用相比，增強了更可靠、便宜且堅固的設計。這些FLIR 紅外線熱像儀在德國設計、開發和製造。
除了低熱雜訊外，與其他具有較小像素的紅外線熱像儀不同，17 µm 的最佳像素間距尺寸適用於長波紅外線輻射，允許測量視場（MFOV）僅為3×3 像素。

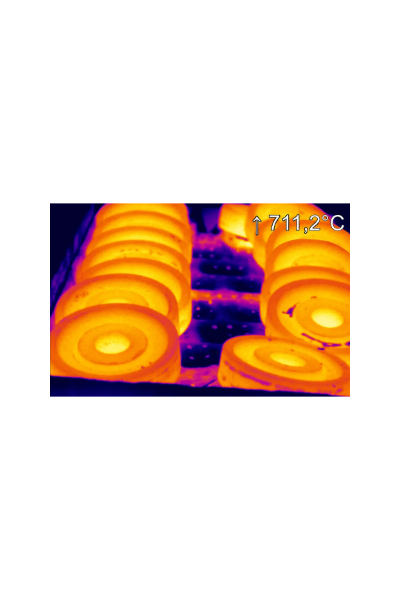

卓越的光學品質和更大的光學尺寸也保證了高影像質量，最大限度地減少影像失真並確保整個影像的均勻衰減。提供多種可互換的鏡頭光學元件，以正確框定和最大化目標的像素數。紅外線熱像儀在標準模式下支援32 Hz 的幀速率，在高速子幀模式下支援125 Hz 的幀速率，以監控快速製造過程。

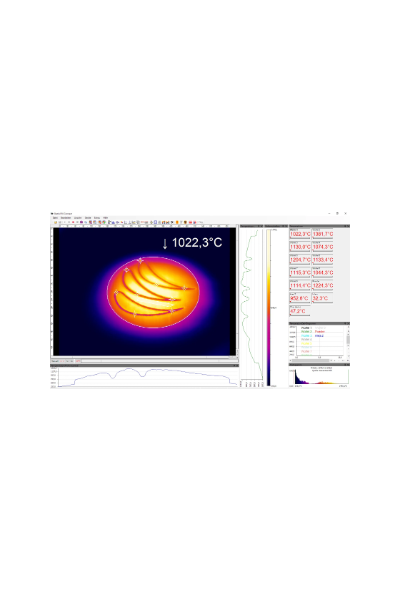

PI 640i 相容於Optris PIX Connect 軟體，免費提供下載與更新。 PIX Connect 套件包括尋找熱點和冷點位置、直方圖、溫度剖面、影像減法和其他熱影像處理工具。對於研究人員和製程工程師而言，基於PC 的PIX Connect 平台提供了強大的熱影像處理能力，讓使用者可以從場景中的任何像素提取和記錄完全校準的溫度測量。
可以從包含儲存溫度資料的即時熱視訊來源和記錄的熱視訊檔案中提取時間與溫度資料。工程師可以利用資料收集功能，從任何大小或形狀的區域以及複雜的警報訊號中提取最高、最低和平均溫度。此外，系統支援逐幀回放儲存的熱視頻，允許工程師捕獲和儲存輻射圖像，並在溫度變化期間觸發快照。

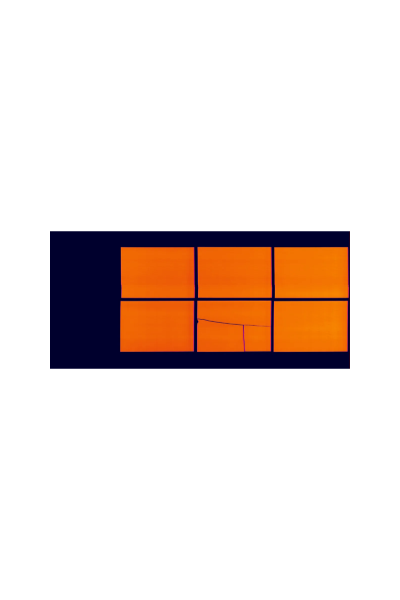

PIX Connect 軟體支援多種片材導向的工業溫度測量過程，包括玻璃生產線溫度測量、塑膠熱成型溫度測量、傳送帶溫度測量和牆板溫度測量。透過特殊的線掃描功能，將熱成像儀的二維視覺輸出轉換為沿著單線的連續溫度變化顯示。

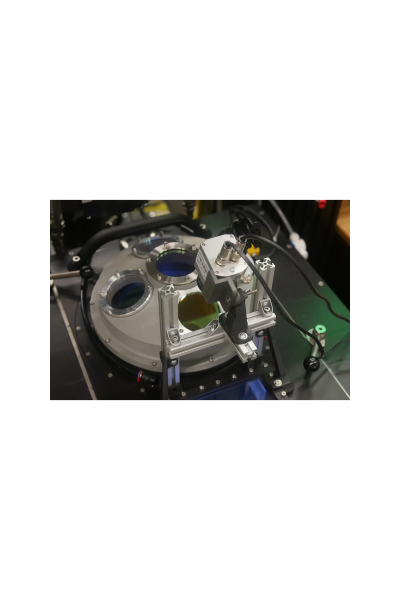

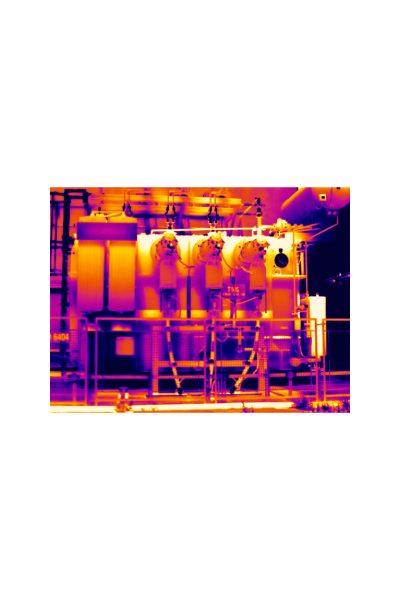

小型PI 640i 熱像儀頭設計易於從實驗室工作台移動到工廠車間的小空間。堅固的IP 67（NEMA 4）無需外殼即可承受0°C 至50°C 的環境溫度。完整的配件系列為熱像儀在極端製程環境中的資料收集和溫度控制提供了裝備。水冷式外殼可在高達315°C 的環境溫度下保護熱像儀，並包含工業製程介面的安裝配置。空氣淨化配件保持光學器件不受工廠灰塵或蒸汽的影響，並經過工廠設計和測試。具有整合加熱功能的室外熱成像儀外殼使PI640i 熱成像儀適用於室外安裝位置。
PI 640i 紅外線熱像儀和PIXConnect 軟體平台旨在全面支援從熱像儀到外部PLC 或控制介面的溫度資料流。
工業製程介面附件有助於電流或繼電器輸出的傳輸，將指定區域的溫度或警報資料傳送到外部可程式邏輯控制器（PLC）。
PI 640i 紅外線熱像儀在德國設計和製造，並為需要記錄可追溯性的客戶提供校準證書。
|
型號
|
PI640i LT 15°x11°
|
PI640i LT 33°x25°
|
PI640i LT 60°x45°
|
PI640i LT 90°x64°
|
|
偵測器
|
|
光學解析度
|
全解析度：640×480 像素線掃描：640×120 像素
|
|
像素間距
|
17 µm
|
|
偵測器
|
非冷凍紅外線探測器
|
|
光譜範圍
|
低溫測量: 8 – 14 µm
|
|
光學濾鏡
|
可選：CO2 10.6 µm
|
|
幀率
|
640×480像素時為32 Hz640x120像素時為125 Hz
|
|
光學
|
|
視場角
|
15°x11°
|
33°x25°
|
60°x45°
|
90°x64°
|
|
焦距[毫米]
|
41.5 mm
|
18.7 mm
|
10.5 mm
|
7.7 mm
|
|
F值
|
1
|
0.8
|
0.8
|
0.8
|
|
光學解析度
|
800:1
|
354:1
|
181:1
|
105:1
|
|
到目標的最小距離
|
400 mm
|
300 mm
|
200 mm
|
200 mm
|
|
可更換光學元件
|
可以
|
|
測量
|
|
物體測量範圍
|
-20…100°C 0…250°C 150…900°C 可選: 200…1500°C
|
|
精確度
|
±2 °C 或±2 %，取較大者
|
|
熱靈敏度(NETD)
|
40mK
|
|
最小可偵測點大小IFOV: 1像素
|
0.2mm
|
0.3mm
|
0.4mm
|
0.7mm
|
|
最小可測量點大小MFOV
|
0.6mm
|
0.9mm
|
1.2mm
|
2.1mm
|
|
MFOV測量視場
|
3×3 像素
|
|
預熱時間
|
10 分鐘
|
|
發射率/透過率/反射率
|
可調式：0.100…1.100
|
|
介面
|
|
介面
|
USB可選：USB GigE（PoE）接口
|
|
支援的協議
|
USB 2.0
|
|
相容軟體
|
PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
|
|
類比輸入/輸出
|
|
直接輸出/輸入
|
1x 類比輸出(0/4-20 mA)1x 輸入（類比或數位）；光隔離
|
|
可選工業製程介面(PIF)
|
2個0-10 V輸入，數位輸入（最大24 V），
3個0/4-20 mA輸出，3個繼電器（0-30 V/400 mA），
故障安全繼電器
|
|
電纜長度
|
USB: 1 公尺(3.3 英尺) (標準), 3 公尺(9.8 英尺), 5 公尺(16.4 英尺),
10 公尺(32.8 英尺), 20 公尺(65.6 英尺)
|
|
影像處理
|
|
配置
|
透過PIXConnect
|
|
操作
|
電腦支援
|
|
功能
|
測量關注區域、線掃描、事件擷取、合併、警報、比較功能、溫度-時間圖、溫度分佈、記錄與播放、觸發等功能。
|
|
常規
|
|
尺寸
|
46 x 56 x 76 – 100 mm
|
|
外殼材料
|
鋁製外殼
|
|
重量
|
269 – 340 g
|
|
三腳架
|
1/4-20 UNC
|
|
對焦
|
手動
|
|
原產國
|
德國
|
|
環境與認證
|
|
工作溫度範圍
|
0…50°C
|
|
儲存溫度範圍
|
-40…85 °C
|
|
相對濕度
|
10 – 95 %，無凝結
|
|
防護等級
|
IP67，NEMA-4
|
|
電磁相容性(EMC)
|
2014/30/EU
|
|
抗衝擊性
|
IEC 60068-2-27（25 G 和50 G）
|
|
抗振動性
|
IEC 60068-2-6（正弦波）
IEC 60068-2-64（寬頻噪音）
|
|
標準
|
CE, UKCA, RoHS
|
|
|
|
|
零件編號
|
OPTPI64ILTO15
|
OPTPI64ILTO33
|
OPTPI64ILTO60
|
OPTPI64ILTO90
|
|
附加備註
|
1) 精度聲明從150 °C 起生效
|
塑膠零件上黏合劑的應用不一致
監控黏合劑應用可確保各行業的產品品質和可靠性。一致且準確的黏合劑應用可確保最佳黏合強度。在製造過程中，即時監控有助於檢測黏合劑不足或過多等異常情況，從而防止潛在故障和昂貴的返工。監控黏合劑位置有助於保持製程效率，減少浪費並確保符合行業標準。汽車、航空航天和電子等行業的許多公司（尤其是航空航天和國防工業）都需要記錄黏合劑黏合質量，而黏合劑黏合的完整性直接影響安全性和功能性。有些公司可能需要記錄每個零件，以便在數月或數年後驗證製造參數。
一家專門為各行業提供客製化自動化設備的工程公司必須開發一種將黏合劑珠塗抹到帶肋塑膠板上的系統。黏合劑的應用需要更加一致，這會影響成品質量，成品由兩片黏合在一起的塑膠板組成。每三秒鐘從黏合劑應用系統彈出一張900 毫米長的塑膠板。黏合珠的塗抹溫度約為170 °C，而珠子附近的區域溫度約為25 °C，隨製造設施的環境溫度而變化。客戶使用紅外線手持攝影機取得了一些成功，但為確保黏合劑塗抹的一致性，手動檢查過程需要足夠定量。
使用固定紅外線熱像儀確保黏合劑應用的一致性
熱像儀可以實現連續的即時監控，立即檢測不一致的情況，例如不均勻的應用、不正確的固化或過熱。它們無需物理接觸即可操作，從而消除了黏合劑應用過程中污染或中斷的風險。紅外線感測器透過提供詳細的熱圖像和數據，促進了徹底的品質控制。
為了在此範例中實現全天一致的黏合劑應用，最好的方法是使用固定紅外線熱像儀，在彈出後的精確時刻觀察零件的相同區域。使用長波長紅外線熱像儀可以輕鬆檢測和測量膠珠的尺寸和位置，而黏合劑應用的品質與塑膠部件上覆蓋的區域直接相關。測量黏合劑的確切物理面積需要大量的自訂編程，這對於確定足夠的應用是不必要的。相反，可以監控零件上的特定區域，包括膠珠和相鄰的溫度。此測量區域中所有像素的平均溫度可用於評估黏合劑的應用，前提是熱像儀在彈出後同時捕獲並儲存每個影像，並且測量區域保持一致。測試表明，平均溫度為85 °C 表示膠珠尺寸合適。如果膠珠小於可接受尺寸，平均溫度將低於85 °C，從而觸發警報。
此應用利用了PIX Connect 軟體中的事件抓取器功能，因為當工業製程介面接收到來自直通光束光電感測器的輸入時，它將凍結紅外線影像。設定1.5 秒的延遲時間，以便有理想的時間捕捉黏合區的溫度。
PIX Connect 軟體可以存檔完整的輻射熱影像，允許在儲存的輻射TIFF 影像檔案中測量每個像素值。範例影像是使用PI 640i（640 x 480）使用33° 光學元件從2 公尺外捕獲的，可提供客戶所需的詳細影像品質。中等解析度（320 x 240）對於此應用來說已經足夠了。透過調整光學元件或工作距離，可以對不同尺寸的零件進行類似的測試。
簡單的溫度相關產品品質解決方案，無需客製化軟體開發，節省成本
雖然某些生產解決方案可能需要客製化軟體編程來提高產品質量，但許多解決方案只需將紅外線熱像儀連接到裝有PIX Connect 軟體的PC 即可實現。該軟體提供多種測量工具，可根據紅外線影像上繪製的任何形狀提供最大、最小或平均溫度。此軟體的觸發功能可透過Optris 工業製程介面附件接受外部輸入，確保溫度資料收集的精確位置和時間。接收輸入觸發器的相同介面也透過0/4–20 mA 或繼電器訊號將溫度或警報訊息傳達給客戶的PLC。警報條件可在PIX Connect 軟體的「警報」標籤中輕鬆設定。 Optris 支援可指導工程師優化PIX Connect 軟體中的事件擷取、非接觸式溫度測量和警報功能。
使用PIX Connect 的標準功能取代客製化軟體實施具有成本效益，可節省大量開發費用。它縮短了部署時間，從而能夠更快地整合到製造流程中。 PIX Connect 的功能經過全面測試，並且被證明是可靠的，可確保強大的效能並最大限度地降低未經測試的客製化解決方案所帶來的風險。這種簡單的方法可以有效地利用資源，並保證一致、高品質的黏合監控。
