主要特長

可登入4種設定值

可登錄四組設定值（SV），並透過數位輸入（DI）進行切換。

豐富的輸出

※類比傳輸輸出因控制的種類及機型而有時不能附加。

豐富輸出功能組合。

※數位輸出的點數因機型及規格而有所限制。

※類比傳輸輸出因控制的種類及機型而有時不能附加。

※RB100的場合，可從通訊與數位輸入中的任選其一。

可調式控制響應性（POST微調功能）

由自動演算（ AT ）求出的PID 控制特性，可簡單地透過POST微調功能調整其響應性。並可從6 個等級的POST 微調功能中選擇您所需的響應性。

專用LOADER通訊功能

所有機型接標準搭載專用Loader通訊功能。

方便與電腦連接並透過PROTEM 2 軟體來設定及管理。

主要規格

• 輸入點數：1點
• 輸入種類※請參照輸入值範圍代碼表

1) 第一類：熱電偶K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

2) 第二類：測溫電阻Pt100,JPt100

• 取樣週期：0.25秒
• 測量精度：±(顯示值的0.2%+1digit) ※根據輸入・範圍不同而有所差異
• 輸出1（OUT1）

1）繼電器接點輸出：1a接點

2）SSR電壓脈衝輸出：DC 0/12V

3）電流輸出：DC 0～20mA, DC 4～20mA

4）電圧輸出：DC0～5V, DC1～5V, DC0～10V

5）開路集電極輸出：轉換方式

6）SSR（三端雙向可控矽）輸出： 額定0.5A

＜選配規格＞

• 輸出2・3（OUT2・3）※可從控制・溫度警報・加熱器斷線警報・環路斷線警報・FAIL等不同功能中選擇配置

1）繼電器接點輸出：1a接點

2）SSR電壓脈衝輸出：DC 0/12V

3）電流輸出：DC 0～20mA, DC 4～20mA

4）電圧輸出：DC0～5V, DC1～5V, DC0～10V

5）開路集電極輸出：轉換方式

6）SSR（三端雙向可控矽）輸出： 額定0.5A

• 警報/事件輸出功能（最多4點）：溫度警報・加熱器斷線警報・斷線警報・FAIL等
• 加熱器斷線警報用CT輸入（最多2點）
• 類比傳輸輸出：輸出方式與輸出1（OUT 1）相同※由輸出2（OUT 2）位置輸出
• 數位/事件/外部接點輸入功能：最多2點
• 通訊功能：通訊方式RS-485

＜一般規格＞

• 電源電壓（額定）：AC100～240V / AC24V / DC24V
• 使用環境溫度：0～50℃

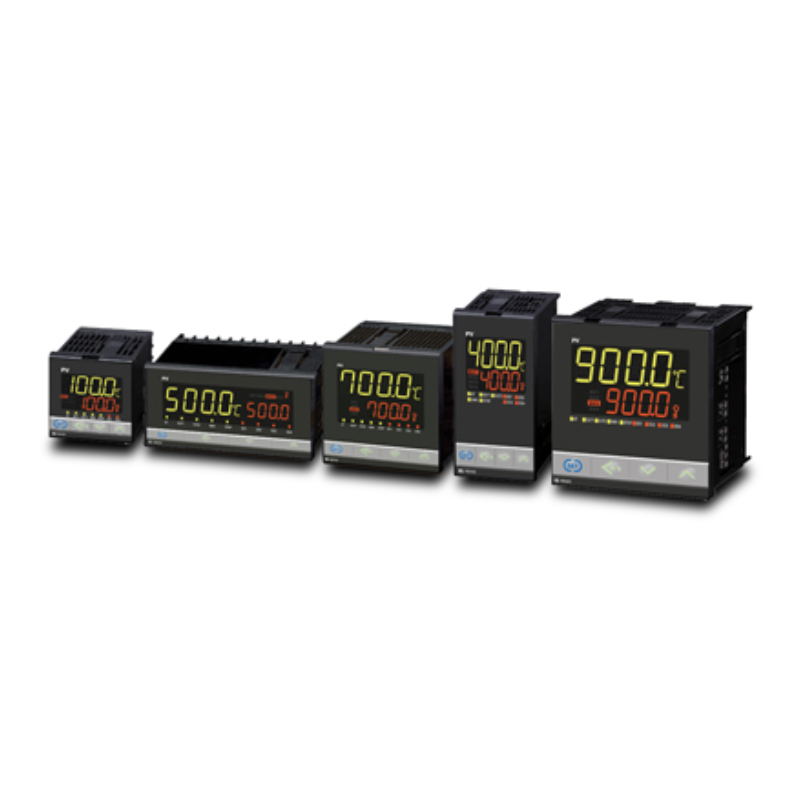

• 品質：RB100 約120g

RB400 約185g

RB500 約190g

RB700 約200g

RB900 約250g

• 安全規格：UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE：低電壓指令（LVD） EN61010-1

EMC指令EN61326-1

RCM EN55011

外形尺寸圖

單位：mm
