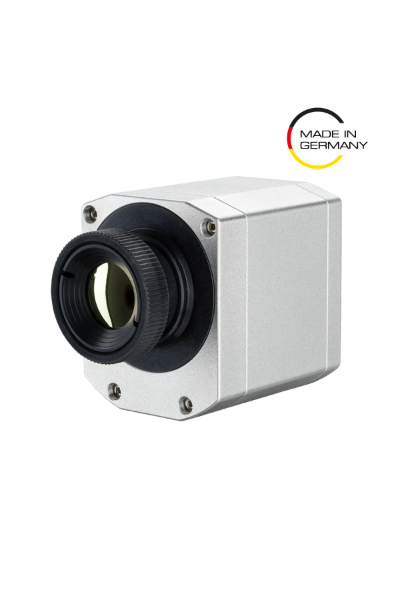

PI 450i 紅外線熱像儀詳細介紹
PI 450i 是專為研究人員和製程工程師設計的紅外線熱像儀。它是一款高性能、多功能的熱成像儀，能夠無縫整合研究和製程控制應用。
溫度範圍和測量能力
PI 450i 具有廣泛的溫度範圍，在標準配置下覆蓋-20°C 至900°C，對於特定的高溫測量需求，溫度範圍可擴展至1500°C。這種廣泛的溫度覆蓋確保PI 450i 能夠處理各種熱監測任務，使其成為各行業和應用中可靠的工具。
非製冷探測器技術
Optris 紅外線熱像儀利用非製冷探測器技術，實現了經濟高效的設計，具有低功耗、長壽命和緊湊尺寸。 PI 450i 配備了382 x 288 的非製冷微測輻射熱計紅外線探測器，能夠產生熱輻射影像，確保各種應用中的精確溫度測量和可靠的熱成像。
高幀率和靈敏度
PI 450i 的快速反應時間具有80Hz 的幀率，即使在快速生產環境中也能實現快速溫度檢測，有效減少運動模糊。這種高幀率確保了即使目標在運動中也能獲得卓越的影像質量，確保精確的熱成像和溫度測量。
相較於PI 400i，PI 450i 提供了更高的靈敏度和更廣泛的環境溫度範圍。其熱靈敏度高達40 mK，確保精確的溫度檢測，適用於廣泛的應用。此外，其環境溫度等級高達80°C，顯示在惡劣條件下具有耐用性，使其非常適合工業環境。
優越的光學性能
PI 450i 的最佳像素間距為17 µm，適用於長波紅外線輻射，允許最小的測量視場（MFOV）僅為3×3 像素。 Optris 的Precision Line 以其優越的輻射測量特性和高影像品質而著稱，得益於高品質和更大尺寸的光學元件，能夠最小化影像失真並確保整個影像的均勻衰減。這個系列提供多種可互換的鏡頭選項，讓使用者可以正確地框定目標並最大化像素數量以進行準確的測量。
PIX Connect 軟體

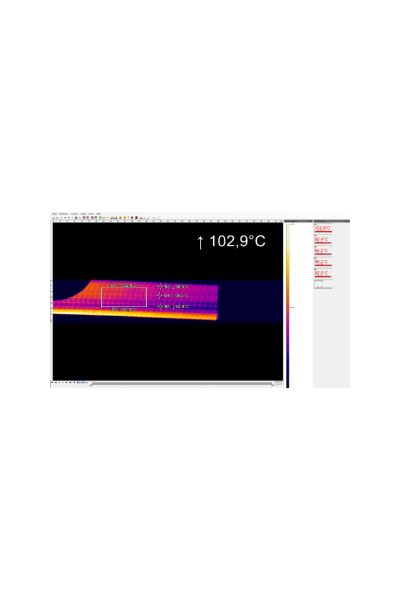

PI 450i 與Optris PIX Connect 軟體搭配使用，可免費下載並提供免費更新。 PIX Connect 軟體套件包括尋找熱點和冷點位置、直方圖、溫度剖面、影像減法和其他熱影像處理工具。對於研究人員和製程工程師，基於PC 的PIX Connect 平台提供了強大的熱影像處理能力，讓使用者可以從場景中的任何像素中提取和記錄完全校準的溫度測量值。
資料傳輸和整合
PI 450i 紅外線熱像儀與PIX Connect 軟體平台一起精心設計，以無縫地將溫度資料從熱像儀傳輸到外部PLC 或控制介面。透過工業製程介面附件，可以透過電流或繼電器輸出將指定區域的溫度或警報資料傳送到外部PLC。此外，外部觸發功能允許使用者在達到預先定義的溫度閾值時捕獲單一影像或即時視訊序列，確保關鍵過程的精確監控和控制。
工業環境中的應用

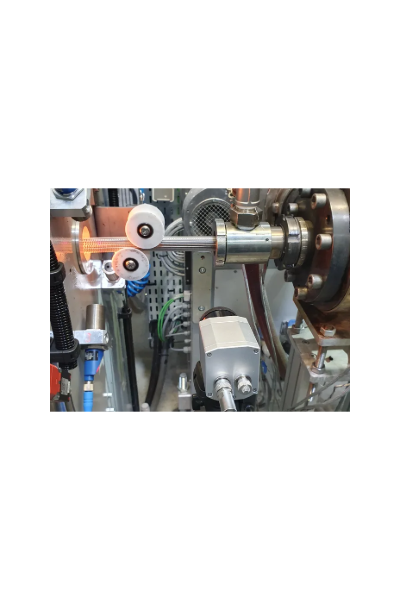

PI 450i 在惡劣的工業環境中表現出色，具有堅固的結構和耐用的設計，是同類產品中最小的熱像儀。無論是面對極端溫度或髒污環境，這款堅固的紅外線熱像儀都能確保不間斷的運作。
PI 450i 的小巧熱像儀頭可輕鬆從實驗室搬到工廠的狹小空間。此外，豐富的配件可使熱像儀在極端製程環境中進行資料擷取和溫度控制。水冷式外殼提供保護，適用於高達315°C 的環境溫度，並配有工業製程介面的安裝支架。此外，空氣淨化配件確保光學器件不受工廠灰塵或蒸氣的影響，這些設計經過工廠嚴格測試。
校準和證書
PI 450i 在德國以最嚴格的標準製造，提供可選的校準證書，適用於需要追溯性文件的客戶，強調其對精度的承諾。設計堅固，能夠應對工業環境的挑戰，即使在最苛刻的條件下也能保證不間斷的性能。
適用行業

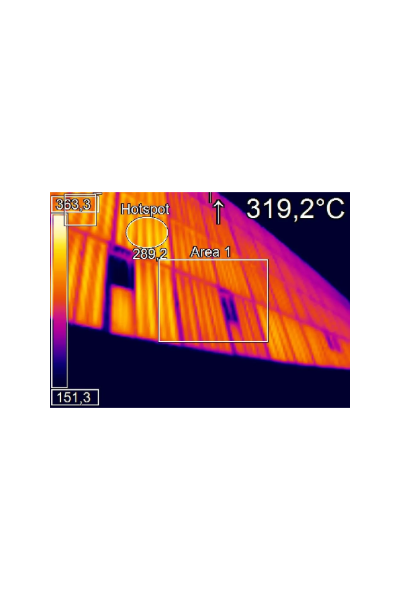

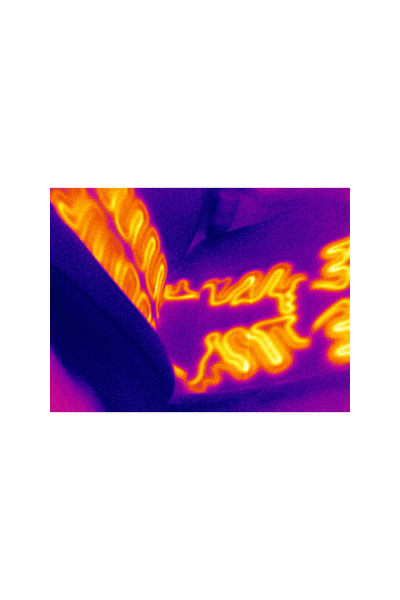

PI 450i 適用於各種行業和應用。無論是檢測電氣系統中的熱點、監控熱成型設備、監督光伏行業的工藝，還是追蹤工業過程中溫度變化，這款先進的熱像儀都能確保精確的結果，使用戶能夠自信地做出明智的決定。
無論是預測性維護還是品質控制，PI 450i 都能簡化工作流程，使用戶能夠在當今動態的工業環境中保持領先地位。其適應性延伸至汽車、航空航太、製造和研究等行業，在各種環境中表現出色，即使在最具挑戰性的條件下也能提供可靠的性能。無論是檢查機械、分析熱梯度，還是監控熱過程，PI 450i 在每個應用中都提供了無與倫比的多功能性，使其在廣泛的行業和場景中成為一項寶貴資產。
|
型號
|
PI450i LT 18°x14°
|
PI450i LT 29°x22°
|
PI450i LT 53°x38°
|
PI450i LT 80°x54°
|
|
偵測器
|
|
|
光學解析度
|
382×288 像素
|
|
像素間距
|
17 µm
|
|
偵測器
|
非冷凍紅外線探測器
|
|
光譜範圍
|
低溫測量: 8 – 14 µm
|
|
光學濾鏡
|
可選：CO2 10.6 µm
|
|
幀率
|
80Hz（可切換至27Hz）
|
|
光學
|
|
|
視場角
|
18°x14°
|
29°x22°
|
53°x38°
|
80°x54°
|
|
焦距[毫米]
|
20
|
12.7
|
7.7
|
5.7
|
|
F值
|
1.1
|
0.9
|
0.9
|
0.9
|
|
光學解析度
|
386:1
|
239:1
|
126:1
|
79:1
|
|
到目標的最小距離
|
450 mm
|
350 mm
|
250 mm
|
200 mm
|
|
可更換光學元件
|
可以
|
|
測量
|
|
|
物體測量範圍
|
–20 … 100 °C;
0 … 250 °C;
(20) 150 … 900 °C *1);
200 °C … 1500 °C (可選)
|
|
精確度
|
±2 °C 或±2 %，取較大者
|
|
熱靈敏度(NETD)
|
60mK
|
40mK
|
40mK
|
40mK
|
|
最小可偵測點大小IFOV: 1像素
|
0.4mm
|
0.5mm
|
0.6mm
|
0.9mm
|
|
最小可測量點大小MFOV
|
1.2mm
|
1.5mm
|
1.8mm
|
2.7mm
|
|
MFOV測量視場
|
3×3 像素
|
|
預熱時間
|
10 分鐘
|
|
發射率/透過率/反射率
|
可調式：0.100…1.100
|
|
介面
|
|
|
介面
|
USB
可選：USB GigE（PoE）接口
|
|
支援的協議
|
USB 2.0
|
|
相容軟體
|
PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
|
|
類比輸入/輸出
|
|
|
直接輸出/輸入
|
1x 類比輸出(0/4-20 mA)
1x 輸入（類比或數位）；光隔離
|
|
可選工業製程介面(PIF)
|
3x 類比輸出(0/4–20 mA 或0–10 V) 或警報輸出（繼電器）/
3x 輸入（類比或數位）/ 故障安全（LED 和繼電器）；
光隔離
|
|
電纜長度
|
1米（標準），5米，10米，20米
5米和10米可選為高溫USB線（180或250°C）
|
|
影像處理
|
|
|
配置
|
透過PIXConnect
|
|
操作
|
電腦支援
|
|
功能
|
適用於高環境溫度，具備極佳的噪音抑制功能，可測量感興趣區域，具有線掃描、事件捕捉、合併、警報、比較功能、溫度-時間圖、溫度曲線、記錄和播放、觸發等功能
|
|
常規
|
|
|
尺寸
|
46 x 56 x 68 – 77 mm（取決於鏡頭和對焦位置）
|
|
外殼材料
|
鋁製外殼
|
|
重量
|
237 – 251 g（取決於鏡頭）
|
|
三腳架
|
1/4-20 UNC
|
|
對焦
|
手動
|
|
原產國
|
德國
|
|
環境與認證
|
|
|
工作溫度範圍
|
0…70°C
|
|
儲存溫度範圍
|
-40…80 °C
|
|
相對濕度
|
20 – 80 %，無凝結
|
|
防護等級
|
IP67，NEMA-4
|
|
電磁相容性(EMC)
|
2014/30/EU
|
|
抗衝擊性
|
IEC 60068-2-27（25 G 和50 G）
|
|
抗振動性
|
IEC 60068-2-6（正弦波）
IEC 60068-2-64（寬頻噪音）
|
|
標準
|
CE, UKCA, RoHS
|
|
|
|
|
零件編號
|
OPTPI450O13T900
|
OPTPI450O29T900
|
OPTPI450O53T900
|
OPTPI450O80T900
|
|
附加備註
|
1) 精度聲明從150 °C 起生效
|
需採用非接觸式PCR 溫度監測方法進行DNA 樣本擴增
擴增脫氧核糖核酸(DNA) 樣本的研究機構需要一種有效的解決方案，能夠快速輕鬆地測量擴增過程中所有樣本的溫度，並可靠地檢測出溫度過高而無法使用的樣本。
擴增DNA 樣本是透過聚合酶鍊式反應(PCR) 實現的，這是分子生物學研究中必不可少的技術。該過程涉及變性、退火和延伸階段的三相循環。
DNA 樣本在所有這些階段都暴露在不同溫度下，必須精確地保持這些溫度。如果三相PCR 循環中的溫度沒有正確維持，這會嚴重損害DNA 擴增的效率和準確性。
樣本在熱循環儀中加熱。這些設備使用整合加熱元件和珀爾帖模組，可以連續控制和調整加熱過程。
過程從雙股DNA 在約94°C 至96°C 的溫度下變性開始，從而將兩條鏈分離。在下一步退火階段，溫度降低到約50°C 至65°C，使引子與目標DNA 的互補序列結合。接下來是延伸階段，溫度約為72°C，在此期間，DNA 聚合酶（一種耐熱酶）催化沿著模板DNA 鏈的DNA 合成。
重要的是，溫度測量應該是非接觸式的，因為在任何情況下都不能接觸DNA 樣本；否則，它們會被污染並且無法使用。
溫度測量還應允許在必要時控制和調整加熱過程。如果可能，應同時記錄和檢查多個樣本，以保持流程有效率並節省成本。
紅外線成像儀可快速、非接觸式監測DNA 樣本的溫度
事實證明，PI 450i 是該研究機構的最佳解決方案。這款堅固小巧的紅外線成像儀可測量8 µm 至14 µm 的光譜範圍，安裝在DNA 樣本上方。它與Optris 的PIX Connect 分析軟體配合使用，可同時記錄並透過測量場即時檢查90 個樣本。 PI 450i 紅外線熱像儀體積小巧，可輕鬆整合到製程中。
測量裝置由熱像儀和軟體組成，可精確監控三相循環期間的溫度曲線。客戶可以選擇記錄絕對溫度測量值還是相對溫度測量值。憑藉其良好的光學解析度（382 x 288 像素）和出色的40 mK 熱靈敏度，可以非常快速且輕鬆地識別過熱的樣本。
在此應用中，PI 450i 熱像儀透過USB 連接到PC，從而可以即時監控和控制製程。如果發生臨界溫度發展，測量將與警報結合，警報將立即啟動以調節加熱過程。
當然，這個監控過程也可以進一步自動化，實現自主操作和自動化過程控制。
用於生物醫學研究的高速高解析度輻射紅外線熱像儀

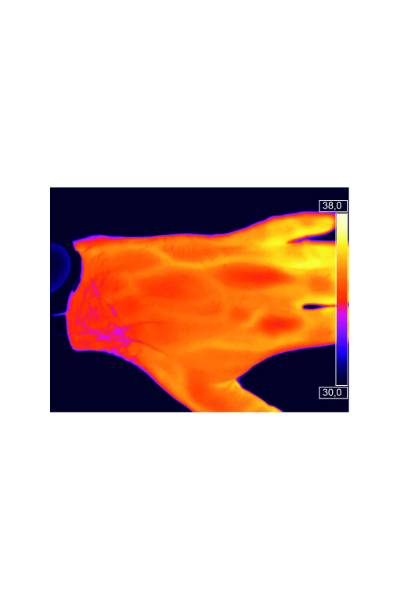

PI 系列相機非常適合生物醫學研究應用，可提供該專業領域所需的所有基本屬性。值得注意的是，這些紅外線熱像儀的輻射測量功能對於精確的溫度測量至關重要。它們為每個像素提供精確的溫度讀數，而消費級或監控級紅外線相機則僅提供熱視覺化。這種精確度對於監測DNA 擴增等溫度敏感過程至關重要，在這些過程中，精確的溫度控制對於維持DNA 完整性至關重要。輻射測量相機可以偵測到細微的溫差和異常，從而進行詳細的分析、記錄和發布。
除了對客戶來說很重要的高光學解析度和熱靈敏度外，PI 450i 還具有80 Hz 的測量速度，這使其能夠捕捉高品質的熱成像即時影像，其中最小的溫差都可以檢測到，即使在高速應用中也是如此。將Optris PI 450 整合到生物醫學製程控制系統中是使用它的一大優勢。紅外線熱像儀可以透過USB 或GigE 介面連接到PC，並提供用於類比和數位輸入和輸出的可選製程介面。由於隨附的免許可分析軟體和全面的SDK，研究人員和工程師可以輕鬆地將PI 450 整合和定製到其特定應用中。這種靈活性使其能夠無縫整合到現有的實驗室設備和自動化系統中。
