主要特點

四個溫度控制器集中到一個緊湊的模組。

一個緊湊的模組可實現4通道控制。 （每種加熱/冷卻控制類型 2 個通道）

最多可連接 16 個（最大 64 通道）溫度控制模組（Z-TIO）。

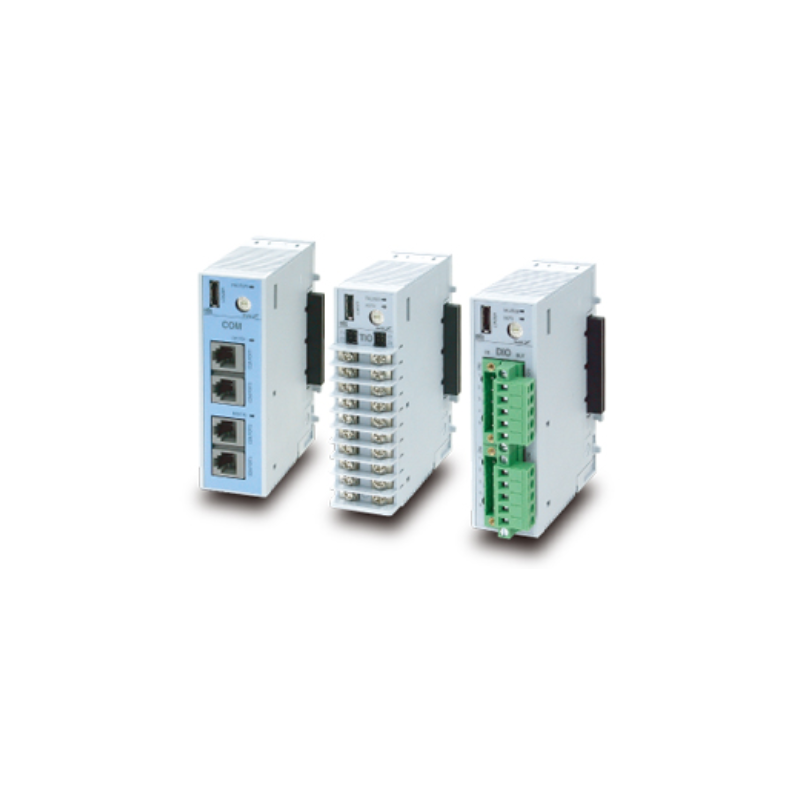

提供各種專用模組

Z-TIO：溫度控制模組：
溫度/製程控制模組

Z-DIO：數位輸入/輸出模組：
可以處理模式切換和事件輸出的模組。

Z-COM：擴充通訊模組：
連接通訊轉換模組時用於資料管理的模組。

Z-CT：CT 輸入模組：
用於處理加熱器斷線警報、多 CT 監控和過電流警報的 CT 輸入的模組。

連接各種現場匯流排網路（通訊轉換器）

連接至乙太網路（MODBUS/TCP、EtherCAT、PROFINET）

我們還可以提供可處理與 CC-Link、DeviceNet、PROFIBUS 和 MECHATROLINK 連接的通訊轉換器。

有關通訊轉換器的詳情，請按 此處。

載入程式通信

所有模組均配備前端裝載機通訊端口，以方便維護。

配置資料管理軟體（PROTEM2）可用。

可以建構使用 HMI 和 PLC 的系統

多迴路控制系統的操作和監視可以集中在HMI上，方便系統的管理。

可支援包括PLC在內的完整系統建置。

溫控模組（Z-TIO）

• 輸入點數：4點或2點
• 輸入類型（各組內通用輸入） ※輸入範圍請參閱輸入範圍代碼。
  1) 熱電偶：K、J、R、S、B、E、N、T、W5Re26/W26Re、PLII
  2) 熱電阻：Pt100、JPt100（3 線製）
  3) 直流電壓（低）：0 至 10mV、0 至
  100mV、Am
  5) 直流電壓（高）：0 至 5V、1 至 5V、0 至 10V
• 採樣時間：0.25秒。
• 測量精度：顯示值的±0.2%+1位元※取決於輸入和範圍。
• 輸出 1 和 2（OUT1、2）
  1）繼電器接點輸出：1a 接點
  2）SSR 驅動的電壓脈衝輸出：0/12V dc
  3）直流電流輸出：0 至 20mA、4 至 20mA dc
  4）直流電壓輸出：0 至 5V、1 至 5V、0 至 10V、0 至 10V
  5）SSR（三端雙向可控矽開關）輸出：輸出：額定電流：0.5A
  6）開路集電極輸出：漏型
• 事件（警報）功能：最多4點 ※含LBA功能
• 通訊功能：RS-485
• 選配功能：輸出分配功能、Nice MEET功能、自動升溫功能、峰值電流抑制功能
• 主從功能、SV選擇功能（遠端SV、比率設定、串級控制）

<選項說明>

• 加熱器斷線警報CT輸入（最大4點）※可用於時間比例輸出、連續輸出。

一般規格

• 電源電壓（額定）：24V dc
• 環境溫度：-10至55°C
• 重量：

螺絲端子型：約160g

連接器類型：約140克

• 安全標準：UL UL61010-1

cUL CAN/CSA-22.2 編號 61010-1

CE標誌：低電壓指令（LVD）EN61010-1

EMC指令EN61326-1

RCM EN55011

數位輸入/輸出模組（Z-DIO）

• 數位輸入：※請參閱型號的輸入分配表
  輸入點數：0 或 8 點
  輸入方式：電壓接點輸入、漏型
• 數位輸出：※請參閱輸入分配表
  輸出點數：0 或 8 點
  輸出類型：1）繼電器接點輸出，1a 接點
  2）開路集電極輸出，漏型
• 通訊功能：RS-485

<一般規格>

• 電源電壓（額定）：24V dc
• 環境溫度：-10至55°C
• 重量：螺絲端子型：約150g
  連接器型：約130g
• 安全標準：UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CE 標誌：低電壓指令 (LVD) EN61010-1

EMC指令EN61326-1

RCM EN55011

電流互感器輸入模組（Z-CT）

• 輸入點數：12點
• 輸入類型：CTL-6-PZ（10A用）、CTL-6-PN（30A用）、CTL-12-S56-10L-N（100A用）
• 加熱器斷線警報點數：12點（每個CT輸入1點）
  ※具有加熱器斷線警報及過電流警報自動設定功能
• 通訊功能：RS-485

<一般規格>

• 電源電壓（額定）：24V dc
• 允許環境溫度：-10至55°C
• 重量：螺絲端子型：約160g 連接器型：約140g
• 安全標準：UL UL61010-1

cUL CAN/CSA-22.2 No.61010-1
CE 標誌：低電壓指令 (LVD) EN61010-1

EMC指令EN61326-1

RCM EN55011

※Z-TIO-C/D 與 Z-COM 和 Z-CT 一起使用時的注意事項
Z-CT 模組不適用於 Z-TIO-C/D 的 PLC 通訊。需要主機通訊來驗證資料。
使用 Z-COM 與 PLC 通訊時，需要分配 Z-CT 上的通訊資料。在這種情況下，我們的暫存器對應工具（ZEAL2）是分配暫存器位址所必需的。

※Z-CT 模組的過流警報功能
Z-CT 模組的過流警報狀態不會從 Z-DIO 模組輸出。只能透過溝通來檢查。

擴充通訊模組（Z-COM）

• 連接模組數：相同功能時16個模組以下，總計31個模組以下。
• RKC標準通訊：RS-485 / RS-422A
• MODBUS通訊：RS-485/RS-422A
• PLC通訊（MAPMAN）：RS-485/ RS-422A
• 支援機型
  1) 三菱馬達 AnA / QnA / Q 系列
  AnA / AnUCPU 通用指令 (QR / Q)
  (0401/1401) (僅限 ZR /)
  A 系列 / FX2N / FX2NC 系列
  ACPU 通用指令 (QR / QW) 系列 / FX2N / FX2NC 系列ACPU 通用指令 ( QR / QW)
  系列 2) 歐姆龍 10/C命令

• 最大連接數：4個模組

<一般規格>

• 電源電壓（額定）：24V dc
• 允許環境溫度：-10至55°C
• 重量：約110公克
• 安全標準：UL UL61010-1

cUL CAN/CSA-22.2 編號 61010-1

CE標誌：低電壓指令（LVD）EN61010-1

EMC指令EN61326-1

RCM EN55011

外形尺寸
