| 規格 | |||

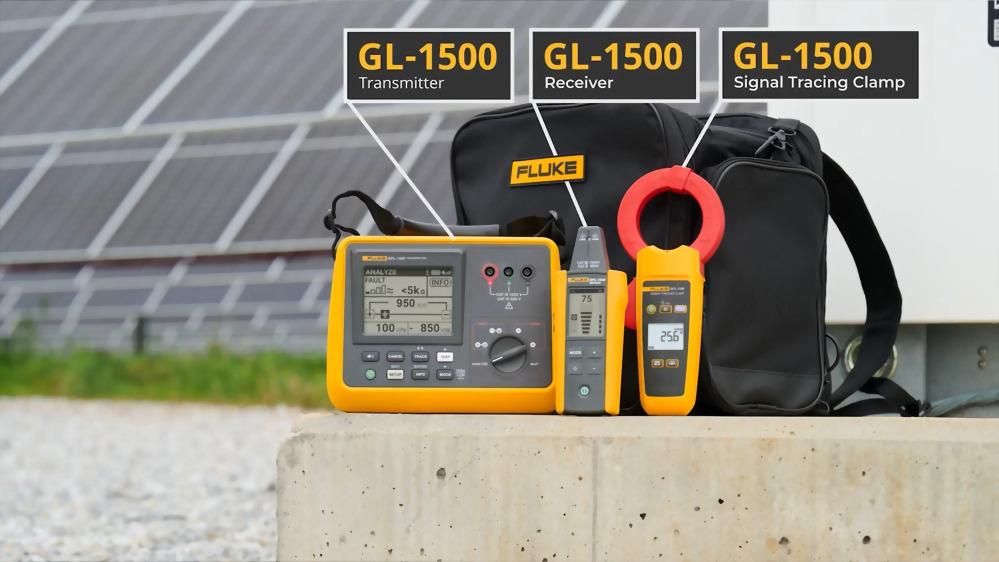

| 一般 | 發送器 | 接收器 | 鉤錶 |
| 測量類別 | CAT III 1500 V DC/CAT IV 600 V | 類別未分級。僅適用於絕緣導體，最高可達 1500 V | |
| 運作電壓 | 1500 V DC/600 V AC | 非接觸式。僅適用於絕緣導體，最高可達 1500 V | |
|
追蹤訊號運作 頻率 |
故障與映射：6.25 kHz 開路：32.764 kHz | 不適用 | |
| 追蹤訊號指示 | 圖形顯示、嗶聲 | 數字、長條圖顯示、嗶聲、LED | 交流電流 |
| 追蹤訊號電流輸出 (典型) |
故障與映射： 陣列高模式：30 mA RMS 陣列低模式：6 mA RMS 裝置高模式：120 mA RMS 開路： 裝置高模式：100 mA RMS 裝置低模式：30 mA RMS |
不適用 | 不適用 |
| 追蹤訊號電壓輸出 - 開路 (典型) |
故障與映射： 裝置高模式：30 V RMS 開路： 裝置高模式：30 V RMS 裝置低模式：25 V RMS |
不適用 | 不適用 |
| 電壓量程/解析度 (分析) |
量程：0-1500 V DC 解析度：1 V 若偵測到高電容和電阻，則不會測量電壓 |
不適用 | 不適用 |
| 電阻量程 (分析) |
≈ <5 kΩ (故障) ≈ 10 kΩ (故障) ≈ 50 kΩ ≈ 100 kΩ ≈ 500 kΩ ≈ >1 MΩ 若偵測到高電容和電阻，則無電阻量程 |
不適用 | 不適用 |
| 範圍偵測 (典型) | 不適用 |
故障與映射：陣列模式 經由空氣的最大距離：4.75 m (15.6 ft) 故障與映射：裝置模式 經由空氣的最大距離：5.9 m (19.4 ft) 開路：裝置模式 最大 (室外)：2.7 m (8.9 ft) |
不適用 |
| 交流電流測量 | 發送器 | 接收器 | 鉤錶 |
| 量程 | 不適用 | 不適用 | 150 mA |
| 解析度 | 不適用 | 不適用 | 0.1 mA |
| 最大導體直徑 | 不適用 | 不適用 | 61 mm (2.4 in) |
| 顯示幕 | 發送器 | 接收器 | 鉤錶 |
| 顯示幕類型 | 圖形 LCD 顯示幕 | 分段 LCD 顯示幕 | |
| 照明 | 前燈 | 背光 | |
| 環境規格 | 發送器 | 接收器 | 鉤錶 |
| 操作溫度 | -20 °C 至 50 °C (-4 °F 至 122 °F) | -10° C 至 50° C (14° F 到 122° F) | |
| 操作濕度 (無凝結) |
95% RH：0 °C 至 <30 °C (32 °F 至 <86 °F) 75 %RH：30 °C 至 <40 °C (86 °F 至 <104 °F) 45 %RH：40 °C 至 50 °C (104 °F 至 122 °F) |
90% RH：10 °C 至 <30 °C (50 °F 至 <86 °F) 75 %RH：30 °C 至 <40 °C (86 °F 至 <104 °F) 45 %RH：40 °C 至 50 °C (104 °F 至 122 °F) |
|
| 運作海拔高度 | 0 至 3 000 m (9 843 ft) | ||
| 存放海拔高度 | 0 至 12 000 m (39 371 ft) | ||
| 存放溫度和濕度 (不含電池) | -20 °C 至 70 °C (-4 °F 至 158 °F)，<95% RH |
-40 °C 至 60 °C (-40 °F 至 140 °F)，<95% RH |
|
| 瞬時防護 | 10.00 kV (1.2/50 μS 突波) | 不適用 | 不適用 |
| 污染等級 | 2 | ||
| IP 等級 | IP54 (非操作中) | IP54 | IP30 (夾鉗閉合) |
| 掉落測試 | 1 m (3.28 ft) | ||
|
機械與一般 規格 |
發送器 | 接收器 | 鉤錶 |
| 電源 | 8 個 AA IEC LR6 鹼性或 NiMH 充電式電池 | 4 個 AA IEC LR6 鹼性或 NiMH 充電式電池 | 2 個 AA IEC LR6 鹼性 |
|
電池壽命 (典型) 無蜂鳴器或前燈 |
故障與映射陣列模式：約 15 h 故障與映射裝置模式：約 8 h 開路裝置模式：約 15 h |
約 16 h |
>150 h (不使用背光和聚光燈) |
| 電池電力不足指示 | 有 | ||
| 尺寸 (長 x 寬 x 高) |
約 244 x 180 x 106 mm (9.6 x 7.0 x 4.2 in) |
約 183 x 75 x 43 mm (7.2 x 2.95 x 1.69 in) |
約 257 x 116 x 46 mm (10.1 x 4.6 x 1.8 in) |
| 重量 (含電池) | 約 2.04 kg (4.5 lb) | 約 0.27 kg (0.6 lb) | 約 0.6 kg (1.32 lb) |
| 測試導線套件一般規格 | |||
| 隨附內容 | 3 條 TL324 4 mm 至 4 mm 測試導線 (紅色、黑色、綠色)，3 個 AC385 鱷魚夾 (紅色、黑色、綠色)，2 條 TLPV1 MC4 至 4 mm 測試導線 (紅色、黑色) | ||
| 測量類別 | CAT III 1500 V / CAT IV 1000 V (TL324 和 AC385) CAT III 1500 V / CAT IV 600 V (TLPV1) | ||
| 操作電流 | 30 A | ||
| 操作溫度 | -20 °C 至 50 °C (-4 °F 至 122 °F) | ||
| 存放溫度 | -20 °C 至 70 °C (-4 °F 至 158 °F) | ||
|
操作與存放 濕度 |
95% RH：10 °C 至 <30 °C (50 °F 至 <86 °F) 75 %RH：30 °C 至 <40 °C (86 °F 至 <104 °F) 45 %RH：-20 °C 至 <10 °C 或 40 °C 至 50 °C (-4 °F 至 <50 °F 或 104 °F 至 122 °F)，無冷凝 |
||
| 運作海拔高度 | 3000 m (~9843 ft) | ||
| 存放海拔高度 | 12 000 m (~39 371 ft) | ||
| 污染等級 | 2 | ||
| 抗掉落高度 | 1 m (3.28 ft) | ||
| 震動 | MIL-PRF-28800，class 2 | ||
| 尺寸 | TL324：2 m (6.56 ft) AC385：約 93 x 52 x 21 mm (3.66 x 2.05 x 0.83 in)，TLPV1：1.5 m (4.92 ft) | ||
| 重量 | 約 0.48 kg (1.06 lb) | ||
