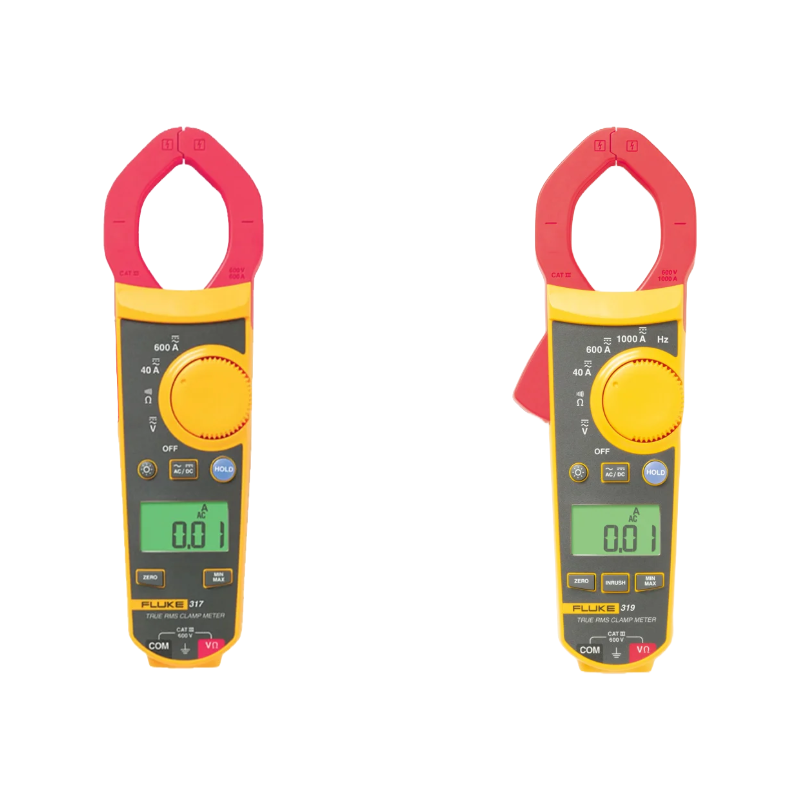

Fluke 317 和 319 採用符合人體工學的設計，打造最適合手持的纖薄機身，輕鬆觸及狹窄空間裡的導體。 這兩款小巧、堅固的電流鉤錶，非常適合在擁擠的電線箱中測量高達 1000 A (319) 的電流。 Fluke 317 和 319 還提供交/直流的電流測量功能，並對低於 40 A 的負載具有更高的分辨率。Fluke 317/319數位電流鉤錶，除了具有一系列的測試功能以外，還具備了啟動電流和頻率功能，方便進行馬達與照明設備的測量。
|
技術規格
|
|
數位顯示
|
|
|
電池低電量指示
|
|
|
電源
|
|
|
鉗口尺寸
|
|
|
鉗口直徑
|
|
|
尺寸(長X寬X高)
|
|
9.21 in x 2.95 in x 1.37 in
|
|
234.0 mm x 75.0 mm x 34.8 mm
|
|
|
重量
|
|
|
自動量程
|
|
|
安全防護等級
|
|
CE
|
|
EN/IEC 61010-1 和 IEC 61010-2-032
|
|
測量類別：600V CAT III
|
|
|
317 電氣規格
|
|
交流電流
|
|
範圍
|
40.00 A, 600.0 A
|
|
分辨率
|
0.01 A, 0.1 A
|
|
精確度
|
1.6% ± 6 位 (50-60 Hz) {40 A}
|
|
|
2.5% ± 8 位 (60-500 Hz) {40 A}
|
|
|
1.5% ± 5 位 (50-60 Hz) {600 A}
|
|
|
2.5% ± 5 位 (60-500 Hz) {600 A}
|
|
峰值因數增加 2% 到 CF > 2
|
3.0 Max @ 500 A，2.5 Max @ 600 A 的規格
|
|
交流響應
|
有效值
|
|
|
直流電流
|
|
範圍
|
40.00 A, 600.0 A
|
|
分辨率
|
0.01 A, 0.1 A
|
|
精確度
|
1.6% ± 6 位 (40 A)
|
|
|
1.5% ± 5 位 (600 A)
|
|
|
交流電壓
|
|
範圍
|
600.0 V
|
|
分辨率
|
0.1 V
|
|
精確度
|
1.5% ± 5 位 (20-500Hz)
|
|
交流響應
|
有效值
|
|
|
直流電壓
|
|
範圍
|
600.0 V
|
|
分辨率
|
0.1 V
|
|
精確度
|
1% ± 4 位
|
|
|
電阻
|
|
範圍
|
400.0 Ω, 4000 Ω
|
|
分辨率
|
0.1 Ω, 1 Ω
|
|
精確度
|
1% ± 5 位
|
|
|
低通滤波器参数
|
已内置，900Hz
|
|
通斷測量
|
|
|
浪湧
|
|
|
频率
|
|
|
319 電氣規格
|
|
交流電流
|
|
範圍
|
40.00 A, 600.0 A, 1000 A
|
|
分辨率
|
0.01 A, 0.1 A, 1 A
|
|
精確度
|
1.6% ± 6 位 (50-60 Hz) {40 A}
|
|
|
2.5% ± 8 位 (60-500 Hz) {40 A}
|
|
|
1.5% ± 5 位 (50-60 Hz) {600/1000 A}
|
|
|
2.5% ± 5 位(60-500 Hz) {600/1000 A}
|
|
峰值因數增加 2% 到 CF > 2
|
3.0 Max @ 500 A, 2.5 Max @ 600 A, 1.4 Max @ 1000 A
|
|
交流響應
|
有效值
|
|
|
直流電流
|
|
範圍
|
40.00 A, 600.0 A, 1000 A
|
|
分辨率
|
0.01 A, 0.1 A, 1 A
|
|
精確度
|
1.6% ± 6 位 (40 A)
|
|
|
1.5% ± 5 位 (600/1000 A)
|
|
|
交流電壓
|
|
範圍
|
600.0 V
|
|
分辨率
|
0.1 V
|
|
精確度
|
1.5% ± 5 位 (20-500Hz)
|
|
交流响应
|
有效直
|
|
|
直流電壓
|
|
範圍
|
600.0 V
|
|
分辨率
|
0.1 V
|
|
精確度
|
1% ± 4 位
|
|
|
電阻
|
|
範圍
|
400.0 Ω
|
|
|
4000 Ω
|
|
分辨率
|
0.1 Ω
|
|
|
1 Ω
|
|
精確度
|
1% ± 5 位
|
|
|
通斷測量
|
|
|
浪湧
|
|
|
频率
|
|
範圍
|
5.0 - 500.0 Hz
|
|
精確度
|
0.5% ± 5 位
|
|
触发电平
|
10 - 100 Hz ≥ 5 A, 5 - 10 Hz, 100 - 500 Hz ≥ 10 A
|
|
表格所示之精確度數字指於 73 °F ±41 °F (23 °C ±5 °C) 溫度範圍的情況下。而低於 64 °F（18 °C） / 高於 82 °F （高於 28 °C）時，精確度會下降（0.1）倍 規格/°C。
交流 V 和交流 A 的真有效值精確度規定為：量程的 5% 至 100%。
|
環境指標：
|
|
工作溫度
|
|
14°F to 122°F (-10 °C to 50 °C)
|
|
|
存儲溫度
|
|
-40 °F to 140 °F (-40 °C to 60 °C)
|
|
|
工作濕度
|
|
非冷凝 (< 50 °F) (< 10 °C)
|
|
90 % RH (50 °F to 86 °F) (10 °C to 30 °C)
|
|
75 % RH (86 °F to 104 °F) (30 °C to 40 °C)
|
|
45 % RH (104 °F to 122 °F) (40 °C to 50 °C)
|
|
(無結露)
|
|
|
工作高度
|
|
|
存儲高度
|
|
|
防護等級
|
|
|
振動要求
|
|
隨機 MIL-PRF-28800F 2 級，5-500 Hz，每軸 30 分鐘
|
|
|
跌落測試要求
|
|
|
EMI, RFI, EMC
|
|
|
溫度係數
|
|
0.1x (规定准确度)/ °C
|
|
(<64 °F or > 82° F)
|
|
(<18 °C or > 28 °C)
|
|
