為電氣技術人員設計 由福祿克公司製造

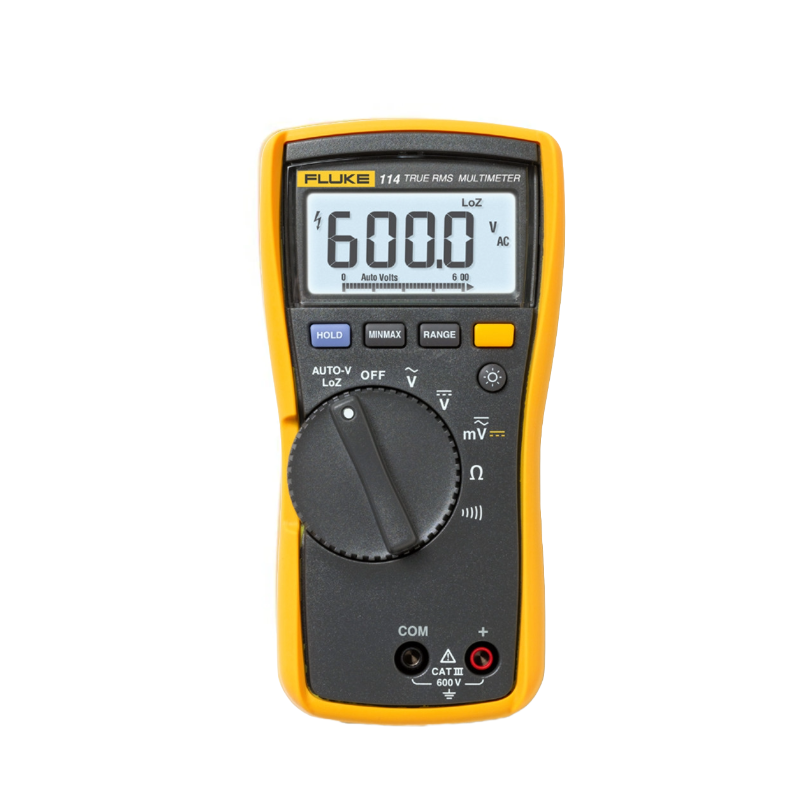

用於電氣故障排除的緊湊型儀錶。Fluke 114 是用於進行“通過/不通過測試的故障排除工具。它具有一種可防止由虛假電壓引起的錯誤讀數的功能。
另外還有 Fluke 115C 萬用電表、帶溫度和微安測量功能的 Fluke 116C HVAC 萬用電表以及帶非接觸式電壓測量功能的電氣技術人員用 Fluke 117C 萬用電表。
|
準確度技術規格
|
|
任意端子和地之間的最大電壓
|
|
|
浪湧保護
|
|
|
6 kV 峰值，根據 IEC 61010-1 600 VCAT III；污染等級 2
|
|
|
顯示幕
|
|
|
柱狀圖
|
|
|
工作溫度
|
|
|
儲存溫度
|
|
|
電池類型
|
|
|
9 V 鹼性電池，NEDA 1604A/ IEC 6LR61。
|
|
|
電池壽命
|
|
|
準確度技術規格
|
|
直流 mV
|
|
量程:
|
600.0 mV
|
|
解析度:
|
0.1 mV
|
|
準確度:
|
± ([% 讀數] + [字]): 0.5% + 2
|
|
|
直流 V
|
|
量程/解析度:
|
6.000 V / 0.001 V
|
|
量程/解析度:
|
60.00 V / 0.01 V
|
|
量程/解析度:
|
600.0 V / 0.1 V
|
|
準確度:
|
± ([% 讀數] + [字]): 0.5% + 2
|
|
|
自動電壓選擇
|
|
量程:
|
600.0 V
|
|
解析度:
|
0.1 V
|
|
準確度:
|
2.0 % + 3 (DC, 45 Hz 至 500 Hz)4.0 % + 3 (500 Hz 至 1 kHz)
|
|
|
毫伏 交流 1 真有效值
|
|
量程:
|
600.0 mV
|
|
解析度:
|
0.1 mV
|
|
準確度:
|
1.0 % + 3 (DC, 45 Hz 至 500 Hz)2.0 % + 3 (500 Hz 至 1 kHz)
|
|
|
交流 電壓1 真有效值
|
|
量程/解析度:
|
6.000 V / 0.001 V
|
|
量程/解析度:
|
60.00 V / 0.01 V
|
|
量程/解析度:
|
600.0 V / 0.1 V
|
|
準確度:
|
1.0 % + 3 (DC, 45 Hz 至 500 Hz)2.0 % + 3 (500 Hz 至 1 kHz)
|
|
|
連續性
|
|
量程:
|
600 Ω
|
|
解析度:
|
1 Ω
|
|
準確度:
|
聲音報警器 < 20 Ω 時接通，> 250 Ω 時關閉；檢測 500 μs 或更長時的開路或短路。
|
|
|
電阻
|
|
量程/解析度:
|
600.0 Ω / 0.1 Ω
|
|
量程/解析度:
|
6.000 kΩ / 0.001 kΩ
|
|
量程/解析度:
|
60.00 kΩ / 0.01 kΩ
|
|
量程/解析度:
|
600.0 kΩ / 0.1 kΩ
|
|
量程/解析度:
|
6.000 MΩ / 0.001 MΩ
|
|
準確度:
|
0.9 % + 1
|
|
量程/解析度:
|
40.00 MΩ / 0.01 MΩ
|
|
準確度:
|
5 % + 2
|
|
注:
1) 除自動電壓低阻抗（Auto-V LoZ）測量以外， 所有交流量程均規定為量程的 1 % 至 100% 範圍內。 自動電壓低阻抗（Auto-V LoZ）規定為0V。因為未規定低於量程 1 % 的輸入電壓，因此當測試線從電路上斷開連接，或者兩條測試線接在一起而發生短路時，此儀錶或其他真有效值儀錶顯示非零讀數是正常的。 對於電壓測量而言，當 4000 位時，峰值係數 ≤ 3；當滿度時，峰值係數線性下降至 1.5。 交流電壓是交流耦合的。 自動電壓 LoZ 和交流 mV 是直流耦合的。 2) 溫度誤差（準確度）不包含熱電耦探棒的誤差。
3) 頻率是交流耦合的，對於交流電壓而言，頻率為 45 Hz 到 50 kHz。
4) 溫度量程/解析度: -40 °F 至 752 °F / 0.2 °F
- AutoVolt: 自動選擇交流/直流電壓。
- 白色 LED背光照明 即使在光線較弱的位置也能有效讀數。
- 電阻和連續性。
- 最小值/最大值/平均值測量功能，記錄信號波動情況進行故障排除。
- 安全等級 CAT III 600 V 。
- 安全標準符合性
所有輸入的保護都符合 CE、IEN61010-1 CAT III 600V。
