A&D OmnilightⅡRM1102 便攜式資料擷取系統

功能強大且可靠的
RM1102 在實驗室和現場均表現出色

數量 :

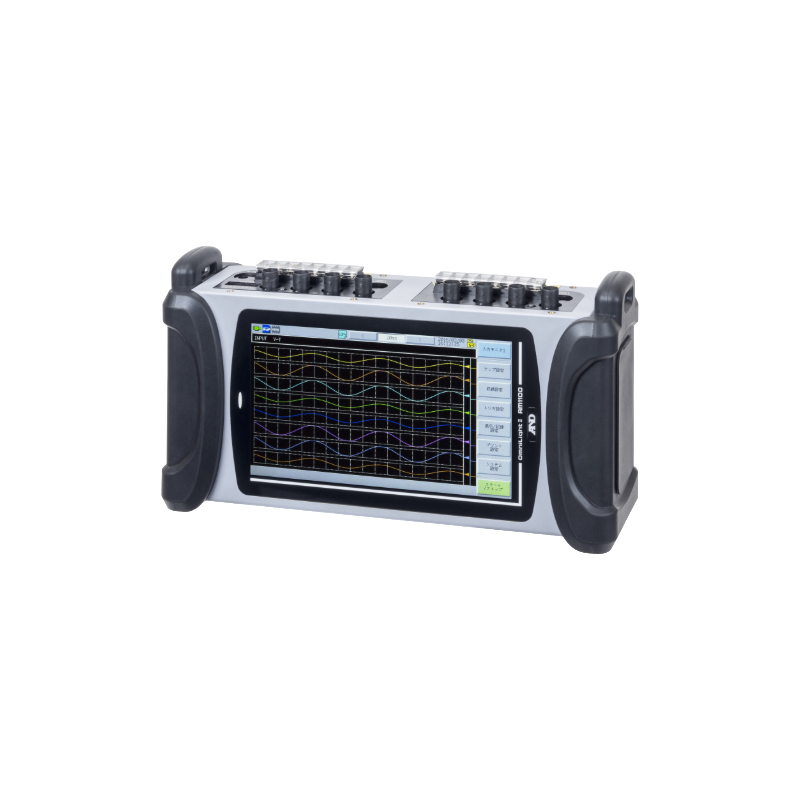

緊湊型 RM1102 便攜式資料記錄器可在充滿挑戰的環境中提供可靠的資料收集。大型 7 吋寬 TFT LCD 彩色觸控螢幕顯示器和精緻的 GUI 非常適合快速設定、資料擷取和回放。結合「即時」、「記憶體」和 SD 卡記錄模式以及高達 1 µs 的取樣率，RM1102 可以處理最苛刻的高速應用。透過乙太網路錄製到SD卡或PC，確保長時間連續錄製。選購熱敏印表機可提供波形列印。這款交流或電池供電的記錄器具有堅固的外殼，可滿足您對預測維護、品質控制、研發、汽車駕駛測試和遠端控制資料採集的不同要求。

類型		RM1102
展示		7 吋 TFT LCD 顯示器（800 x 480 點）
操作面板		觸控螢幕
輸入（通道）	電壓/溫度	8頻道
輸入（通道）	邏輯	8頻道
採樣速度（「儲存」、「歸檔」模式）		1ch : 1MS/s (1µs) 至 1S 2ch : 500kS/s (2µs) 至 1S 3,4ch : 200kS/s (5µs) 至 1S 5~8ch : 100kS/s (10µs) 至 1S 5~8ch : 100kS/s (10µs) 至 1Sk/ch s (20μs) 至1S
扳機	來源頻道	8ch + 邏輯8ch
	檢測方式	或、與、關閉、定時器
	觸發類型（模擬）	電平觸發、視窗
儲存媒體	記憶體	2,000,000 個數據/通道
儲存媒體	外部媒體	SD卡，對應SDHC
溝通	介面	區域網路 (10/100BASE-T) RS-232C（用於熱感式印表機）
外部控制端子		錄音輸入、觸發輸入、觸發輸出、標記輸入
運作環境	溫度/濕度	溫度：-20至60℃，濕度：35至80%RH
	抗振性	符合 MIL-STD-810E 514.5C-1 10Hz 至 500Hz，X、Y、Z 方向各隨機波 1 小時。
	防塵/防潑水結構	^{當選購件 RM11-402* 1}使用防濺蓋時，IP41(IEC60529) * ¹輸入面板防滴蓋 (RM11-402) 是客製訂單產品。
電源		交流電源轉接器：100 至 240V AC (50/60Hz)（附交流電轉接器）直流電源：12VDC（含電源線：12至24V DC）電池：交流電源轉接器先於電池供電
其他規格	多語言選單	10種語言（英文、法文、德文、義大利文、日文、韓文、葡萄牙文、西班牙文、簡體中文、繁體中文）
	定時器功能	可以設定開始時間、結束時間和間隔時間。
	反轉顯示	假如
	儲存/讀出設定	可保存測量條件－記憶體：最多4個條件，SD卡：最多可用儲存空間。
	螢幕影像保存	以 BMP 格式（彩色）將螢幕影像儲存在 SD 卡上
	LCD 顯示器亮度控制和關閉	假如
	讀取遊標之間的值	最大值、最小值、平均值、pp、RMS
	鑰匙鎖	假如

多種測量模式

有 3 種測量模式可供選擇：「儲存模式」用於保存快速事件，「歸檔模式」用於在 SD 卡上長時間保存數據，「即時模式」用於使用外部印表機列印波形。

記憶模式

資料以 1μs（1M 樣本/秒）的最大速度儲存到內建記憶體（2M 資料/通道）。測量數據可顯示、使用外部印表機列印或儲存於 SD 卡上。

記憶體錄音時間
採樣速度	記憶體（2M 樣本）
1微秒	2秒
2微秒	4秒
5微秒	10秒
10微秒	20秒
20微秒	40秒
50微秒	100秒
100微秒	200秒
200微秒	400秒
500微秒	1000秒
1毫秒	33分18秒
2毫秒	1小時6分40秒
5毫秒	2小時46分40秒
10毫秒	5小時33分20秒

歸檔方式

歸檔模式可將資料長期保存到SD卡上。使用 1 個通道以高達 1μs（1M 樣本/秒）的快速取樣率記錄數據，或使用八 (8) 個啟動的通道同時記錄數據 10μs（100K 樣本/秒）。此功能非常適合高速、長期連續記錄以及測量後分析。

SD 卡最長錄影時間
採樣速度	8GB容量
採樣速度	擁有1個通道	擁有8個通道
1微秒	1小時11分鐘	-
2微秒	2小時23分鐘	-
5微秒	5小時57分鐘	44分44秒
10微秒	11小時55分鐘	1小時29分鐘
20微秒	23小時51分鐘	2小時58分鐘
50微秒	2天11小時39分鐘	7小時27分鐘
100微秒	4天23小時18分鐘	14小時54分鐘
200微秒	9天22小時36分鐘	1天05小時49分鐘
500微秒	24天20小時31分鐘	3天02小時33分鐘
1毫秒	49天17小時02分鐘	6天05小時07分鐘
2毫秒	99天10小時05分鐘	12天10小時15分鐘
5毫秒	248天13小時13分鐘	31 天 01 小時 39 分鐘
10毫秒	497 天 02 小時 27 分鐘	62天03小時18分鐘

* 以上記錄時間針對採樣資料。峰值資料採樣的記錄時間加倍。

即時模式

即時記錄模式可將採集的資料直接傳送到外部印表機。使用圖形筆尖將波形顯示在彩色顯示器上。在使用觸控螢幕進行記錄期間，圖表紙速度可能會主動改變。

規格：
圖表速度：10 毫米/秒至 1 毫米/分鐘
記錄分區：1、2、4 分區
列印密度：8 點/毫米（時間軸；水平）
8 點/毫米（波形軸：垂直）

堅固耐用

抗衝擊和跌落，可承受連續振動環境，例如車載車輛測試 (MIL-STD-810E 514.5C-1)
寬工作溫度：- 20℃ 至 +60℃（-4°F 至 +140°F）
緊湊而堅固的外殼可承受多塵和潮濕的環境

測量能力

三種測量模式：「即時」（紙本）、「儲存」（快照）和「歸檔」（SD卡儲存）
以高達 1μs (1MS/s) 的速度高速記錄到記憶體或 SD 卡
長期記錄到 SD 卡、PC 或選購的熱感式印表機

訊號輸入多達8通道

8路電壓&溫度&8點邏輯訊號

卓越的便攜性

使用充電電池可長期連續運作
也可以使用 12 ~ 24V DC（車輛）以及 AC 供電
重量輕（約 1.5 公斤/3.3 磅），具有全功能測量功能

出色的可用性

7" 寬大 LCD 上顯示動態波形
附 GUI 的觸控螢幕操作方便

抗震堅固外殼

小型、輕質儀器在現場測試和運輸過程中很容易從工作台上滑落或掉落。 RM1100 良好的內建品質可承受嚴苛的跌落測試（相當於 IEC60068-2-32：在裝置未運作的情況下，從 1 公尺跌落到平坦的鋁板上）。*

抗振性確保汽車測試等的穩定測量。

RM1102 符合車輛測試和其他應用經常需要或期望的美國標準 MIL-STD810E 514.5C-1。

翻轉顯示器顯示

180° 翻轉顯示模式允許 RM1102 倒置安裝和使用，電纜掛在底部。
翻轉螢幕確保連接電纜的靈活性，以適應產品安裝位置。透過選配安裝座 (RM11-405)，您可以選擇 VESA 標準顯示顯示器臂、支架和支架進行安裝。

多塵和潮濕環境下的耐用性

產品設計經測試符合 IEC60529 標準，並為輸入端子、電源和連接電纜安裝了選購的防潑水蓋 (RM11-402)* ¹ 。如果安裝正確，RM1102 可以在空氣中有灰塵或薄霧的惡劣環境中使用。

* ¹輸入面板防滴蓋 (RM11-402) 是客製訂單商品。

更寬的工作溫度：- 20℃ 至 +60℃（-4°F 至 +140°F）

擴展的工作溫度範圍讓您可以使用 RM1102 在炎熱或寒冷的環境中進行測試，例如夏季和冬季的恆溫室、靠近熔爐或其他發熱機械、倉庫和汽車的地方。例如，在車內使用時，RM1102可以啟動立即開始錄音。（測試證實在-20℃和+60℃下連續正常工作，RM1102在-20℃保持60分鐘不通電可以開機並正常工作。）
