多通道輸入
|
最大36ch（類比輸入）、最大144ch（邏輯輸入）
「4ch電壓模組」允許用一個單元進行4通道輸入。
主機上可安裝9個模組，可實現36路錄音。
「16通道邏輯模組」允許用一個單元輸入16通道邏輯訊號。
主機上可安裝9個模組，可記錄144頻道邏輯訊號。
|
|
|
|
■18通道20MS/s 高速取樣與高畫質測量5秒
|
|
「2ch高速電壓模組」是本系列最高等級的高速取樣輸入模組。包括 20MS/s 取樣率、高達 ±500V 的輸入電壓和 14 位元解析度的能力。主機上可安裝9個模組，可實現18通道高速儲存記錄。
|
|
■ 長期錄音
|
標配各種記錄速度、多通道以及支援大量資料的大容量儲存媒體。
準確記錄所需訊號，不會遺漏細節變化。
-
記憶體容量 4GB（18頻道時，20MS/s，5秒）
-
SSD容量256GB（36頻道時，1MS/s，約59分鐘）
|
|
■ 高速、高畫質列印
|
可高速（100mm/s）高解析度波形列印。
即使圖表紙用完，記錄的資料也會備份到SSD上，並且可以在以後列印出來。
|
|
■多種錄音方式
|
資料記錄目的地包括「記憶體」、「SSD」和「印表機」。此外，還可以使用“筆式記錄器記錄”，僅在記錄紙上記錄數據，以簡化測量。
您可以根據測量目的自由選擇。
|
|
|
記憶錄音
|
記憶體模式高速（最大：20MS/s）將資料記錄在內部記憶體（4GB）中。
此外，可以使用各種觸發功能在各種條件下執行測量。
輸入資料記錄到記憶體後，會自動儲存到SSD。
取樣速度：20MS/s 至 10S/min（取決於輸入模組）
記憶體容量：4GB（2G 點/通道）
記憶體分區：1 至 200 分區
記錄長度：2,000 至2G 點/通道（1-2-5 步長） )
記憶體總容量
記憶體區塊段
|
|
|
記憶體可記錄時間
|
|
採樣速度
|
2通道
|
8頻道
|
18路
|
36路
|
|
20MS/秒
|
50秒
|
10秒
|
5秒
|
-
|
|
10MS/秒
|
1分40秒
|
20秒
|
10秒
|
5秒
|
|
5MS/秒
|
3分20秒
|
40秒
|
20秒
|
10秒
|
|
2MS/秒
|
8分20秒
|
1分40秒
|
50秒
|
25秒
|
|
1MS/秒
|
16分40秒
|
3分20秒
|
1分40秒
|
50秒
|
|
500kS/秒
|
33分20秒
|
6分40秒
|
3分20秒
|
1分40秒
|
|
〜
|
〜
|
〜
|
〜
|
〜
|
|
10kS/秒
|
27小時46分40秒
|
5小時33分20秒
|
2小時46分40秒
|
1小時23分20秒
|
|
5kS/秒
|
55小時33分20秒
|
11 小時 06 分 40 秒
|
5小時33分20秒
|
2小時46分40秒
|
|
2kS/秒
|
138 小時 53 分 20 秒
|
27小時46分40秒
|
13 小時 53 分 20 秒
|
6小時56分40秒
|
|
1kS/秒
|
277 小時 46 分 40 秒
|
55小時33分20秒
|
27小時46分40秒
|
13 小時 53 分 20 秒
|
|
|
|
|
|
|
固態硬碟錄製
|
可以將數據長期記錄到內部SSD。
使用 36ch 時可實現高達 1MS/s 的高速記錄。
由於它是作為數位數據儲存的，因此可以在記錄後分析數據，並且可以長期管理數據。
輸入資料直接儲存到SSD。
取樣速度：1MS/s 至 10S/min（取決於輸入模組）
SSD 容量：256GB
最大記錄時間：100 天
資料格式：普通資料、峰值數據
|
|
SSD 上的可記錄時間*1
|
|
採樣速度
|
2通道
|
8頻道
|
18路
|
36路
|
|
1MS/秒*2
|
11 小時 46 分 40 秒
|
3小時55分33秒
|
1小時51分34秒
|
57分17秒
|
|
500kS/秒
|
23小時33分21秒
|
7小時51分07秒
|
3小時43分09秒
|
1小時54分35秒
|
|
200kS/秒
|
2 天 11 小時 20 分 02 秒
|
19 小時 37 分 48 秒
|
9小時17分54秒
|
4小時46分29秒
|
|
100kS/秒
|
4 天 21 小時 46 分 49 秒
|
1天15小時15分36秒
|
18小時35分48秒
|
9小時32分59秒
|
|
50kS/秒
|
9天19小時33分39秒
|
3 天 06 小時 31 分 13 秒
|
1 天 13 小時 11 分 37 秒
|
19 小時 05 分 58 秒
|
|
20kS/秒
|
24天12小時54分09秒
|
8天04小時18分03秒
|
3 天 20 小時 59 分 04 秒
|
1 天 23 小時 44 分 55 秒
|
|
10kS/秒
|
49 天 01 小時 48 分 19 秒
|
16 天 08 小時 36 分 06 秒
|
7天17小時58分09秒
|
3天23小時29分51秒
|
|
5kS/秒
|
98 天 03 小時 36 分 38 秒
|
32天17小時12分12秒
|
15天11小時56分18秒
|
7天22小時59分43秒
|
|
2kS/秒
|
100天
|
81 天 19 小時 00 分 31 秒
|
38天17小時50分46秒
|
19天21小時29分19秒
|
|
1kS/秒
|
100天
|
100天
|
77 天 11 小時 41 分 33 秒
|
39天18小時58分38秒
|
|
500秒/秒
|
100天
|
100天
|
100天
|
79天13小時57分16秒
|
|
200秒/秒
|
100天
|
100天
|
100天
|
100天
|
|
*1 如果資料類型選擇峰值數據，則時間將為上述時間的 1/2。
*2 當選擇峰值資料作為資料類型時，1 MS/s 的取樣率不可用。
|
|
視窗錄音
|
透過指定環形緩衝區（最大 2G 點/通道）作為視窗記錄時間，可以進行無限記錄。如果您不知道何時會出現異常，那麼如果您設定記錄時間和測量值，則可能會錯過異常數據。透過響鈴錄音區域，您可以隨時儲存最新的資料。
|
|
|
可選擇 SSD 錄製
|
|

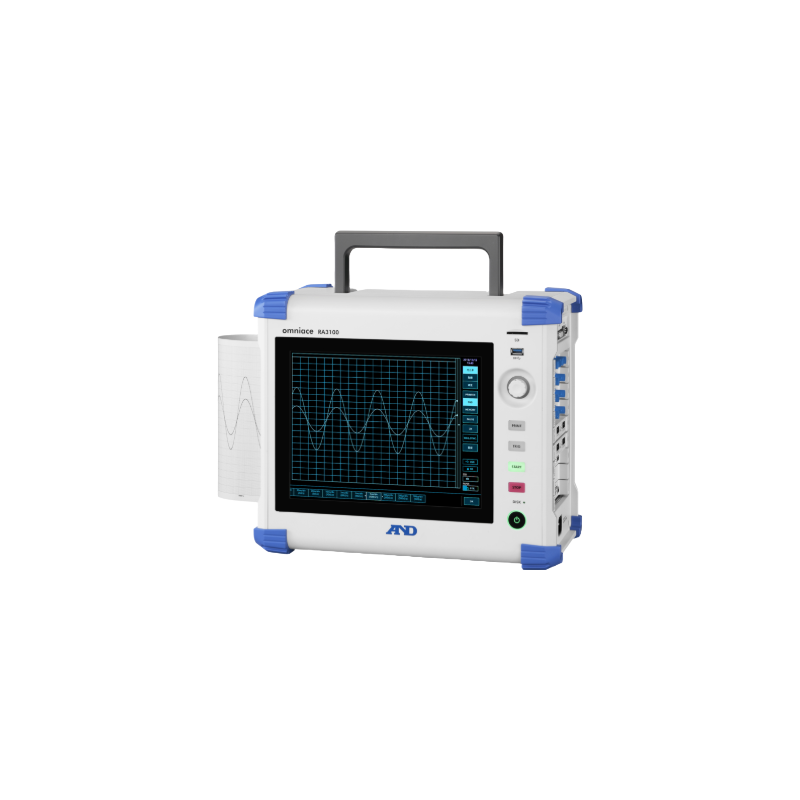

Omniace 是一款數位錄音機，可對所有輸入執行類比數位轉換並記錄這些訊號。由於類比數位轉換速度與輸入訊號的頻率成分之間的關係，資料可能會或可能不會被正確測量。
|
|
正常數據
|
以每個指定的採樣速度記錄正常數據。 （□點）
如果訊號相對於採樣速度變化過快，則可能無法記錄資料奇異點（峰值）。記憶記錄可以測量此類數據。
|
|
|
尖峰數據
|
峰值資料是以最快的AD轉換速率在指定的記錄速度之間進行取樣（■、■和□點），並記錄兩個資料點：最大值（■點）和最小值（■點）。可以在不遺失資料奇異點（峰值）的情況下壓縮資料量。
印表機記錄將該方法的數據記錄在圖表紙上。
|
|
|
印表機記錄（筆記錄）
|
|
輸入資料直接高速（最大 100 毫米/秒）列印在圖表紙上。印在圖表紙上的資料也以數位方式儲存在 SSD 上，因此即使圖表紙用完，也可以稍後列印資料。
|
|
筆式錄音
|
|
筆記錄僅記錄在記錄紙上；不儲存測量數據。輸入模組和進紙速度設定可以在記錄過程中進行配置。
|
記錄規格
記錄訊號數量：48 個通道
圖表速度：100mm/s(1kS/s）～1mm/min(10S/min)
記錄解析度：20 至 80dots/mm（時間軸） 8dots/mm（幅度軸）
|
|
■ 輸入模組
|
主機上最多可安裝 9 個模組。
提供高速電壓、高精度電壓、邏輯輸入、溫度測量和遠端控制等各種模組。
|
|
|
模組名稱
|
模型
|
頻道
|
取樣率
|
輸入
|
規格
|
|
2路電壓模組
|
RA30-101
|
2通道
|
1MS/秒
|
電壓±500V
|
使用抗混疊濾波器進行高速電壓測量
|
|
4路電壓模組
|
RA30-102
|
4通道
|
1MS/秒
|
電壓±200V
|
多通道電壓測量
|
|
4路電壓模組
|
RA30-113
|
4通道
|
1MS/秒
|
電壓±500V
|
多通道電壓測量
|
|
2ch高速電壓模組
|
RA30-103
|
2通道
|
20MS/秒
|
電壓±500V
|
高速電壓測量
|
|
2路高壓模組
|
RA30-107
|
2通道
|
1MS/秒
|
電壓±1,000V
|
用於測量 ±1,000 V 高電壓的模組
|
|
16路邏輯模組
|
RA30-105
|
16路
|
1MS/秒
|
觸點、電壓
|
接觸式、電壓訊號測量
|
|
2路溫度模組
|
RA30-106
|
2通道
|
1.5毫秒
|
熱電偶：K、E、J、T、N、R、S、B、C
RTD：Pt100、Pt1000
|
使用熱電偶和 RTD 測量溫度
|
|
2ch 交流應變模組
|
RA30-104
|
2通道
|
100kS/秒
|
應變片、應變片感測器
|
用於測量應力、負載、位移、壓力、扭矩和加速度的模組
|
|
2路加速模組
|
RA30-109
|
2通道
|
1MS/秒
|
壓電加速度感測器（電荷輸出，內建放大器）
|
測量加速度、速度和位移的模組
|
|
2路頻率模組
|
RA30-108
|
2通道
|
1MS/秒
|
電壓±500V
|
輸入模組可測量輸入訊號的週期、轉速、脈衝數等 測量應力、負載、位移、壓力、扭力和加速度的模組
|
|
|
■ 卓越的可視性和可操作性
|
帶有觸控螢幕的 LCD 顯示器可以簡單地放大、縮小和滾動波形，
從而實現動態波形繪製和像智慧型手機一樣的操作性。捏合捏合滑動
|
|
|
■ 向後捲動
|
錄音過程中按 [PAUSE] 鈕可在錄音時播放錄音資料。
錄音開始 監聽中錄音 播放監聽 連續錄音
|
|
|
■ 各種監視器顯示
|
輸入訊號和記錄資料可以顯示為YT波形顯示、XY波形顯示和FFT。
|
|
|
YT波形顯示
|
顯示分為三張的測量通道。
在一張紙上監控多達 48 個通道的訊號，垂直和水平 20 個分區。
圖表可分為1至18張並顯示。
|
|
|
設定訊號顯示寬度和顯示位置。
|
|
訊號可以在圖形上的任何位置以任何寬度繪製。
|
|
顯示寬度
以任意寬度顯示各通道訊號。
將要顯示的通道寬度設定為顯示圖形 100% 寬度的百分比。
|
顯示位置
將要顯示的通道位置設定為顯示圖形 100% 寬度的百分比。
|
刻度設定
將各通道顯示寬度的顯示上限值/下限值設定為輸入值或物理轉換值。
|
|
XY波形顯示
|
|
可以透過指定 4 個 X 軸通道和 4 個 Y 軸通道來繪製 XY 螢幕格式。圖形可以以大的單螢幕格式顯示，也可以為每個 X 和 Y 軸通道劃分四個螢幕格式。筆也可以向上或向下移動，並且可以打開或關閉網格。
|
|
|
快速傅立葉變換分析
|
對任兩個訊號進行 FFT 分析。可以從分析結果中讀取前10個最高值，並且可以使用遊標讀取任意分析結果的值。 （可以對SSD中記錄的正常數據進行FFT分析。）
|
|
記錄模式選擇
準備了九種測量模式作為記錄模式。
「記錄模式」可以從手動操作開始測量、從觸發訊號開始測量或重複測量等中選擇。
|
|
