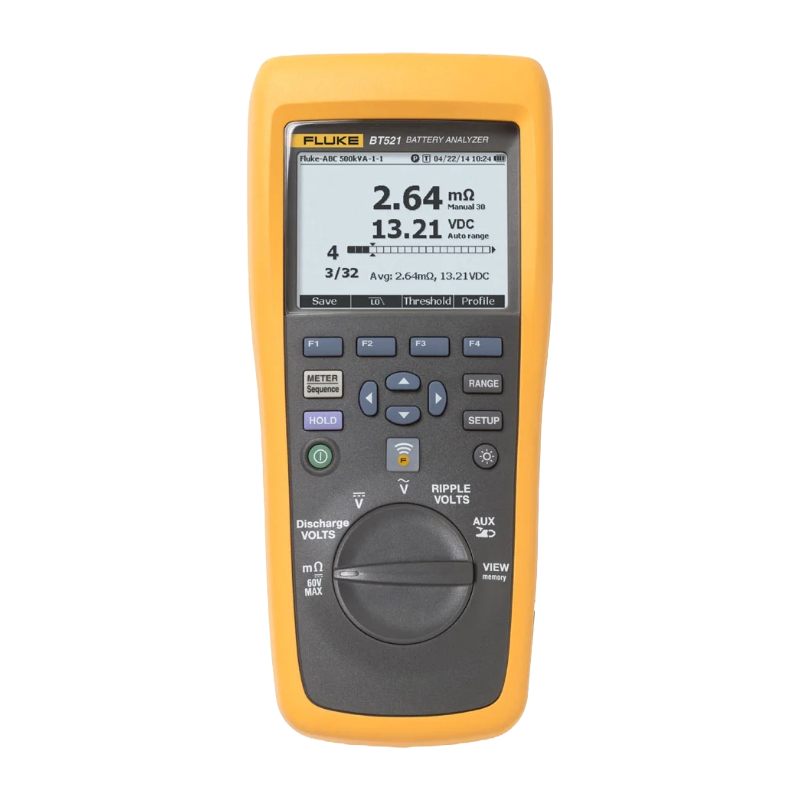

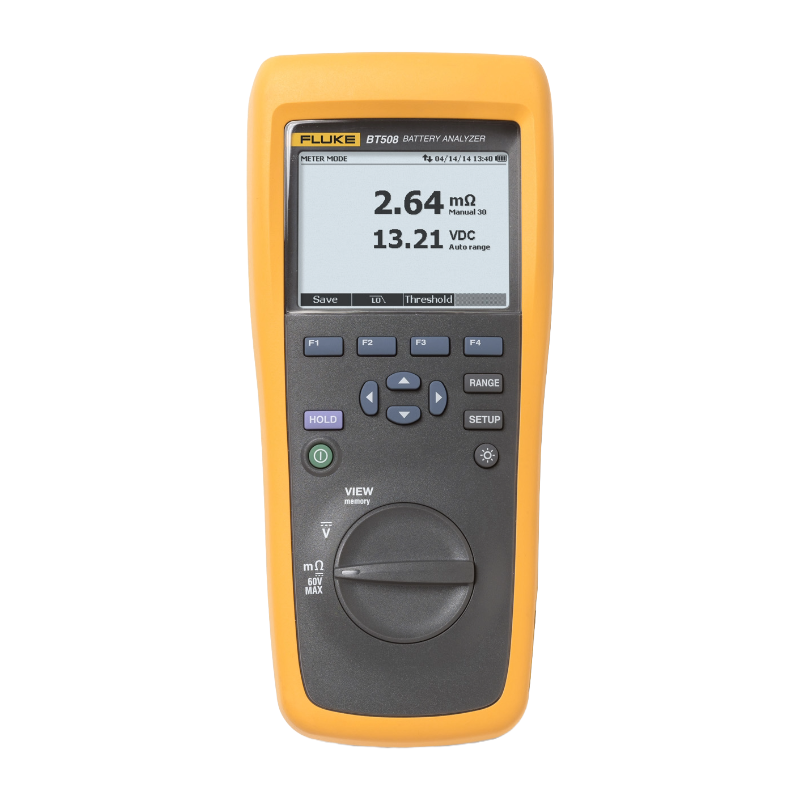

Fluke BT500 系列 (BT508/BT510/BT520/BT521)電池測試器

它是最為理想的測試工具，最適合針對重大電力備援系統的單一定置型電池或蓄電池組，進行維護、移難排解與測試。

主要測量 – 內部電池電阻、直流和交流電壓、直流和交流電流、漣波電壓、頻率和溫度。
序列測量模式 – 有自動測量儲存的自動或手動電池組序列測量，包括電壓、電阻和溫度 (附 BTL21 智慧測試探棒)，每次需要儲存測量時無須再按鍵。
完整記錄 – 所有測量值在測試過程中均會自動擷取，並可在下載即時分析之前，於儀器上先行檢閱。

數量 :

測試複雜性較低，工作流程亦獲得簡化，配合直覺式的使用者介面，將電池測試領域的易用性提升至全新水平。

它是最為理想的測試工具，最適合針對重大電力備援系統的單一定置型電池或蓄電池組，進行維護、移難排解與測試。
符合直覺的使用者介面、精巧的設計與堅固的結構，共同確保最佳的性能、測試結果和可靠性
其涵蓋了廣泛的電池測試功能，不但能進行直流電壓暨電阻測試，更能使用自動化電池組功能測試以及整合了紅外線溫度測量系統測試探棒，從而進行全狀態檢驗
專為測量所有類型的定置型電池組所設計。
電壓和電阻閾值

Fluke 電池測試器可讓您輕鬆快速地定義上下測量閾值或容許度範圍。測試過程中，測量值會自動與預先定義的閾值比較，該閾值在每次測量後會產生通過、失敗或警告指示。可儲存最多 10 組閾值，而閾值指示則根據下列準則來判定：

規格: Fluke BT500 系列電池測試器

	量程	解析度	準確度	BT510	BT520	BT520ANG	BT521	BT521ANG
電池電阻(電池電壓60V以內)	3 mΩ	0.001 mΩ	1% + 8	●	●		●
			1% +68			●		●
	30 mΩ	0.01 mΩ	0.8% + 6	●	●		●
			0.8%+12			●		●
	300 mΩ	0.1 mΩ	0.8% + 6	●	●	●	●	●
	3000 mΩ	1 mΩ	0.8% + 6	●	●	●	●	●
VDC	6 V	0.001 V	0.09% + 5	●	●	●	●	●
	60 V	0.01 V	0.09% + 5	●	●	●	●	●
	600 V	0.1 V	0.09% + 5	●	●	●	●	●
	1000 V	1 V	0.09% + 5				●	●
VAC (45 Hz 到 500 Hz，使用 800 Hz 濾波器)	600 V	0.1 V	2% + 10	●	●	●	●	●
頻率 (以 VAC 和 AAC 顯示)2	500 Hz	0.1 Hz	0.5% + 8	●	●	●	●	●
交流電壓漣波 (最大值 20 KHz )	600 mV	0.1 mV	3% + 20	●	●	●	●	●
	6000 mV	1 mV	3% + 10	●	●	●	●	●
ADC/AAC (含配件 Fluke i410)	400 A	1 A	3.5% + 2				●	●
溫度	0°C 到 60°C	1°C	2°C (4°F)				●	●
儀錶模式	具備時間戳記的測量位置各可擁有 999 個記錄
序列模式	高達 100 個設定檔和 100 個具備時間戳記的設定檔範本 (每個設定檔最多可儲存 450 個電池)
1.測量是以交流注入法為基礎。注入的信號源為 < 100 mA，1 kHz。 2.觸發位準 VAC：10 mV，AAC：10 A
測量模式	BT510			BT520			BT521
電阻 (mΩ)	●			●			●
電池電壓	●			●			●
直流電壓	●			●			●
交流電壓和頻率 (Hz)	●			●			●
漣波電壓	●			●			●
負極電池柱的溫度 (使用 BTL21 直式探棒)							●
直流和交流電流 (和頻率)							●
DMM 模式	●			●			●
序列模式	●			●			●
放電測量模式	●			●			●
自動測量儲存	●			●			●
無線通訊							●
記憶體檢視	●			●			●
一般規格 - 電池測試器
尺寸 (高 x 寬 x 深)	22 x 10.3 x 5.8 cm (9 x 4 x 2 in)
重量	850 g
螢幕尺寸	7.7 x 5.6 cm (3 x 2.2 in)
介面	USB mini
保固	3 年
一般規格 - BTL20ANG 角度式測量探棒
角度式長探棒 (整體長度)	242.2 cm (95.38 in)
角度式短探棒 (整體長度)	216.8 cm (85.38 in)
全長 (線圈放鬆)	10.1 cm (4 in)
全長 (線圈延長)	109.2 cm (43 in)
BTL20ANG 探針端頭角度	水平 20 度
環境規格
操作溫度	0°C 到 40°C
存放溫度	-20°C 到 50°C
鋰離子電池充電溫度	0°C 到 40°C
操作濕度	非凝結 (10°C)
	≤ 80% 相對溼度 (10°C 至 30°C)
	≤ 75% 相對溼度 (30°C 至 40°C)
操作海拔高度	海平面到 2000 公尺
存放海拔高度	海平面到 12,000 公尺
IP 等級	IP40
無線電	FCC Class A
震動要求	MIL-PRF-28800F：Class 2
摔落測試要求	1 公尺
溫度係數	超過攝氏 28 º 或不到攝氏 18º 時，每增加一度，指定精確度即增加 0.1 倍
安全等級	600 V CAT III
EMC	IEC 61326
ROHS	中國，歐洲
第 2 類保護	污染等級II
電池規格	UN38.3
	UL2054
	IEC62133
	2 G 依據 IEC68-2-26、25 G 和 29

高精度測量：提供高精確度的電池測量，確保準確的容量和性能評估。
多種測試模式：支持多種測試模式，包括充電測試、放電測試、內部電阻測試、容量測試等。
實時數據顯示：提供實時電池性能數據顯示，用戶可以隨時了解電池的狀態。
快速測試：快速測試功能能夠在較短的時間內完成對電池的測試，提高工作效率。
大屏幕顯示：配備大屏幕顯示，數據清晰易讀，用戶可以輕鬆閱讀測試結果。
輕便便攜：設計輕巧，易於攜帶，適用於現場測試和檢測，方便用戶進行移動測試。
數據分析：具備數據分析功能，用戶可以將測試數據匯入計算機進行進一步的分析和報告生成。

工業用電池：用於測試工業設備中使用的各種電池，確保其性能和穩定性。
儀器儀表：用於測試科學儀器、測量儀器等中使用的電池，確保精確的測量和數據記錄。
儲能系統：用於太陽能、風能等儲能系統中的電池，確保穩定的能源供應。
應急電源：用於應急電源系統中的電池，確保在斷電時能夠提供可靠的電源。
車輛電池：用於電動車、混合動力車等車輛中的電池，確保車輛的性能和續航力。
Fluke BT500 系列電池測試器具有高度的可靠性和多功能性，廣泛應用於各種需要對電池進行測試和分析的場合，為用戶提供準確的數據支持，幫助確保電池的性能和穩定性。
