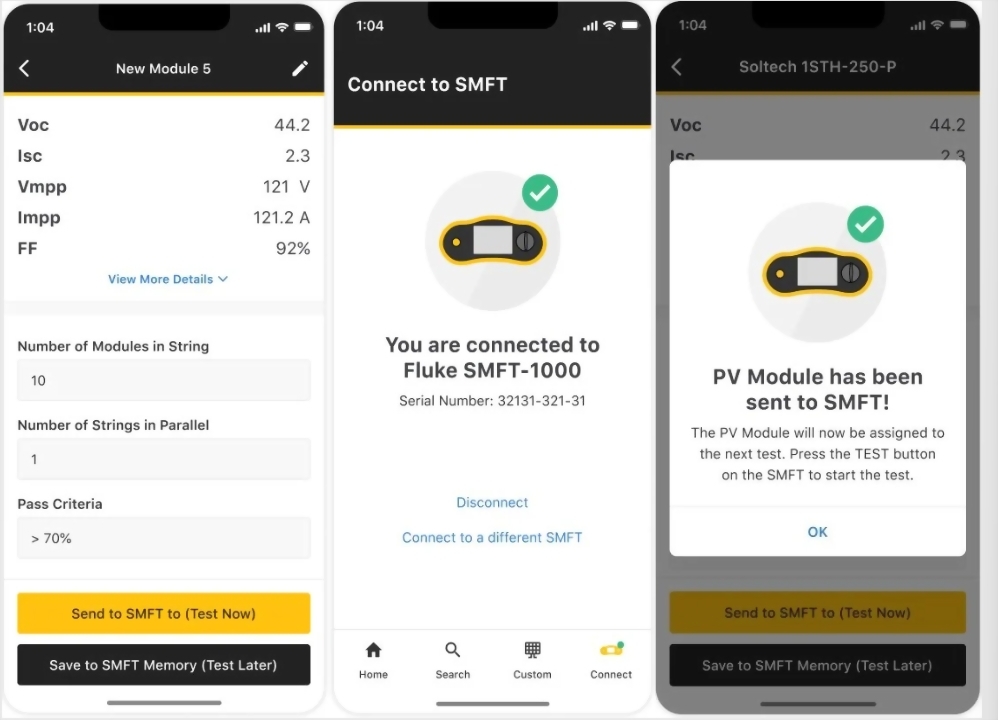

Fluke TruTest™ 太陽能資料庫應用程式專為與 SMFT-1000 多功能光伏測試儀無縫協作而設計，使測試更輕鬆、更有效率。這款應用程式具有豐富的光伏電池板資料庫，支援將電池板規格直接導入分析儀，無論您身在何處，均可存取120,000 多種不同類型的光伏電池板，而無需手動輸入，可顯著簡化測試流程。

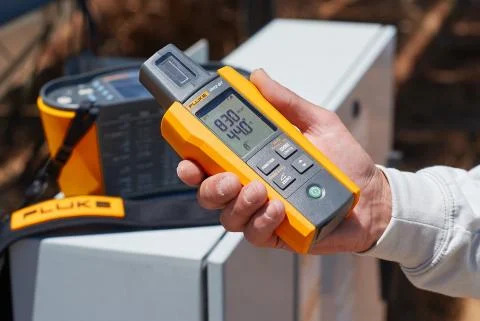

無線輻照度計：無需導線
執行精確的 I-V 曲線測量、即時輻照度和溫度數據。隨附的 IRR2-BT 輻照度計與 SMFT-1000 無線連接，以即時傳輸數據，提供最準確的 I-V 曲線測量。如果無線連線因任何原因而中斷，IRR2-BT 將繼續記錄長達 17 小時的數據，這些數據以後可以和用 SMFT-1000 進行的測試相符。
針對不同的測試而不斷更改測試導線的配置是很麻煩的。利用 Fluke 獲得的「保留導線」系統，可以減少在設定上浪費時間，並且可以減少在測試光電系統時出現使用者錯誤。現在，您可以在更短的時間內在現場完成更多的測試。
無線輻照度計：無需導線
執行精確的 I-V 曲線測量、即時輻照度和溫度數據。隨附的 IRR2-BT 輻照度計與 SMFT-1000 無線連接，以即時傳輸數據，提供最準確的 I-V 曲線測量。如果無線連線因任何原因而中斷，IRR2-BT 將繼續記錄長達 17 小時的數據，這些數據以後可以和用 SMFT-1000 進行的測試相符。
針對不同的測試而不斷更改測試導線的配置是很麻煩的。利用 Fluke 獲得的「保留導線」系統，可以減少在設定上浪費時間，並且可以減少在測試光電系統時出現使用者錯誤。現在，您可以在更短的時間內在現場完成更多的測試。
帶有整合介面的彩色螢幕：按照螢幕上的指示可以輕鬆完成測試
現場 I-V 曲線結果：立即將製造商的 I-V 曲線數據與測量數據進行比較
在現場讀取 I-V 曲線時，SMFT-1000 將根據製造商定義的組件規格，在測試資料載入曲線時顯示曲線。
這樣，無需使用筆記型電腦或平板電腦即可輕鬆做到立即確認測量結果。對新設備上執行 I-V 曲線測試，
以確認是否按照電站的規格運作，或測試現有組件或組件串的運作是否達到預期的性能水準。
記錄外觀檢查，然後用 TruTest™ 太陽能軟體管理數據
將 SMFT-1000 切換到自動測試模式，以進行各種組合的自動測試序列：
-帶有絕緣測試或不含絕緣測試均可
-IEC 62446-1 標準的 1 類或 1 類和 2 類測試
-IEC 62446-1 標準的防護等級 I 或防護等級 II 測試
為滿足光伏系統的 IEC 外觀檢查規定，SMFT-1000 提供方便的設置，可直接在記憶體中記錄觀察結果。之後，可將這些資訊下載至 TruTest™ 軟體並納入專案報告中。
TruTest™ 允許在一個平台上進行太陽能資產管理、資料儲存和報告。無論您是透過 I-V 曲線分析面板效率，還是透過符合 IEC 62446-1 標準的 1 類測試方案對系統進行安全性測試，恰當的資料管理對於為客戶產生易於理解的報告都是至關重要的。 TruTest™ 軟體可以快速且輕鬆地將測量結果從太陽能多功能測試儀直接導入到您的計算機中，整理和分析相關數據，將組件測試數據與先前導入的測量值進行比較，並提供全面的可視化客戶報告。
-輕鬆管理太陽能電站安裝和調試測試的測量數據
-快速建立符合 IEC 62446-1 標準和其他指令的檢驗和報告
-進行 I-V 曲線分析，以簡單的「通過/未通過」方式顯示結果；查看多次電站考察的 I-V 曲線變化
-將研究電站數據與先前的電站數據進行比較，以觀察隨時間的變化
-下載 TruTest 的 60 天免費試玩版。購買軟體金鑰以解鎖精簡版或高級版。
| Fluke SMFT-1000 多功能光伏I-V曲线测试仪 | |||
| 保护导体电阻 (RLo) | |||
| 显示范围 | 测量量程 | 分辨率 | 精度 |
| 0.00 Ω - 19.99 Ω | 0.20 Ω - 19.99 Ω | 0.01 Ω | ±（2 % + 2 位） |
| 20.0 Ω- 199.9 Ω | 20.0 Ω- 199.9 Ω | 0.1 Ω | ±（2 % + 2 位） |
| 200 Ω - 2000 Ω | 200 Ω - 2000 Ω | 1 Ω | ±（5 % + 2 位） |
| 测试电流 | ≥ 200 mA (≤ 2Ω + Rcomp) | ||
| 测试电压 | 4 V DC … 10 V DC | ||
| 极性反转 | 是 | ||
| 测试导线零点 (Rcomp) | 最高 3 Ω | ||
| 光伏组件/光伏组件串，开路电压 (Voc) | |||
| 显示范围 | 测量量程 | 分辨率 | 精度 |
| 0.0 V - 99.9 V | 5.0 V - 99.9 V | 0.1 V | ±（0.5 % + 2 位） |
| 100 V - 1000 V | 100 V - 1000 V | 1 V | ±（0.5 % + 2 位） |
| 极性测试 | 是 | ||
| 光伏组件/光伏组件串，短路电流 (Is/c) | |||
| 显示范围 | 测量量程 | 分辨率 | 精度 |
| 0.0 A - 20.0 A | 0.2 A - 20.0 A | 0.1 A | ±（1 % + 2 位） |
| 绝缘电阻 (RINS) | |||
| 显示范围 | 测量量程 | 分辨率 | 精度 |
| 0.00 MΩ - 99.99 MΩ | 0.20 MΩ - 99.99 MΩ | 0.01 MΩ | ±（5 % + 5 位） |
| 100.0 MΩ - 199.9 MΩ | 100.0 MΩ - 199.9 MΩ | 0.1 MΩ | ±（10 % + 5 位） |
| 200 MΩ - 999 MΩ | 200 MΩ - 999 MΩ | 1 MΩ | ±（20 % + 5 位） |
| 测量量程 | 分辨率 | 精度 | |
| 无负载时的测试电压 |
50 V / 100 V / 250 V，最高 199.9 MΩ 500 V / 1000 V，最高 999 MΩ |
1 V | 0 % 至 + 20 % |
| ≥ 1 mA 时的测试电压 |
250 kΩ 时为 250 V 500 kΩ 时为 500 V 1 MΩ 时为 1000 V |
1 V | 0% 至 10% |
| 测试电流 |
最小 1 mA （250 kΩ / 500 kΩ / 1 MΩ 时） 最大 1.5 mA（短路） |
||
| 阻塞二极管检测 (Vbd) | |||
| 显示范围 | 测量量程 | 分辨率 | 精度 |
| 0.00 V DC - 6.00 V DC | 0.50 V DC - 6.00 V DC | 0.01 V DC | ±（5 % + 10 位） |
| 过电压保护装置 (SPD) | |||
| 显示范围 | 测量量程 | 分辨率 | 精度 |
| 0 V DC - 1000 V DC | 50 V DC - 1000 V DC | 1 V DC | ±（10 % + 5 位） |
| 通过 4 mm 测试插座进行交流/直流电压测量 | |||
| 显示范围 | 测量量程 | 分辨率 | 精度 |
| 0.0 V AC - 99.9 V AC | 5.0 V AC - 99.9 V AC | 0.1 V | ±（2.5 % + 2 位） |
| 100 V AC - 700 V AC | 100 V AC - 700 V AC | 1 V | ±（2.5 % + 2 位） |
| 0.0 V DC - 99.9 V DC | 5.0 V DC - 99.9 V DC | 0.1 V | ±（2.5 % + 2 位） |
| 100 V DC - 1000 V DC | 100 V DC - 1000 V DC | 1 V | ±（2.5 % + 2 位） |
| 检测交流/直流 | 是（自动） | ||
| + / - 极性检查 | 是 | ||
| i100 交流/直流电流钳 | |||
| 显示范围 | 测量量程 | 分辨率 | 精度（直流、交流 50 Hz/60 Hz） |
| 0.0 A DC – 100 A DC | 1.0 A DC – 100 A DC | 0.1 A | ±（5 % + 2 位）* |
| 0.0 A AC – 100 A AC 真有效值 | 1.0 A AC – 100 A AC 真有效值 | 0.1 A | ±（5 % + 2 位）* |
| * 不包括 i100 电流钳的公差 | |||
| i100 电流钳公差 | |||
| 显示范围 | 测量量程 | 输出信号 | 精度（直流、交流 50 Hz/60 Hz） |
| 不适用 | 1 A - 100 A 直流或交流 < 1 kHz | 10 mV/A AC/DC | ± (1.5 % + 0.1 A) |
| 交流/直流功率测量（用 i100 电流钳） | |||
| 显示范围 | 测量量程 | 分辨率 | 精度（直流、交流 50 Hz/60 Hz） |
|
0.0 V AC - 700 V AC 0.0 V DC - 1000 V DC |
5.0 V AC - 700 V AC 5.0 V DC - 1000 V DC |
0.1 V | ±（2.5 % + 2 位） |
| 0 A AC/DC - 100 A AC/DC | 1 A AC/DC - 100 A AC/DC | 0.1 A | ±（6.5 % + 3 位） |
| 0 kW/kVA – 100 kW/kVA | 5 kW/kVA – 100 kW/kVA | 1 kW/kVA | ±（10 % + 4 位） |
| 一般技术指标 | |||
| SMFT-1000 的尺寸 | 10 cm × 25.0 cm × 12.5 cm (3.8 in × 9.8 in × 4.9 in) | ||
| SMFT-1000 的重量 | 1.4 kg (3.09 lb) | ||
| 电池 | 6 节 AA IEC LR6 | ||
| 工作温度 | 0 °C 至 50 °C（32 °F 至 122 °F） | ||
| 存储温度 | -30 °C 至 60 °C（-22 °F 至 140 °F）（电池取下时） | ||
| 工作海拔 | 最高 2000 m | ||
| 存放海拔 | 最高 2000 m | ||
| 安全性 | |||
| SMFT-1000 光伏分析仪 |
IEC 61010-1 污染等级 2 IEC 61010-2-034 CAT III 1000 V dc、CAT III 700 V AC |
||
| i100 Current Clamp | IEC 61010-2-032，D 型（适用于绝缘导体），1000 V | ||
| 附件 | IEC 61010-031 | ||
| TL1000-MC4 | CAT III 1500 V, 20 A | ||
| TP1000 远程探头（带盖） | CAT IV 600 V、CAT III 1000 V，10 A | ||
| TP1000 远程探头（不带盖） | CAT II 1000 V，10 A | ||
| TL1000 测试导线 | CAT III 1000 V, 10 A | ||
| TL1000/30M 测试导线 |
CAT III 1000 V、CAT IV 600 V， 5 A（卷装）10 A（已完全展开） |
||
| TP74 测试探头（带盖） | CAT III 1000 V, 10 A | ||
| TP74 测试探头（不带盖） | CAT II 1000 V，10 A | ||
| AC285 鳄鱼夹 | CAT III 1000 V, 10 A | ||
| 性能 | IEC 61557-1、IEC 61557-2、IEC 61557-4、IEC 61557-10 | ||
| 电磁兼容性 (EMC) | |||
| 国际 |
IEC 61326-1：便携式电磁环境，CISPR 11：第 1 组，A 类 第 1 组：设备会有意产生和/或使用导通耦合射频 能量，这是设备自身内部运行的必要条件。 A 类：设备适用于非家庭用途以及未直接连接到为住宅建筑物供电的低电压网络的任意设备。由于传导干扰和辐射干扰，在其他环境中 可能难以保证电磁兼容性。 小心：此设备不可用于住宅环境，此类环境中可能 无法提供充分的无线电接收保护。 |
||
| 无线射频模块 | |||
| 频率范围 | 2.402 GHz 至 2.480 GHz | ||
| 输出功率 | 8 dBm | ||
