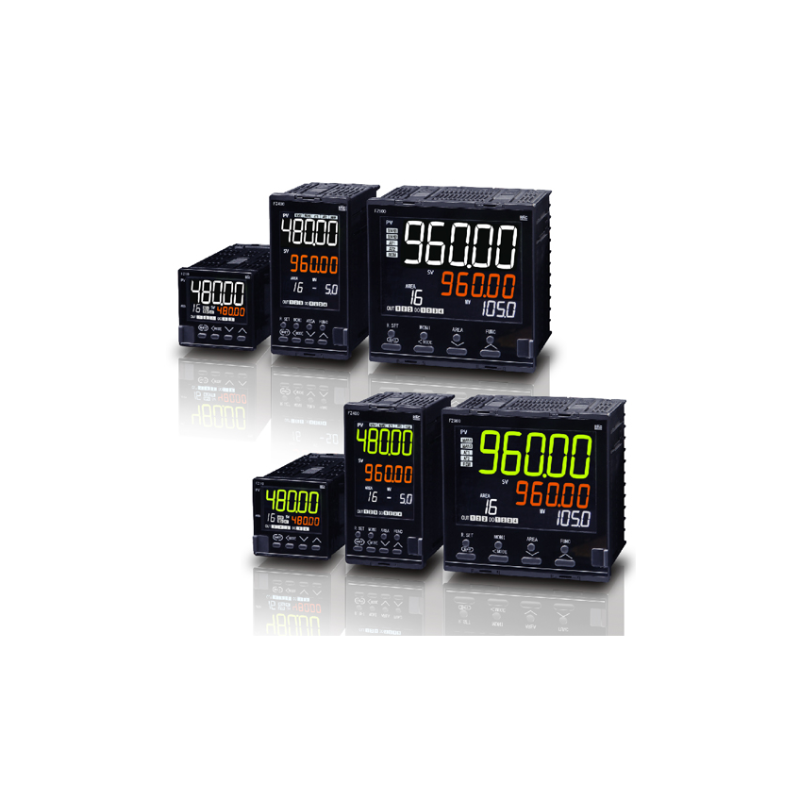

主要特長

在48mm方形尺寸上搭載前面專用通訊接口

全機型配備前方專用通訊介面提高了現場維護性。

配備了支援控制器·顯示器設定資料管理工具PROTEM2。

映襯設備配備大型高亮度LCD顯示器

配備了即使遠距離也能識別的大型LCD顯示器。

PV（量測值）可選擇綠色或白色。

透過2路輸入實現多種應用

2CH（2迴路）控制

1台控制器可以控制2CH。

2輸入聯動功能

在設定的水準處切換輸入1和輸入2的功能。

串級控制（控制迴路聯合功能）

配備了實現串級控制的專用自整定功能。

差溫控制功能

輸入1和輸入2的PV值的差異保持不變的控制功能。

進一步提高了控制性能和功能

配備了抑制過衝·低谷下降量的主動功能。

在使用簡易程式控制場合，或有較大的設定變更時，可以使用等級PID功能。

多種資訊顯示，還可以自訂

用3行顯示器顯示豐富的資訊。 ※只有FZ400/FZ900有3行顯示

主要規格

• 輸入點數：最大2點※FZ110 1點
• 輸入種類：通用輸入※輸入範圍參考輸入值範圍代碼表（型號·價格）

1）熱電偶輸入：K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L

2）測溫電阻輸入：Pt100, JPt100 (3線式）

3）低直流電壓電流輸入：DC0～10mV, DC0～100mV,DC0～20mA, DC4～20mA

4）高直流電壓輸入：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V,D C-10～+10V

• 取樣週期：0.05秒

※作為2迴路控製或串級控制使用時是0.1秒

• 測量精度：±（顯示值的0.1%+1digit）※依輸入·範圍不同有差異
• 輸出1（OUT1）※控制·事件·加熱器斷線功能·控制迴路斷線·類比傳輸等

1）繼電器接點輸出（a）：FZ110 1a接點

2）繼電器接點輸出（b）：FZ400/FZ900 1c接點※使用高耐久性繼電器

3）驅動SSR用電壓脈衝輸出：DC 0/12V

4）電流輸出：DC 0～20mA, DC 4～20mA

5）電壓連續輸出：DC0～5V, DC1～5V, DC0～10V

6）電晶體輸出：容許負載電流100 mA

＜供選規格＞

• 輸出2（OUT2）※控制·事件·加熱器斷線功能·控制迴路斷線·類比傳輸等

1）繼電器接點輸出（a）：FZ110 1a接點

2）繼電器接點輸出（b）：FZ400/FZ900 1a接點 ※使用高耐久性繼電器

3）驅動SSR用電壓脈衝輸出：DC 0/12V

4）電流輸出：DC 0～20mA, DC 4～20mA

5）電壓連續輸出：DC0～5V, DC1～5V, DC0～10V

6）電晶體輸出：容許負載電流100 mA

• 輸出3（OUT3）出力3（OUT3）通用輸出

※控制·事件·加熱器斷線功能·控制迴路斷線·類比傳輸等

1）驅動SSR用電壓脈衝輸出：DC 0/14V

2）電流輸出：DC 0～20mA, DC 4～20mA

• 數位輸出（DO：最大4點）※FZ110 最大2點

繼電器觸點輸出：1a觸點

• 事件功能（最大4點） ※FZ110 最大2點
• 遠端輸入

1）低直流電壓電流輸入：DC0～10mV, DC0～100mV,DC0～20mA, DC4～20mA

2）高直流電壓輸入：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V,D C-10～+10V

• 事件輸入（最大6點）※FZ110 最大3點

事件輸入種類：RUN/STOP切換，AUTO/MAN切換，輸入2的用途切換，連鎖解除，

峰值/谷值保持解除，自整定ON/OFF，

設定鎖定/解鎖切換，正/逆動作切換，儲存區切換（SET有/無）

儲存區域跳轉

• 類比傳輸輸出（最大1點）

1）直流電流輸出：DC0～20mA, DC4～20mA

2）直流電壓輸出：DC0～5V, DC1～5V, DC0～10V

• 通訊功能：通訊方式RS-422A / RS-485

＜一般規格＞

• 電源電壓（額定）：AC100～240V / AC24V / DC24V
• 容許周圍溫度：-10～55℃
• 重量：FZ110 約122g

FZ400 約221g

FZ900 約291g

• 安全標準：UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE標誌：低電壓指令（LVD）EN61010-1

EMC指令EN61326-1

RCM EN55011
