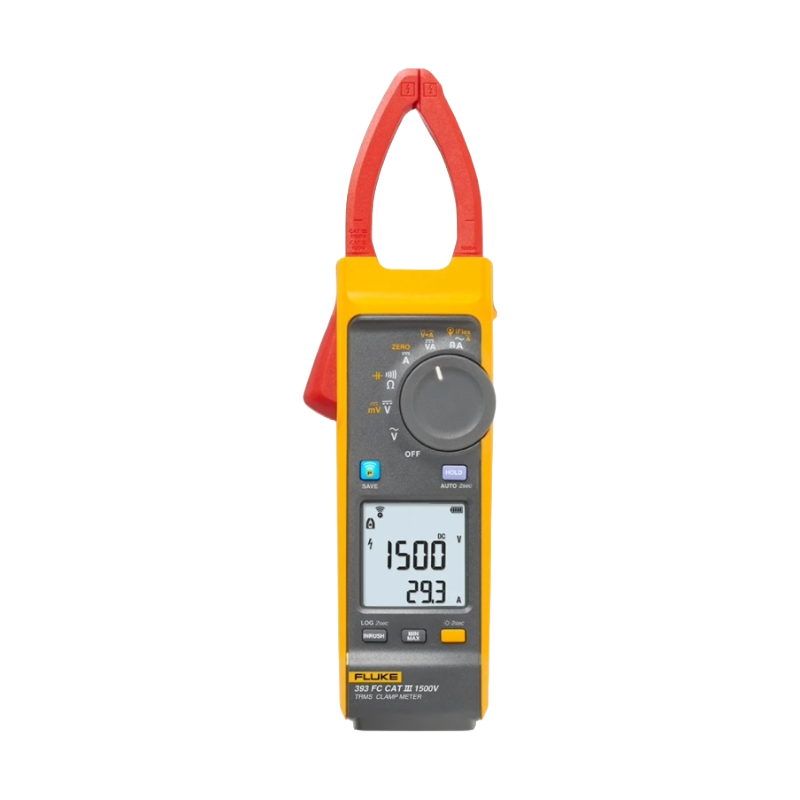

Fluke 393 CAT III 1500 V 真有效值太陽能電流鉤錶具備 iFlex，專為在高壓直流環境下作業的太陽能光電 (PV) 安裝技師和維護專業人員而設計。PV 陣列、風力發電、電氣鐵路、資料中心電池組讓供電不間斷。電流鉤錶可透過測試導線測量高達 1500 V 直流電、1000 V 交流電，並透過夾鉗測量高達 999.9 A 直流電或交流電。隨附的 iFlex 軟式電流探棒的交流電電流測量範圍可最高擴展至 2500A。 Fluke 393 具有細夾鉗，方便您在擁擠的匯流箱中夾取纜線。此外，測試導線經特別設計，以配合您作業需要作為最優先考量，並且符合 CAT III 1500 V 直流電等級。
規格：
一般
任何端子和地線之間的最高電壓
交流電
1000 V
直流電
1500 V
電池
2 AA IEC LR6 鹼性
顯示器
有背光的雙重顯示螢幕
自動關閉電源
20 分鐘
電氣
準確度
在對電錶進行校準後的 1 年以內，精確度在操作溫度為攝氏 18 至 28 度，相對濕度為 0 % 至 75 % 的條件下皆保持有效。準確度規格採用格式：±([% 的讀數] + [最低有效位數])。
溫度係數
高於 28 °C 或低於 18 °C 時，每增加或降低 1 °C，指定精確度即增加 0.1 倍
交流電流：夾鉗
範圍
999.9 A
解析度
0.1 A
準確度
2 % + 5 位數 (10 Hz 至 100 Hz)
2.5 % + 5 位數 (100 Hz 至 500 Hz)
峰值係數 (50/60 Hz)
2.5 @600.0 A
3.0 @500.0 A
1.42 @999.9 A
增加 2 % 的時機：C.F.>2
交流電流：軟式電流探棒
範圍
999.9 A
2500 A
解析度
0.1 A (≤999.9 A)
1 A (≤2500 A)
準確度
3 % RD + 5 位數 (10 Hz 至 500 Hz)
峰值係數 (50/60Hz)
2.5 @1400 A
3.0 @1100 A
1.42@2500 A
增加 2 % 的時機：C.F.>2
位置敏感度
距最佳位置的距離
i2500-10 Flex
i2500-18 Flex
錯誤
A
12.7 mm (0.5 in)
35.6 mm (1.4 in)
±0.5 %
B
20.3 mm (0.8 in)
50.8 mm (2.0 in)
±1.0 %
C
35.6 mm (1.4 in)
63.5 mm (2.5 in)
±2.0 %
測量不確定性會假設對準中心的主要導體處於最佳位置、沒有外部電力或磁場，而且處在作業溫度範圍內。
直流電流
範圍
999.9 A
解析度
0.1 A
準確度
2 % RD + 5 位數[1]
[1] 當使用歸零 ( B ) 功能以補償偏移。
交流電壓
範圍
600.0 V
1000 V
解析度
0.1 V (≤600.0 V)
1 V (≤1000 V)
準確度
1 % RD + 5 位數 (20 Hz 至 500 Hz)
直流電壓
範圍
600.0 V
1500 V
解析度
0.1 V (≤600.0 V)
1 V (≤1500 V)
準確度
1 % RD + 5 位數
mV dc
範圍
500.0 mV
解析度
0.1 mV
準確度
1 % RD + 5 位數
安培頻率：夾鉗
範圍
5.0 Hz 至 500.0 Hz
解析度
0.1 Hz
準確度
0.5 % RD + 5 位數
觸發電壓
5 Hz 至 10 Hz，≥10 A
10 Hz 至 100 Hz，≥5 A
100 Hz 至 500 Hz，≥10 A
安培頻率：軟式電流探棒
範圍
5.0 Hz 至 500.0 Hz
解析度
0.1 Hz
準確度
0.5 % RD + 5 位數
觸發電壓
5 Hz 至 20 Hz，≥25 A
20 Hz 至 100 Hz，≥20 A
100 Hz 至 500 Hz，≥25 A
電壓頻率
範圍
5.0 Hz 至 500.0 Hz
解析度
0.1 Hz
準確度
0.5 % RD + 5 位數
觸發電壓
5 Hz 至 20 Hz，≥5 V
20 Hz 至 100 Hz，≥5 V
100 Hz 至 500 Hz，≥10 V
直流功率
範圍
600.0 kVA (600.0 V dc 範圍)
1500 kVA (1500 V dc 範圍)
解析度
0.1 kVA
1 kVA
準確度
2 % RD + 2.0 kVA
2 % RD + 20 kVA
電阻
範圍
600.0 Ω
6000 Ω
60.00 kΩ
解析度
0.1 Ω(≤600.0 Ω)
1 Ω(≤6000 Ω)
0.01 kΩ (≤60.00 kΩ)
準確度
1 % RD + 5 位數
電容
範圍
100.0 μF
1000 μF
解析度
0.1 μF (≤100.0 μF)
1 μF (≤1000 μF)
準確度
1 % RD + 5 位數
浪湧觸發層級
5 A
機械
尺寸 (長 x 寬 x 高)
281 mm x 84 mm x 49 mm
重量 (含電池)
520 g
鉗口
34 mm
軟式電流探棒直徑
7.5 mm
軟式電流探棒纜線長度
(探頭距電子接頭)
1.8 m
環境
操作溫度
-10 °C 到 50 °C
存放溫度
-40 °C 到 60 °C
操作濕度
非凝結 (<10°C)
≤90 % 相對濕度 (10 °C 至 30 °C)
≤75 % 相對濕度 (30 °C 至 40 °C)
≤45 % 相對濕度 (40 °C 至 50 °C)
操作海拔高度
2000 m
存放海拔高度
12 000 m
防護 (IP) 等級
IEC 60529：IP54 非操作中
電磁相容性 (EMC)
國際
IEC 61326-1：可攜式，電磁環境，IEC 61326-2-2 CISPR 11：Group 1，Class A
Group 1：為設備內部產生，且/或使用傳導式耦合無線電頻能量，此為設備本身進行內部運作必須的能量。
Class A：適用於家庭以及直接連至低電壓供電網絡的家庭用途以外所有屋宅使用的設備。由於傳導和輻射干擾，在其他環境可能無法確保電磁相容性。
小心：本設備不得用於住家環境，在這類環境下或許無法提供足夠的無線電接收防護。
韓國 (KCC)
Class A 設備 (工業廣播及通訊設備)
Class A：設備符合工業電磁波設備規定，銷售者與使用者應多加注意。本設備專供業務環境使用，而非住家使用。
美國 (FCC)
47 CFR 15 子編 B。根據條款 15.103，本產品視為例外裝置。
安全性
一般
IEC 61010-1，第 2 級污染
測量
IEC 61010-2-032：CAT III 1500 V / CAT IV 600 V
IEC 61010-2-033：CAT III 1500 V / CAT IV 600 V
無線電
無線電頻率認證
FCC ID：T68-FBLE，IC：6627A-FBLE
無線電頻率範圍
2400 MHz 至 2483.5 MHz
輸出電力
<100 mW
精簡版歐盟符合性聲明
Fluke 特此聲明本產品中包含的無線電設備符合指令 2014/53/EU。
歐盟聲明的完整內容可自下列網際網路位址取得：
www.fluke.com/en-us/declaration-of-conformity
專為太陽能和風力發電系統設計： 適用於各種太陽能和風力發電系統的測試需求。 高精度測試： 提供卓越的測試精度，確保準確的數據分析。 多功能性： 具有多種測試功能，包括電壓、電流、電阻等，滿足各種測試需求。 堅固耐用： 耐用的外殼設計，適應各種惡劣環境和工作條件。 便攜性： 輕便、易攜帶，方便在不同場所進行測試工作。 安全保護： 具備安全特性，保護使用者免受電氣危害。 這些特點使得Fluke 393 成為太陽能和風力發電行業專業測試的首選工具。
