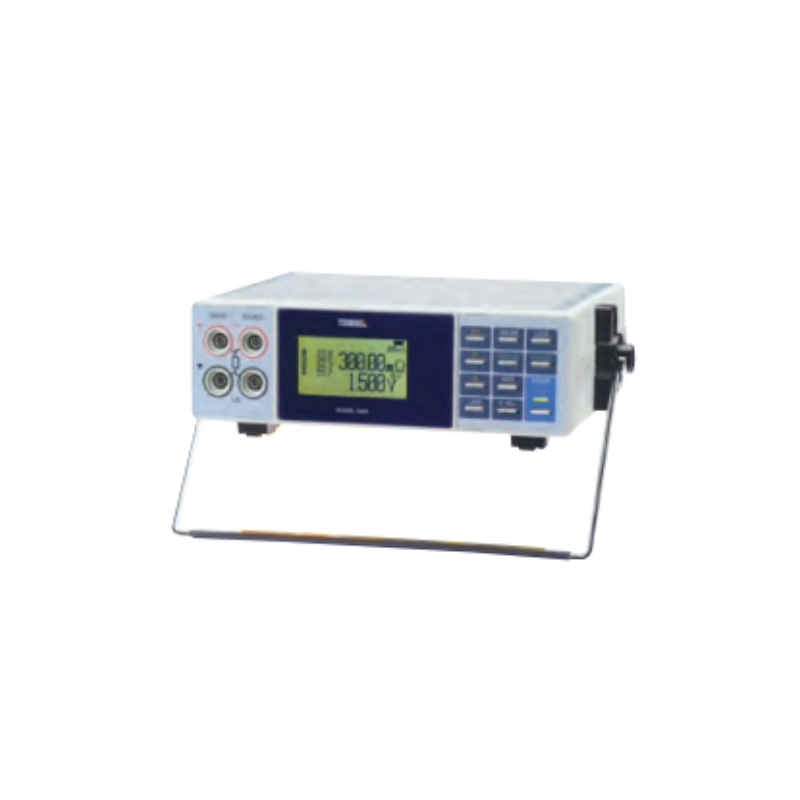

| Code | Description |
|---|---|
| Nil(blank) | Without temperature input |
| 01 | With temperature input |
| Measurement ranges | 30 mΩ, 300 mΩ, 3Ω 3 ranges |
|---|---|
| Accuracy | |
| Measuring frequency | AC 1 kHz ± 20 Hz |
| Measurement current | 7.4 mA(30 mΩ range), 1 mA(300 mΩ), 100 μA(3 Ω) |
| Max. Applied voltage | 200 V DC for all ranges |
| Sampling time | 2/sec (SLOW mode) 10/sec. (FAST mode) |
| Response speed | 1.6 s (SLOW mode) 0.667 s (FAST mode) |
| Measurement method | 4-terminal method |
| Temperature measuring range |
K type thermocouple: from -100.0 to 1300.0 °C J type thermocouple: from -140.0 to 1200.0 °C T type thermocouple: from -200.0 to 400.0 °C |
| Power supply | LR6 (AA) Alkaline batteries × 6, AC adaptor (100/ 200 V +/- 10%) |
| Weight | Approx. 1 kg |
| Dimensions | 206 (W) x 65 (H) x 169 (D) mm |
| Accessories | Kelvin clip , AC adaptor, LR6(AA)Alkaline batteries × 6 |
※確度：23℃±5℃、45～75%RH
①オプション
記号
仕様
ブランク
標準仕様
01
温度測定機能付
測定範囲
抵 抗 測 定
測定レンジ
30mΩ
300mΩ
3Ω
分解能
1μΩ
10μΩ
100μΩ
測定電流
7.4mA
1mA
100μA
確度
± (0.5% of rdg.+ 8digit)
温度係数
± (0.05% of rdg.+ 0.8digit)/℃
開放端子電圧
20mVピーク以下（解除機能付）
電 圧 測 定
測定レンジ
±15V
±150V
分解能
1mV
10mV
確度
± (0.05% of rdg.+ 5digit)
温度係数
± (0.005% of rdg.+ 0.5digit)/℃
※サンプリングがFASTの時は、確度に3digitを加算
温 度 測 定 (オプション)
測温センサ
測温範囲
確度
K
-100.0～1300.0℃
± (0.1% of rdg.+ 0.6℃) … -100.0～0.0℃
± (0.1% of rdg.+ 0.5℃) … 0.0～1300.0℃
J
-140.0～1200.0℃
± (0.1% of rdg.+ 0.5℃)
T
-200.0～ 400.0℃
± (0.1% of rdg.+ 0.5℃)
仕様
抵抗測定
測定方法
交流4端子法
最大許容印加電圧
全レンジ 200V DC
測定周波数
交流 1kHz ± 20Hz
表示
LCD表示 ゼロサプレス機能付
抵抗測定：35000
電圧測定：15000
サンプリング周期
SLOW
：
2回/秒
FAST
：
10回/秒
応答速度
SLOW
：
約1.6s
FAST
：
約667ms
温度測定
（オプション）
入力点数
4点（測温センサは同一種）
スキャン周期
1秒
入力間絶縁
温度測定入力4ch間絶縁
抵抗測定入力・電圧測定入力間と絶縁
出力
アナログ出力
抵抗値表示30000（又は3000）に対してDC3V出力
RS-232C
※ユーティリティソフト（別売）有り
絶縁抵抗
DC500V 100MΩ以上
耐電圧
端子一括/外箱間
AC1000V
1分間
測定端子/出力端子間
AC500V
1分間
供給電源
単三形アルカリLR6 乾電池6本
またはACアダプタ使用
連続使用時間
アルカリLR6 約7時間
動作周囲温度
0～50℃
保存温度
-20～70℃
質量
約1kg
寸法
205(W)×64(H)×169(D)mm （突起部含まず）
付属品
ケルビンクリップ 5811-21C ×1本
単三乾電池 ×6本
ACアダプタ ×1個
取扱説明書 ×1部
オプション
ユーティリティーソフト（RS-232C） 5890-01
※確度：23℃±5℃、45～75%RH
※サンプリングがFASTの時は、確度に3digitを加算
