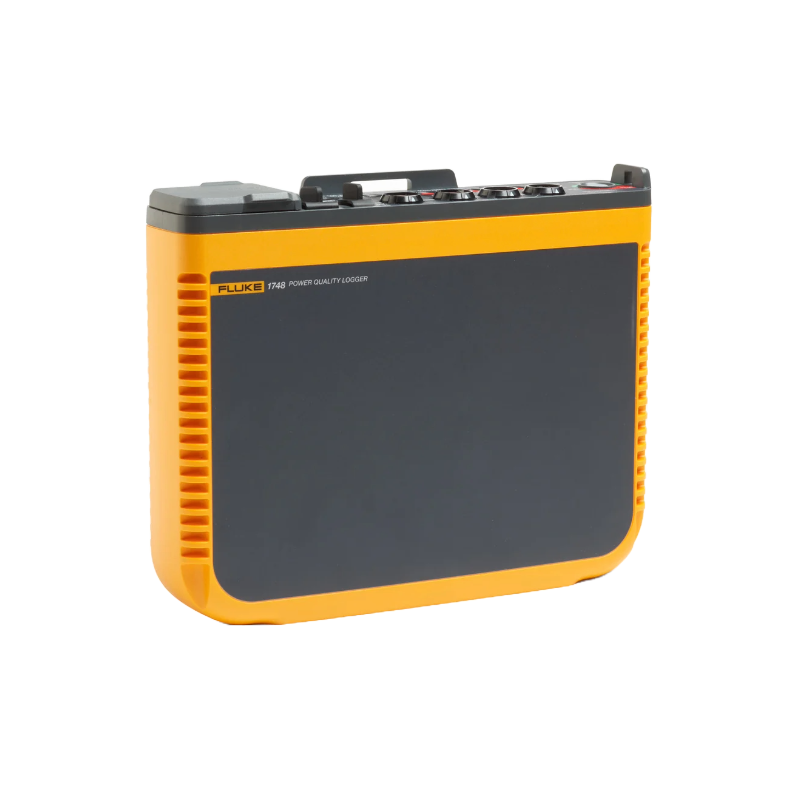

Fluke 1742、1746 和 1748 三相電能品質記錄儀

-測量三相電壓及電流的所有數值，加上中性電流：三相和中性電壓導線以及四種彈性電流探針。
-完整記錄：儀器可儲存超過 20 個不同記錄工作階段。自動記錄廣泛的電力範圍和電力品質變量，讓您絕對不會錯過測量趨勢。
-以優質的精確度進行測量：符合針對「測試與測量技術—電力品質測量方法」的 IEC 61000-4-30 等級 A 版本 3 嚴格標準。
-記錄驟降、驟昇和中斷： 1748 包括事件波型記錄和 RMS 事件檔案，以及日期、時間戳記和嚴重性資訊，可協助您精確判定電力品質問題可能的根本原因。
-測量關鍵電力品質參數： Measures 電壓和電流諧波及間諧波，也包括失衡、閃動和快速電壓變化。
-業界最高安全等級： 600 V CAT IV/1000 V CAT III 安全等級適用於維修入口端及下游端。

數量 :

Fluke 1742、1746 和 1748 三相電力品質記錄器，讓您取得所需資料快速容易，以利即時做出重要的電力品質和能源的決策。

Compact and rugged, the Fluke 1740 系列三相電力品質記錄器精巧又堅固耐用，設計特別針對需要靈活進行疑難排除、量化能源使用與分析電力分配系統的技術人員和工程師。Fluke 1740 系列完全遵守 IEC 61000-4-30 等國際電力標準，並能同步記錄多達 500 項參數，同時也能擷取事件，使其比以往更容易找出週期性和難找的電力品質問題。其中所附的 Energy Analyze Plus 軟體按照 EN 50160 和 IEEE 519 等國家和國際標準，可在維修入口、變電所或電載時快速取得電力品質。

最佳化的使用者介面、彈性電流探棒和智慧型測量驗證功能可讓您透過數位驗證並修正連接，使得設定比先前更加輕鬆並減少測量不確定性。使用無線連線 (WiFi) 在現場直接檢視資料，縮短您身處潛在危險環境的時間，並減少穿戴 PPE 防護設備的麻煩。

哪種電力品質記錄儀最符合您的需求？

記錄	1742	1746	1748
電能量	•	•	•
基本電力品質	選購項目	•	•
進階電力品質	選購項目	選購項目	•

Fluke 1748 可針對各個平均週期記錄超過 500 項不同參數。藉此您可詳細分析電力品質，連結週期性事件與詳細波型資料的關係，有助於找出干擾的根本問題。針對基本的電力品質記錄，Fluke 1746 擷取所有相關電力參數，以實施節能研究和電網規劃，並可選擇完整升級到 1748。針對簡單的負載和能源研究，Fluke 1742 以耐用套組提供最佳效能，並且可升級到 1746 或完整的 1748 功能。

規格
準確度
參數		範圍	最大解析度	參考條件下的固有準確度 (% 的讀數 + % 的範圍)
電壓		1000 V	0.1 V	額定電壓的 ±0.1 % 1, 2
電流：直接輸入	i17xx-flex 1500IP 24 1500 A	150 A	0.01 A (最小 1.5A) 3	±(1% + 0.02%)
		1500 A	0.1 A
	i17xx-flex 3000IP 24 3000 A	300 A	0.01 A (最小3.0 A) 3	±(1% + 0.03%)
		3000 A	0.1 A
	i17xx-flex 6000IP 36 6000 A	600 A	0.01 A (最小6.0 A) 3	±(1.5% + 0.03%)
		6000 A	0.1 A
	i40s-EL 鉤錶	4 A	1 mA	±(0.7% + 0.02%)
		40 A	10 mA
頻率		42.5 Hz 到 69 Hz	0.01 Hz	±(0.1%) 2
輔助輸入		±10 V dc	0.1 mV	±(0.2% + 0.02%)
最小/最大電壓		1000 V	0.1 V	額定輸入電壓的 ±0.2 % ="1"
最小/最大電流		依配件定義	依配件定義	±(5% + 0.2%)
電壓的 THD		1000%	0.10%	± 2.5%
電流的 THD		1000%	0.10%	± 2.5%
2 次至 50 次電壓諧波		1000 V	0.1 V	≥ 1 V：讀數的 ±5%
				< 1 V：±0.05V
2 次至 50 次電流諧波		依配件定義	依配件定義	≥ 目前讀數的 3%：±5% 讀數
				< 目前讀數的 3%：±0.15% 範圍
Flicker P LT ，P ST		0 至 20	0.01	5%
電流探針準確性
參數	影響量	iFlex1500IP-24	iFlex3000IP-24	iFlex6000IP-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
有效功率 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
有效能量 E a
視在功率 S	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
視在能量 E ap
無效功率 Q	0 ≤ PF ≤ 1	所測量到視在功率的 2.5%
無效能量 E r
功率因數 PF	-	±0.025
位移功率
因素 DPF/cosΦ
其他不確定因素的範圍比率	V P-N >250 V	0.015%	0.023%	0.023%	0.015%
="1" 100 V … 500 V 範圍，亦稱 Udin 2 0 °C … 45 °C：固有準確度 x 2，0 °C … 45 °C　之外：固有準確度 x 3 3 詳情請參考作業手冊參考條件：環境性：23 °C ± 5 °C，儀器製造運作 30 分鐘，無外部電/磁場，RH <65 % 輸入條件：Cosφ/PF=1，正弦信號 f=50 Hz/60 Hz，供電 120 V/230 V ±10 %. 電流和電源規格：輸入電壓 1 ph：120 V/230 V 或 3 ph wye/delta：230 V/400 V 輸入電流：I > I 範圍的 10 % 鉤錶的主要導體或中心位置的羅氏線圈溫度係數：每個超過 28 °C 或低於 18 °C　的度數再加上　0.1 x 特定準確性

電氣規格
電源供應
電壓範圍	100 V 到 500 V，由測量電路供電時使用安全插頭輸入
電壓範圍	100 V 到 240 V MA-C8，使用標準電源線 (IEC 60320 C7)
功率消耗	最高 50 VA (當使用 MA-C8 變壓器時最高為 15 VA)
效率	≥ 68.2% (符合能源效率規範)
最大無負載消耗	< 0.3 W，僅在使用 IEC 60320 輸入供電時
市電頻率	50/60 Hz ±15%
電池	鋰離子電池 3.7 V、9.25 Wh，客戶可自行更換
使用電池的操作時間	通常為 4 小時
充電時間	< 6 小時
資料擷取
解析度	16 位元同步取樣
取樣頻率	50/60 Hz 時為 10.24 kHz，同步為市電頻率
輸入訊號頻率	50/60 Hz (42.5 到 69 Hz)
電路類型	1- Φ ，1- Φ IT，分相，3- Φ delta，3- Φ wye，3- Φ wye IT，3- Φ wye 平衡，3- Φ Aron/Blondel (2-element delta)，3- Φ delta open leg，僅電流 (負載研究)
資料儲存	內部快閃記憶體 (非使用者可更換)
記憶體大小	可儲存 4 週內間隔為 1 分鐘的 20 個一般記錄工作階段和 500 個事件
基本間隔
測量參數	電壓、電流、輔助、頻率、THD V、THD A、功率、功率因數、基礎功率、DPF、能源
平均間隔	使用者可選擇：1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘
平均時間最小/最大值	電壓，電流：完整週期 RMS，每半週期更新一次 (URMS1/2，根據 IEC61000-4-30 輔助，功率：200ms)
需求間隔 (能源計量模式)
測量參數	能源 (Wh、varh、VAh)、PF、最大需求、耗能
間隔	使用者可選擇： 5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關閉
電力品質測量
測量參數	電壓、頻率、不平衡、電壓諧波、THD V、電流、諧波、THD A、TDD、電壓間諧波、電流間諧波、TID A、閃動、電源控制訊號、低於/超過偏差
平均間隔	所有參數 10 分鐘 2 小時 (l長期閃動 PLT) 諧波的 150/180 週期 (3 秒) (需要針對 IEEE519/報告的軟體)
個別諧波	第　2　到第　50　次諧波依據應用程式按照 IEC 61000-4-7 使用者可設定編組：次分組 (諧波 + 間諧波)、分組或僅為諧波箱
間諧波	1 次至 50 次諧波
諧波失真總計	於第 50 次電壓諧波計算
事件	電壓：驟降、驟升、中斷，電流：湧入電流 1748：電源控制訊號、瞬變 (低頻)
觸發記錄	RMS 檔案：每半個電壓及電流週期更新一次完整週期 RMS，最大到 11 秒 (依照 IEC 61000-4-30 為 URMS1/2)
	電壓和電流波形最大到 200 ms，10/12 週期
	電源控制訊號：設定電頻的 10/12 週期 RMS 記錄，最高 120 秒
湧入電流	根據 1/2 週期 RMS 恆穩觸發的 RMS 數據圖表
閃爍	依循 IEC 61000-4-15 和 IEEE 1453
電源控制訊號	最高到 3 kHz 的兩名使用者定義頻率
PQ 健康狀態	以一張圖表概述電力品質測量。可取得每個參數的詳細資料
EN 50160	遵循標準
可編程的 PQ 限制	針對當地的標準依循要求，可啟動使用者規定限制
標準相容性
諧波	IEC 61000-4-7： Class 1
諧波	IEEE 519 (短時間和極短時間諧波)
電力品質	IEC 61000-4-30 Class A、IEC 62586-1、IEC 62586-2 (PQI-A-PI 裝置)
電源	IEEE 1459
電力品質法務遵循	EN 50160
安全性	一般：IEC 61010-1，第 2 級污染
	測量規範：IEC 61010-2-033：CAT IV 600 V / CAT III 1000 V
	供電：過壓第 IV 類，第 2 級汙染
	鋰離子電池：IEC 62133
介面
USB-A	使用 USB 快閃磁碟傳輸檔案，韌體更新，最大供應電流：120 mA
WiFi	透過直接連線或 WiFi 基礎結構進行檔案傳輸和遠端控制
藍牙	詳閱 Fluke Connect® 3000 系列模組的輔助測量資料 (須有支援的 USB 轉 BLE 或 WiFi/BLE 轉換器，檢查可用性)
USB-mini	資料下載裝置到電腦
電壓輸入
輸入通道數量	4 通道 (參考中性的 3 相)
最大輸入電壓	1000 Vrms，CF 1.7
輸入阻抗	10 MΩ
頻寬	42.5 Hz 到 3.5 kHz
比率	1:1 以及可調整
測量類別	1000 V CAT III/600 V CAT IV
電流輸入
輸入通道數量	4 (3 相和中性)，自動針對所附的偵測器選擇模式
輸入電壓	鉤錶輸入：500 mVrms/50 mVrms；CF 2.8
輸入電壓	羅氏線圈輸入：50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；CF 4；皆在額定探棒範圍內
範圍	1 A 到 150 A/10 A 到 1500 A，使用細彈性電流探棒 i17XX-flex1500 IP 24
	3 A 到 300 A/30 A 到 3000 A，使用細彈性電流探棒 i17XX-flex3000 IP 24
	6 A 到 600 A/60 A 到 6000 A，使用細彈性電流探棒 i17XX-flex6000 IP 36
	40 mA 到 4 A/0.4 A 到 40 A，使用 40 A 鉤錶 i40s-EL
頻寬	42.5 Hz - 3.5 kHz
比率	1:1 以及可調整
輔助輸入
輸入通道數量	2 (以輔助變壓器模擬，或同時最高 2 個 BLE 裝置)
輸入範圍	直流電 0 至 ± 10 V，或直流電 0 至 ± 1000 V (採用選購的變壓器), 1 讀數 / 秒
比率因數	格式：mx + b (增益和位移) 使用者可設定
顯示單位	使用者可設定 (7 個字元，例如 °C、psi 或 m/s)
無線藍芽連線 (檢查可用性)
輸入通道數量	2
支援模組	Fluke Connect® 3000 系列
擷取	1 讀數/s
環境規格
操作溫度	-25 °C 到 +50 °C (-13 °F 到 122 °F) ="1"
存放溫度	不含電池：-25 °C 到 +60 °C (-13 °F 到 140 °F)，包含電池：-20 °C 到 +50 °C (-4 °F 到 122 °F)
操作濕度	IEC 60721-3-3：3K6：
	-25 °C 到 +30 °C (-13 °F 到 +86 °F)：≤ 100 %
	40 °C (104 °F)：55 %
	50 °C (122 °F)：35 %
操作海拔	2000 公尺 (最高 4000 公尺，減額至 1000 V CAT II/600 V CAT III/300 V CAT IV)
存放海拔高度	12,000 m
外殼	IEC 60529：IP50
外殼	IEC 60529：IP65，採用 IP65 等級電壓連接器
振動	IEC 60721-3-3 / 3M2
電磁相容性 (EMC)	EN 61326-1：工業 CISPR 11：Group 1, Class A
	IEC 61000-6-5 電廠環境
	韓國 (KCC)：Class A 設備 (工業廣播及通訊設備)
	USA (FCC)：47 CFR 15 B 子部分。根據條款 15.103，本產品被視為例外裝置
一般規格
保固	兩年 (不包括電池)
	配件：一年
	校準週期：二年
尺寸	23.0 cm x 18.0 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in)
重量	儀器：1 kg (2.2 lb)
竄改防護	接受固定線纜 (最大 Φ 6mm)
="1" 裝置開啟電源前，應預熱產品到 -10 °C (+14 °F)
i17XX-FLEX1.5KIP Flexible Current Probe 規格
測量範圍	1 到 150 A 交流/ 10 到 1500 A 交流
探棒連接線長度	610 mm (24 in)
探棒連接線直徑	7.5 mm (0.3 in)
重量	170 g (0.38 lb)
最小可彎曲半徑	38 mm (1.5 in)
非破壞性電流	100 kA (50/60 Hz)
溫度係數超過操作溫度範圍	讀數的 0.05 %/°C (讀數的 0.028 %/°F)
工作電壓	1000 V CAT III、600 V CAT IV
輸出纜線長度	2.0 m (6.5 ft)
探棒連接線材料	TPR
重量	115 公克
探棒連接線材料	TPR
耦合材料	POM + ABS/PC
輸出連接線	TPR/PVC
操作溫度	-20 °C 到 +70 °C (-4 °F 到 158 °F)，測試的導線溫度不應超過 80 °C (176 °F)
溫度，非操作中	-40 °C 到 +80 °C (-40 °F 到 176 °F)
相對溼度，操作中	15% 至 85%，無凝結
IP 等級	IEC 60529：IP65
保固	一年

高精確度測量：提供高精確度的三相電壓、電流、功率等測量，準確捕捉各種電能品質問題，包括波形、諧波等。

多功能性測試：具有多種測量模式，包括電力、能量、諧波分析、電壓暫降、電壓脹泡等，適應各種複雜電力環境。

即時數據監控：提供實時電能品質數據監控，包括電壓、電流、頻率等，方便用戶實時了解系統狀態。

大容量數據存儲：具備大容量內存，能夠長時間存儲大量測量數據，支持長期監測和趨勢分析。

便攜性：輕巧便攜，適合各種現場應用，方便用戶進行移動測試。

工業生產：用於監測重要生產設備的電能品質，確保設備的穩定運行，提高生產效率。

商業建築：用於商業樓宇的電能系統監測，幫助節能減排，降低能源成本。

電力系統：用於監測供電系統的電能品質，保障供電的穩定性和可靠性。

可再生能源系統：用於太陽能、風能等可再生能源系統的監測，確保穩定的電力輸出。

科學研究：用於科學實驗和研究領域，記錄電能品質數據，支持科學研究工作的進行。

Fluke 1742、1746 和 1748 三相電能品質記錄儀具有高度的可靠性和多功能性，廣泛應用於各種需要監測和分析電能品質的場合，為用戶提供準確的數據支持，幫助優化能源使用和提高系統穩定性。
