Optris 金屬CT雷射 CT雷射 1M 高性能兩件式工業紅外線 1M 高溫計，帶雷射瞄準功能

optris CTlaser 1M 紅外線測溫儀可精確快速地測量金屬表面的高溫。其短波長測量特性不僅能測量金屬溫度，還能測量金屬氧化物和陶瓷。此外，CTlaser 高溫計還配備創新的雙雷射瞄準器，能夠精確標記任何距離的測量點。

溫度範圍：485°C至2200°C
光譜範圍：1.0 µm
反應時間：1毫秒
高光學解析度
雷射瞄準

數量 :

產品敘述
規格

Optris CTlaser 1M 系列是一款先進的紅外線測溫儀，以其在極高溫測量應用（例如鋼水、鎢、鐵、鎳和半導體）中的高性能和高精度而聞名。此系列測溫儀配備雙雷射點標記、不鏽鋼感測頭 (M48x1.5) 和可獨立配置的電子元件，確保在各種應用中的適應性和準確性。兩件式設計使其安裝簡便，從而實現經濟高效的機械整合。

就光譜範圍和光學解析度而言，CTlaser 1M系列的工作範圍約為1.0 µm，使其成為高溫應用中精確測溫的可靠選擇。高光學解析度（根據型號不同，範圍從150:1到300:1）對於測量對發射率變化敏感度較低的高溫、有光澤材料的溫度至關重要。

此系列溫度範圍涵蓋485°C至2200°C，適用於極高溫環境。 CTlaser 1M系列反應時間最低可達1毫秒，在需要快速測量溫度的動態過程中表現優異。

Optris CTlaser 1M 憑藉其雙雷射瞄準標記脫穎而出，可在任何距離精確指示實際光點位置，從而提高溫度監測的準確性。與傳統紅外線測溫儀採用單雷射僅標記光點中心不同，CTlaser 1M 創新的雙雷射瞄準系統可提供對光點大小的精準瞄準支持，確保精準對準。

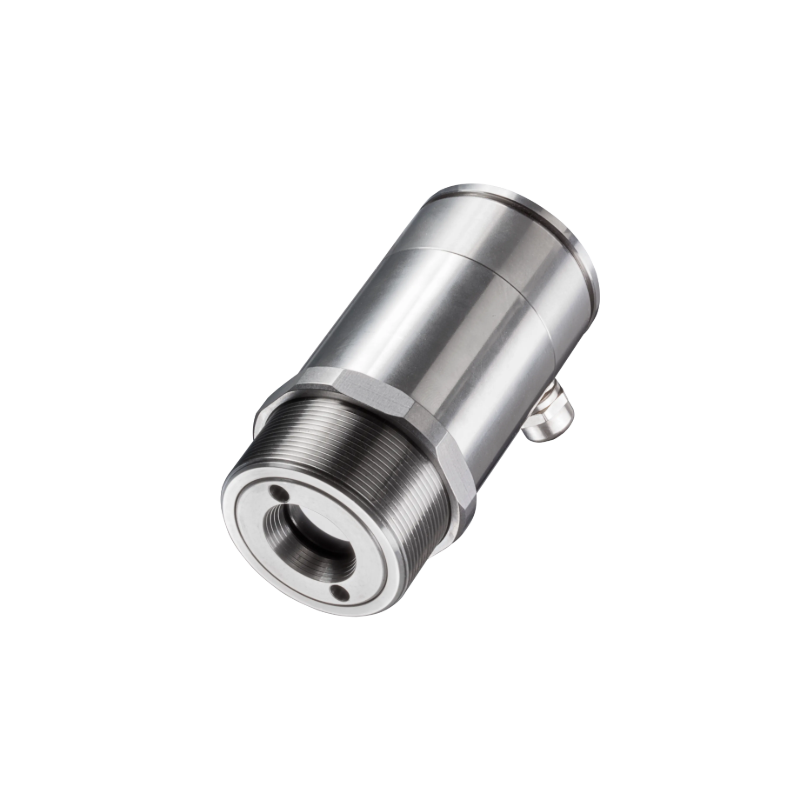

CTlaser 1M系列採用不鏽鋼感測頭和兩件式設計，包含一個獨立的電子盒，經久耐用，並具備先進的訊號處理能力。這款紅外線高溫計可在高達85°C的環境溫度下使用，無需冷卻，雷射器在50°C時自動關閉，以保護系統。

在輸出和整合方面，CTlaser 1M系列提供豐富的類比和數位輸出，包括0/4 – 20 mA、0 – 5 V、0 – 10 V、USB、乙太網路、RS485、RS232介面、繼電器輸出（2個光隔離）、Profibus DP、Modbus TCP、ProfiNet和乙太網路/乙太網路。這種多功能性使其能夠無縫整合到各種工業流程和監控系統中。

CTlaser 1M 高溫計配備 Optris 空氣吹掃和安裝法蘭等配件，可整合到各種製造和製程應用中。這些高溫計在德國經過嚴格校準，符合 PTB 或 NIST 等政府標準，確保準確性和可靠性。 Optris 提供全面的支持，包括工業應用諮詢和售後協助，確保最佳性能和用戶滿意度。

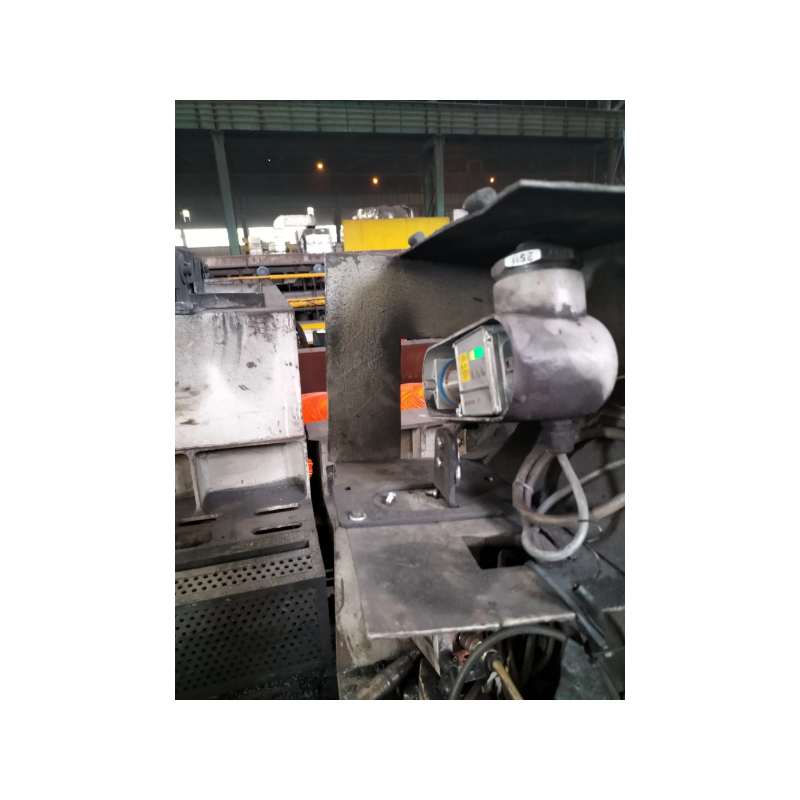

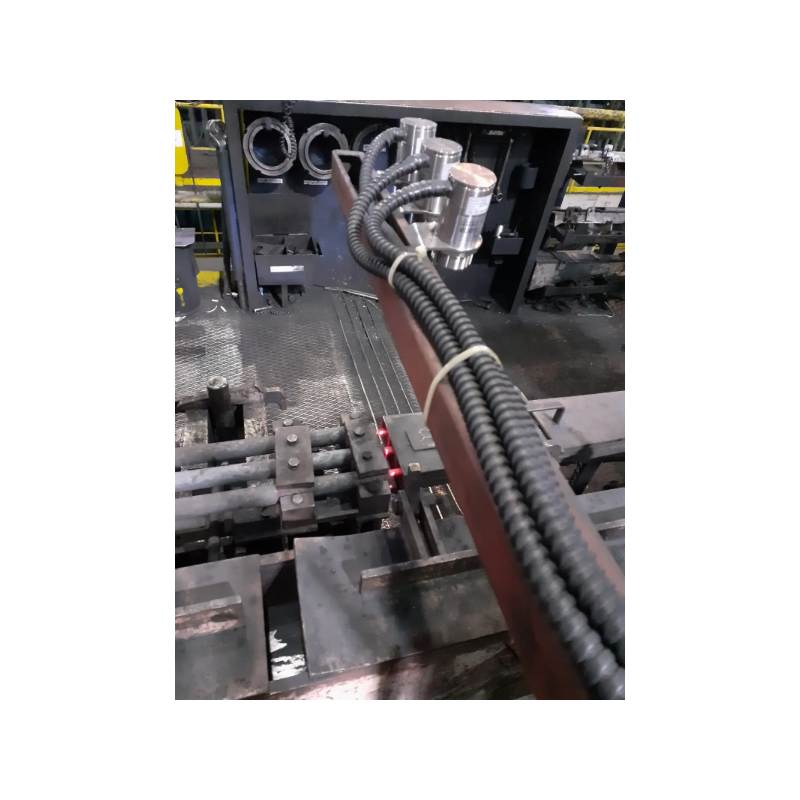

CTlaser 1M 系列尤其適用於熱金屬加工以及各種工業環境，在這些環境中，精確、可靠、快速的溫度測量至關重要。 CTlaser 1M 高溫計兼具精確性、多功能性和可靠性，是高要求工業應用的理想工具。

模型	CTlaser 1MH1	CT雷射 1MH	CT雷射 1ML
偵測器
偵測器	矽	矽	矽
測量原理	單色	單色	單色
光譜範圍	1.0 微米	1.0 微米	1.0 微米
回應時間	1毫秒	1毫秒	1毫秒
曝露時間	1毫秒	1毫秒	1毫秒
取樣頻率	1000赫茲	1000赫茲	1000赫茲
可更換感測頭	不	不	不
光學的
距離與光點之比 (D:S)
光學	近焦 CF 0.5 mm @ 150 mm \| 近焦 CF 0.7 mm @ 200 mm \| 近焦 CF 1.5 mm @ 450 mm \| 遠焦 CF 12 mm @ 3600 mm \| 標準焦距 SF 3.7 mm @ 1100 mm	近焦 CF 0.5 mm @ 150 mm \| 近焦 CF 0.7 mm @ 200 mm \| 近焦 CF 1.5 mm @ 450 mm \| 遠焦 CF 12 mm @ 3600 mm \| 標準焦距 SF 3.7 mm @ 1100 mm	近焦 CF 3 毫米 @ 450 毫米 \| 近焦 CF 1.3 毫米 @ 200 毫米 \| 近焦 CF 1 毫米 @ 150 毫米 \| 標準焦距 SF 7.3 毫米 @ 1100 毫米 \| 遠焦 FF 24 毫米 @ 3600 毫米
重點
目擊
雷射瞄準	雙點雷射器，635 nm，最大功率 1mW	雙點雷射器，635 nm，最大功率 1mW	雙點雷射器，635 nm，最大功率 1mW
影片目擊	沒有任何	沒有任何	沒有任何
測量
物體測量範圍	800 – 2200 攝氏度	650 – 1800 攝氏度	485 – 1050 攝氏度
準確性	±0.3% 讀數 +2°C	±0.3% 讀數 +2°C	±0.3% 讀數 +2°C
重複性	±0.1%	±0.1%	±0.1%
溫度係數	±0.05 K/K 或 ±0.05 %/K	±0.05 K/K 或 ±0.05 %/K	±0.05 K/K 或 ±0.05 %/K
熱靈敏度（NETD）	100毫開爾文	100毫開爾文	100毫開爾文
預熱時間	10分鐘	10分鐘	10分鐘
發射率/透射率/反射率	0.100 – 1.100	0.100 – 1.100	0.100 – 1.100
坡	不適用	不適用	不適用
介面
介面	USB / RS232 / Profibus / 乙太網路 / 繼電器	USB / RS232 / Profibus / 乙太網路 / 繼電器	USB / RS232 / Profibus / 乙太網路 / 繼電器
支援的協議	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus
相容軟體	CompactConnect、IRmobile	CompactConnect、IRmobile	CompactConnect、IRmobile
類比輸入/輸出
直接輸出/輸入	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)
輸出阻抗	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω
電纜長度	3 米頭部電纜，標準 \| 15 米頭部電纜，標準 \| 15 米頭部電纜適用於電纜拖鏈 \| 15 米耐高溫頭部電纜 \| 3 米頭部電纜適用於電纜拖鏈 \| 3 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \|	15 米頭部電纜，標準 \| 15 米頭部電纜適用於電纜拖鏈 \| 15 米耐高溫頭部電纜 \| 3 米頭部電纜，標準 \| 3 米頭部電纜適用於電纜拖鏈 \| 3 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \|	3 米頭部電纜，標準 \| 15 米頭部電纜，標準 \| 15 米頭部電纜適用於電纜拖鏈 \| 15 米耐高溫頭部電纜 \| 3 米頭部電纜適用於電纜拖鏈 \| 3 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜，標準 \| 8 米頭部電纜適用於電纜拖鏈 \| 8 米耐高溫頭部電纜 \|
訊號處理
配置	CompactConnect 或 IRmobile	CompactConnect 或 IRmobile	CompactConnect 或 IRmobile
手術	自主獨立	自主獨立	自主獨立
功能	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）
一般的
尺寸	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米
外殼材料	不銹鋼	不銹鋼	不銹鋼
重量	600 克（感測頭）/ 420 克（電子設備）	600 克（感測頭）/ 420 克（電子設備）	600 克（感測頭）/ 420 克（電子設備）
原產地	德國	德國	德國
環境與認證
工作溫度範圍	感測電子元件：–20 ... 85 °C	感測電子元件：–20 ... 85 °C	感測電子元件：–20 ... 85 °C
儲存溫度範圍	–40 ... 85 攝氏度	–40 ... 85 攝氏度	–40 ... 85 攝氏度
相對濕度	10 – 95 %，無冷凝	10 – 95 %，無冷凝	10 – 95 %，無冷凝
防護等級	IP 65，NEMA 4	IP 65，NEMA 4	IP 65，NEMA 4
電磁相容性 (EMC)	2014/30/EU	2014/30/EU	2014/30/EU
震驚	IEC 60068-2-27（25 G 和 50 G）	IEC 60068-2-27（25 G 和 50 G）	IEC 60068-2-27（25 G 和 50 G）
振動	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）
標準	CE、UKCA、RoHS	CE、UKCA、RoHS	CE、UKCA、RoHS
力量
電源	8 – 30 V DC / 5 V USB / 最大 1.2 W	8 – 30 V DC / 5 V USB / 最大 1.2 W	8 – 30 V DC / 5 V USB / 最大 1.2 W
耗電量	雷射 <250mW	雷射 <250mW	雷射 <250mW
電流消耗	最大160毫安	最大160毫安	最大160毫安

零件編號	OPTCTL1MH1CF2	OPTCTL1MHCF2CB15	OPTCTL1MLCF4
補充說明	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”
