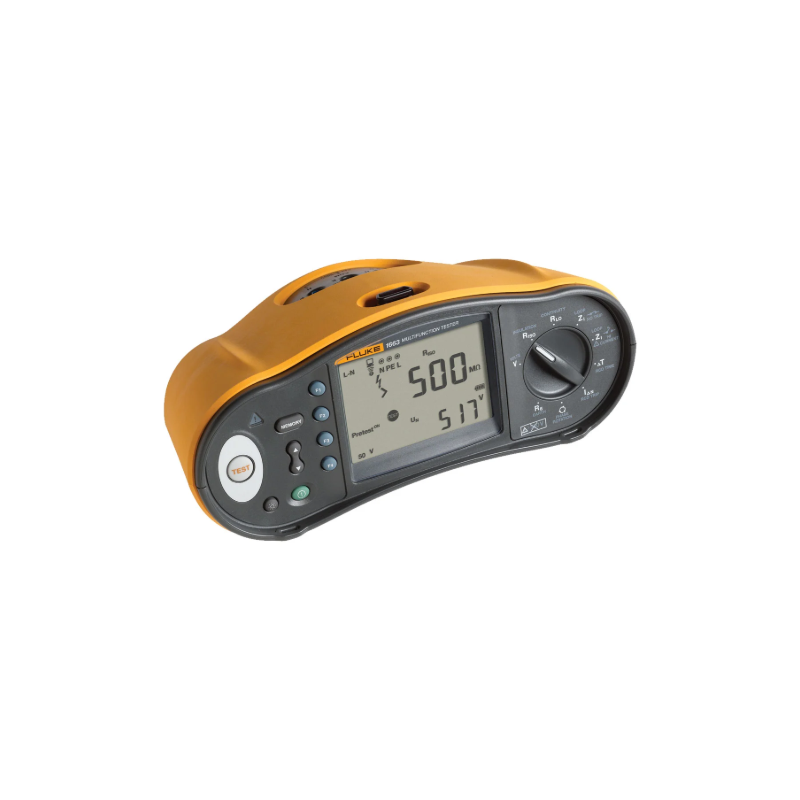

規格：Fluke 1663 和 1664 FC 安裝多功能測試儀
| 交流電壓測量 | ||
| 量程 | 500 V | |
| 解析度 | 0.1 V | |
| 準確度 45 Hz – 66 Hz | 0.8% + 3 | |
| 輸入阻抗 | 360 kΩ | |
| 過載保護 | 660 V 真均方根 | |
| 導通性測試 (RLO) | ||
| 量程（自動調整） | 20 Ω / 200 Ω / 2000 Ω | |
| 解析度 | 0.01 Ω / 0.1 Ω / 1 Ω | |
| 開路電壓 | >4 V | |
| 絕緣電阻測量 (RISO) | ||
| 測試電壓 | 50-100-250-500-1000 V | |
| 測試電壓準確度 (在額定測試電流下) | +10%, -0% | |
| 測試電壓 |
50 V 100 V 250 V 500 V 1000 V |
|
| 絕緣電阻範圍 |
20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ |
|
| 解析度 |
0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ |
|
| 測試電流 |
1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ |
|
| 迴路和線路阻抗 (ZI) | ||
| 量程 | 10 Ω (高電流 mΩ 模式)/20 Ω/200 Ω/2000 Ω | |
| 解析度 | 0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω | |
| 潛在接地故障電流，PSC 測試 | ||
| 量程 | 1000 A / 10 kA （50 kA） | |
| 解析度 | 1 A / 0.1 kA | |
| 計算 | 潛在接地故障電流 (PEFC) 或潛在短路電流 (PSC) 分別透過迴路 (L-PE) 測量電阻或線路 (L-N) 電阻，以分配測量的主電源電壓的方法來測定。 | |
| RCD 測試，RCD 類型已測試 | ||
| RCD 類型 |
交流電¹ G²、S³ |
|
| 1663 型 | A4、AC¹、G²、S³ | |
| 1664 FC 型 | A、AC、B5、S | |
| 備註 |
¹對交流電的回應 ²一般，無延遲 ³時間延遲 ⁴回應脈衝訊號 ⁵回應平穩直流訊號 |
|
| 跳脫速度測試 (ΔT) | ||
| 目前設定¹ |
10-30-100-300-500-1000 mA – VAR 10-30-100 mA |
|
| 乘數 |
x ½， x 1 x 5 VAR 模式 B 型 - 6、60、200 mA |
|
| 測量範圍 | G 型 RCD |
310 ms 50 ms |
| S 型 RCD |
510 ms 160 ms |
|
| EV / RDC-DD |
6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s |
|
| 備註 |
¹ 僅對 1000 mA 交流型 在 VAR 模式下，A 型最大 700 mA B 型 RCD (平穩直流電流) VAR 模式可產生符合 IEC 62955 的測試電流 (6/60/200 mA 且升降幅度為 <2 至 6 mA)，適用於 A-EV 型 RCD 或 RDC-DD。 |
|
| RCD/FI-跳脫電流測量/斜率測試 (IΔN) | ||
| 電流範圍 |
RCD 額定電流的 30% 至 110%¹ <2 mA 至 6 mA 平穩直流電³ |
|
| 階差大小 |
IΔN² 的 10% 30 秒內線性上升 |
|
| 駐留時間 | G 型 RCD | 300 ms/步 |
| S 型 RCD | 500 ms/步 | |
| 測量準確度 | ±5% | |
| 指定的跳脫電流範圍 (EN 61008-1) |
AC 型為 50% 至 100% A 型為 35% 至 140% (>10 mA) A 型為 35% 至 200% (10 mA) B 型為 50% 至 200% |
|
| 備註 |
¹A 型為 30% 至 150% IΔN > 10 mA A 型為 30% 至 210% IΔN = 10 mA B 型為 20% 至 210% ²B 型為 5% ³符合 IEC 62955，適用於 A-EV 型 RCD/RDC-DD |
|
| 接地電阻測試 (RE) | ||
| 量程 | 200 Ω / 2000 Ω | |
| 解析度 | 0.1 Ω / 1Ω | |
| 頻率 | 128 Hz | |
| 輸出電壓 | 25 V | |
| 相序指示 | ||
| 圖示 |
 相序指示器使用中。
|
|
| 一般規格 | ||
| 尺寸 (長 x 寬 x 高) | 10 × 25 × 12.5 cm | |
| 重量（包括電池） | 1.3 kg | |
| 電池尺寸、數量 | AA 型，各 6 節 | |
| 密封 | IP-40 | |
| 安全性 | 遵循 EN/IEC 61010-1 以及 EN/IEC 61010-2-034 | |
| 過電壓 | CAT III / 500V、CAT IV 300V | |
| 效能 | EN61557-1 至 EN61557-7 及 EN61557-10 | |
