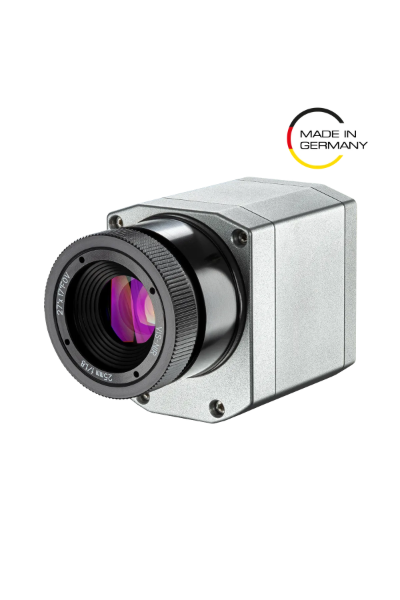

| 型號 | PI05M 27°x17° | |||
| 偵測器 | ||||
| 光學解析度 |
全解析度：764 x 480 像素 子訊框模式：382 x 288 像素 快速子訊框模式：72 x 56 像素*1) 線掃描：764 x 8 像素*1) |
|||
| 像素間距 | 15 µm | |||
| 偵測器 | CMOS | |||
| 光譜範圍 | 500 – 540 nm | |||
| 光學濾鏡 | 無 | |||
| 幀率 |
全解析度：32 Hz 子幀模式：80 Hz（可切換至27 Hz） 快速子幀模式：1 kHz *1) 線掃描：1 kHz *1) |
|||
| 光學 | ||||
| 視場角 | 27°x17° | |||
| 焦距[毫米] | 25 | |||
| F值 | 1.8 | |||
| 光學解析度 | 561:1 | |||
| 到目標的最小距離 | 300 mm | |||
| 可更換光學元件 | 可以 | |||
| 測量 | ||||
| 物體測量範圍 |
子幀模式：900°C 至2450°C 全解析度：950°C 至2450°C 快速子幀模式和線掃描：1100°C 至2450°C |
|||
| 精確度 | 讀數的±1 % (小於2000 °C)/ 讀數的±2 % (大於2000 °C) *2) | |||
| 熱靈敏度(NETD) |
< 2 K (1400 °C) <4 K (>1400 °C) |
|||
| 最小可偵測點大小IFOV: 1像素 | 0.1mm | |||
| 最小可測量點大小MFOV | 0.4mm | |||
| MFOV測量視場 | 4×4 像素 | |||
| 預熱時間 | 10 分鐘 | |||
| 發射率/透過率/反射率 | 可調式：0.100…1.100 | |||
| 介面 | ||||
| 介面 |
USB 可選：USB GigE（PoE）接口 |
|||
| 支援的協議 | ||||
| 相容軟體 | PIXConnect, ConnectSDK, EasyAPI, ExpertAPI | |||
| 類比輸入/輸出 | ||||
| 直接輸出/輸入 |
1x 類比輸出(0/4-20 mA) 1x 輸入（類比或數位）；光隔離 |
|||
| 可選工業製程介面(PIF) |
2個0-10 V輸入，數位輸入（最大24 V）， 3個0/4-20 mA輸出，3個繼電器（0-30 V/400 mA）， 故障安全繼電器 |
|||
| 電纜長度 |
USB: 1 公尺(3.3 英尺) (標準), 3 公尺(9.8 英尺), 5 公尺(16.4 英尺), 10 公尺(32.8 英尺), 20 公尺(65.6 英尺) |
|||
| 影像處理 | ||||
| 配置 | 透過PIXConnect | |||
| 操作 | 電腦支援 | |||
| 功能 |

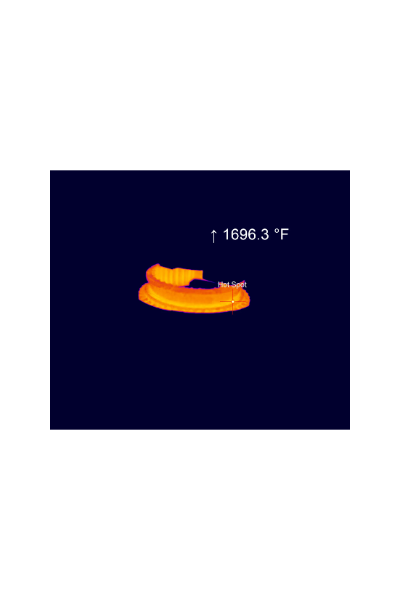

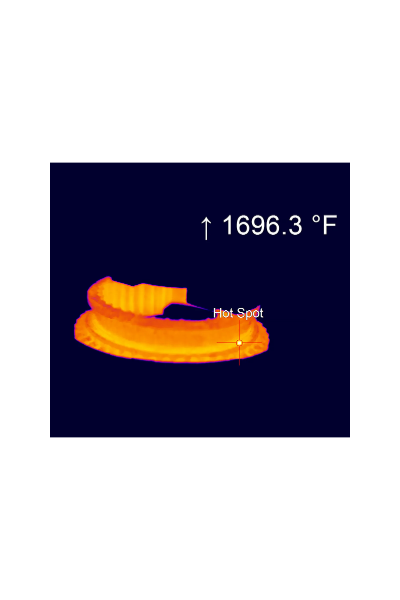

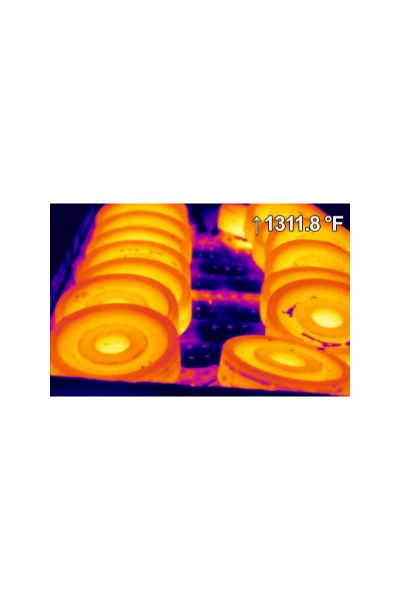

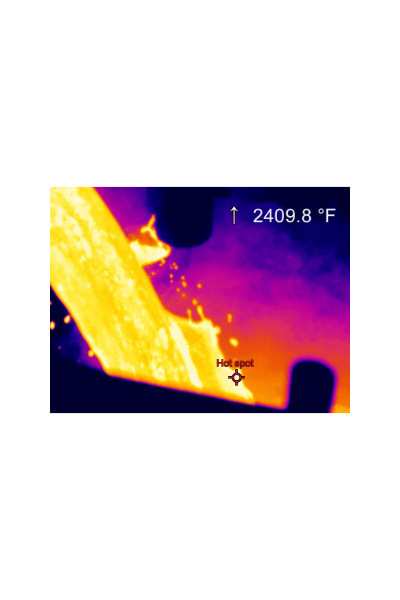

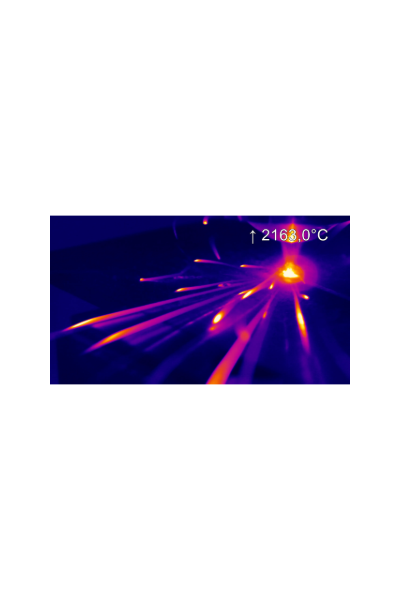

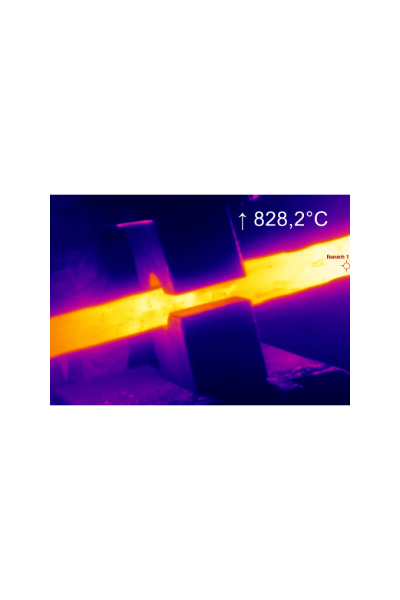

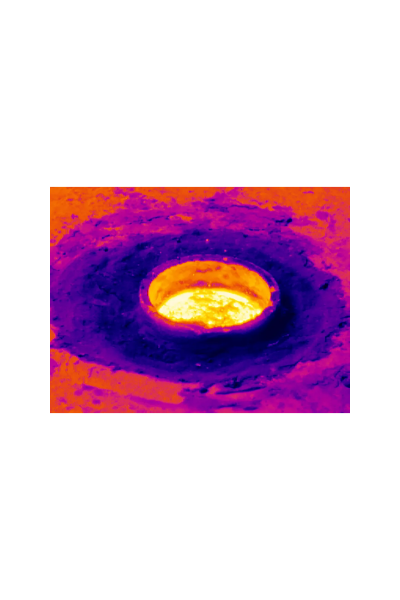

測量高溫金屬表面和熔融金屬，可測量感興趣區域，具有線掃描、事件捕獲、合併、警報、比較功能、 溫度-時間圖、溫度分佈、記錄與播放、觸發等功能。 |
|||
| 常規 | ||||
| 尺寸 | 46 x 56 x 88 – 129 mm（取決於鏡頭和對焦位置） | |||
| 外殼材料 | 鋁製外殼 | |||
| 重量 | 245 – 311 g，(取決於鏡頭) | |||
| 三腳架 | 1/4-20 UNC | |||
| 對焦 | 手動 | |||
| 原產國 | 德國 | |||
| 環境與認證 | ||||
| 工作溫度範圍 | 5…50°C | |||
| 儲存溫度範圍 | -40…70 °C | |||
| 相對濕度 | 20 – 80 %，無凝結 | |||
| 防護等級 | IP67, NEMA-4 | |||
| 電磁相容性(EMC) | 2014/30/EU | |||
| 抗衝擊性 | IEC 60068-2-27 (25 G and 50 G) | |||
| 抗振動性 |
IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音） |
|||
| 標準 | CE, UKCA, RoHS | |||
| 電源 | ||||
| 電源 | USB | |||
| 耗電量 | 最大2.5 W | |||
| 零件編號 | OPTPI05MO27T245 | |||
| 附加備註 |
1) 子幀可以放置在完整視場(FOV) 的任意位置 2) 對於1 kHz 模式：讀數的±1.5%（<2000°C）/ 讀數的±2.5%（>2000°C） |
|||
