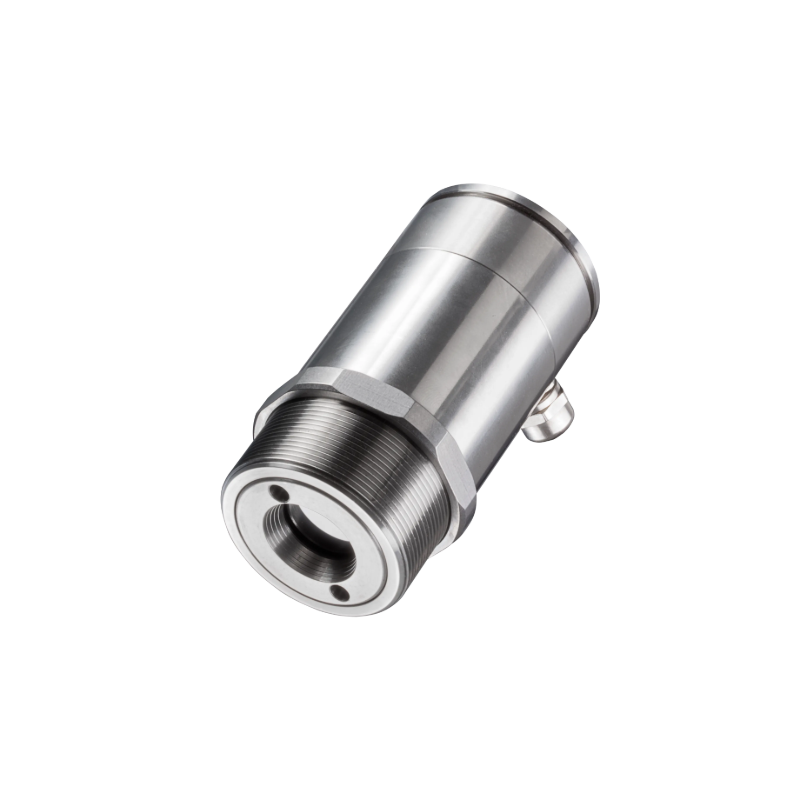

Optris 金屬CT雷射 CT雷射 3M 高性能兩件式工業紅外線 3M 高溫計，適用於低溫金屬和複合材料應用，具有雷射瞄準功能

Optris CTlaser 3M 紅外線測溫儀可精確測量低溫金屬和複合材料的溫度。其測溫範圍涵蓋 50 °C 至 1800 °C，適用於各種工業應用。其快速反應時間僅為 1 毫秒，能夠測量小至 0.7 毫米的區域。它配備擴展型 InGaAs 探測器和雙雷射瞄準標記，確保精確度和無縫對準。

溫度範圍：50°C至1800°C
光譜範圍：2.3 µm
反應時間：1毫秒
高光學解析度
雷射瞄準

數量 :

產品敘述
規格

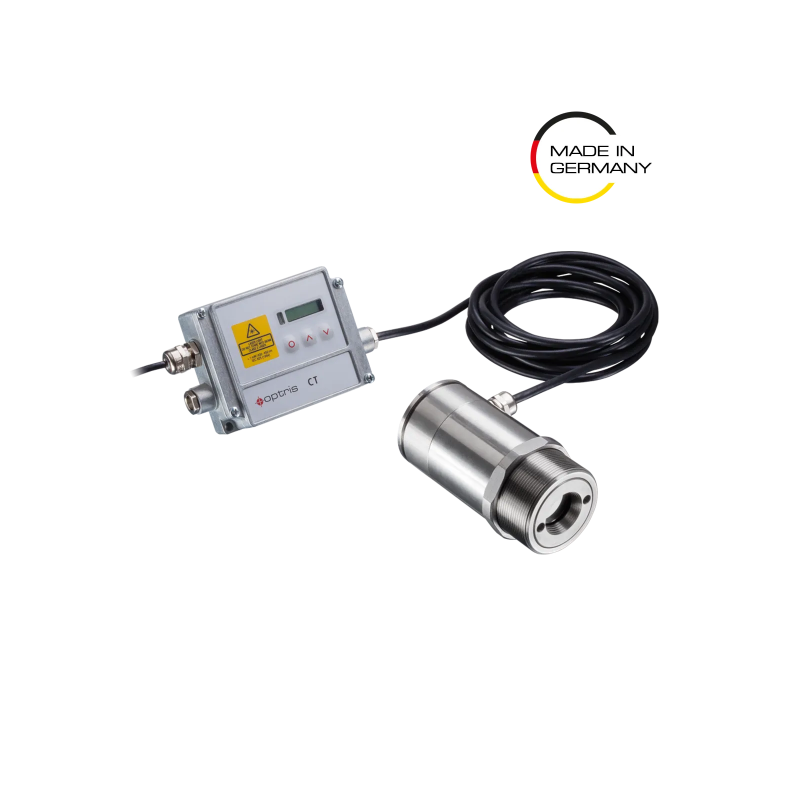

Optris CTlaser 3M 紅外線測溫儀是紅外線測溫技術的巔峰之作，經過精心設計，可在處理低溫金屬和複合材料的行業中提供精確的溫度讀數。此測溫儀的溫度範圍為 50 °C 至 1800 °C，在各種工業應用中（包括光亮的金屬表面）具有無與倫比的多功能性。 CTlaser 3M 測溫儀採用兩件式設計，配備獨立的電子盒，可提供先進的訊號處理功能。

CTlaser 3M 的一大亮點在於其極短的反應時間，僅為 1 毫秒，能夠以卓越的精度檢測快速變化的流程。此外，此高溫計能夠可靠、精確地測量最小測量區域（最小至 0.7 毫米），即使在嚴苛的條件下也能採集精準的溫度數據，展現出其卓越的性能。這種精度在產業中尤其重要，因為輕微的溫度偏差都會嚴重影響產品品質和流程效率。

CTlaser 3M 的短波長光譜靈敏度可最大程度地減少因發射率變化而導致的測量偏差，確保溫度讀數的一致性和可靠性，尤其適用於易受發射率波動影響的材料。這款先進的探測器配備了工作波長為 2.3 μm 的擴展型 InGaAs 探測器，可確保對各種材料（包括金屬、二次金屬加工、金屬氧化物和陶瓷材料）進行精確的溫度測量。

CTlaser 3M系列提供不同型號，溫度範圍各異，可滿足各種工業需求。 3ML型號溫度範圍為50°C至800°C，適用於低溫測量；3MH型號溫度範圍為385°C至1600°C，針對高溫測量需求進行了最佳化。 3MH1型號溫度範圍從490°C擴展至1800°C，使工程師能夠靈活選擇最適合其特定溫度測量需求的儀器。

CTlaser 3M系列的另一個顯著特點是其雙雷射瞄準標記，提供精準的瞄準支持，提升溫度監測的準確性。與配備單雷射的傳統紅外線測溫儀不同，CTlaser 3M系列採用創新的雙雷射瞄準系統，確保無與倫比的精確度和可靠的溫度測量。

CTlaser 3M 在安裝和使用方面具有更大的靈活性，提供豐富的類比和數位輸出，包括 0/4 – 20 mA、0 – 5 V、0 – 10 V、USB、乙太網路、RS485、RS232 介面、繼電器輸出（2 個光隔離）、Profibus DP、Modbus、Profi、Modbus、ProfiNet 和乙太網路。豐富的輸出選項確保其能夠無縫整合到各種工業流程和監控系統中，即使在環境溫度高達 85 °C 的嚴苛環境中也能實現。

CTlaser 3M 高溫計配備 Optris 空氣吹掃和安裝法蘭等配件，可適應各種製造和製程應用，擴展紅外線測溫儀的功能，並確保其相容於不同的環境和操作條件。該儀器在德國進行校準，符合 PTB 或 NIST 等法規標準，並提供不同電纜尺寸等客製化選項，進一步提升了儀器的準確性、可靠性和靈活性，以滿足特定的用戶需求。

Optris 為 CTlaser 3M 系列提供全面的支持，包括工業應用諮詢和售後協助，確保使用者能夠最大限度地發揮其高溫計的性能和實用性。 CTlaser 3M 系列憑藉其精確度、多功能性和可靠性，為紅外線測溫樹立了卓越的新標準，為各種工業環境提供有價值的溫度測量解決方案。

模型	CTlaser 3MH3	CTlaser 3MH2	CTlaser 3MH1	CT雷射 3MH	CT雷射 3ML
偵測器
偵測器	擴充的 InGaAs	擴充的 InGaAs	擴充的 InGaAs	擴充的 InGaAs	擴充的 InGaAs
測量原理	單色	單色	單色	單色	單色
光譜範圍	2.3微米	2.3微米	2.3微米	2.3微米	2.3微米
回應時間	1毫秒	1毫秒	1毫秒	1毫秒	1毫秒
曝露時間	1毫秒	1毫秒	1毫秒	1毫秒	1毫秒
取樣頻率	1000赫茲	1000赫茲	1000赫茲	1000赫茲	1000赫茲
可更換感測頭	不	不	不	不	不
光學的
距離與光點之比 (D:S)
光學	遠焦 12 毫米 @ 3600 毫米 \| 近焦 CF4 1.5 毫米 @ 450 毫米 \| 近焦 CF3 0.7 毫米 @ 200 毫米 \| 近焦 CF2 0.5 毫米 @ 150 毫米 \| 近焦 CF1 0.3 毫米 @ 85 毫米 \| 標準焦距 100 毫米 \|	遠焦 12 毫米 @ 3600 毫米 \| 近焦 CF4 1.5 毫米 @ 450 毫米 \| 近焦 CF3 0.7 毫米 @ 200 毫米 \| 近焦 CF2 0.5 毫米 @ 150 毫米 \| 近焦 CF1 0.3 毫米 @ 85 毫米 \| 標準焦距 100 毫米 \|	遠焦 12 毫米 @ 3600 毫米 \| 近焦 CF4 1.5 毫米 @ 450 毫米 \| 近焦 CF3 0.7 毫米 @ 200 毫米 \| 近焦 CF2 0.5 毫米 @ 150 毫米 \| 近焦 CF1 0.3 毫米 @ 85 毫米 \| 標準焦距 100 毫米 \|	遠焦 36 毫米 @ 3600 毫米 \| 近焦 CF4 4.5 毫米 @ 450 毫米 \| 近焦 CF3 2 毫米 @ 200 毫米 \| 近焦 CF2 1.5 毫米 @ 150 毫米 \| 近焦 CF1 0.85 毫米 @ 85 毫米 \| 標準焦距 11 毫米 \|	遠焦 60 毫米 @ 3600 毫米 \| 近焦 CF4 7.5 毫米 @ 450 毫米 \| 近焦 CF3 3.3 毫米 @ 200 毫米 \| 近焦 CF2 2.5 毫米 @ 150 毫米 \| 近焦 CF1 1.4 毫米 @ 85 毫米 \| 標準焦距 18.03 毫米 SF 18.03 毫米 \|
重點
目擊
雷射瞄準	雙點雷射器，635 nm，最大功率 1mW	雙點雷射器，635 nm，最大功率 1mW	雙點雷射器，635 nm，最大功率 1mW	雙點雷射器，635 nm，最大功率 1mW	雙點雷射器，635 nm，最大功率 1mW
影片目擊	沒有任何	沒有任何	沒有任何	沒有任何	沒有任何
測量
物體測量範圍	250 – 1800 攝氏度	200 – 1500 攝氏度	150 – 1000 攝氏度	100 – 600 攝氏度	50 – 400 攝氏度
準確性	±0.3% 讀數 +2°C	±0.3% 讀數 +2°C	±0.3% 讀數 +2°C	±0.3% 讀數 +2°C	±0.3% 讀數 +2°C
重複性	±0.1%	±0.1%	±0.1%	±0.1%	±0.1%
溫度係數	±0.05 K/K 或 ±0.05 %/K	±0.05 K/K 或 ±0.05 %/K	±0.05 K/K 或 ±0.05 %/K	±0.05 K/K 或 ±0.05 %/K	±0.05 K/K 或 ±0.05 %/K
熱靈敏度（NETD）	100毫開爾文	100毫開爾文	100毫開爾文	100毫開爾文	100毫開爾文
預熱時間	10分鐘	10分鐘	10分鐘	10分鐘	10分鐘
發射率/透射率/反射率	0.100 – 1.100	0.100 – 1.100	0.100 – 1.100	0.100 – 1.100	0.100 – 1.100
坡	不適用	不適用	不適用	不適用	不適用
介面
介面	USB / RS232 / Profibus / 乙太網路 / 繼電器	USB / RS232 / Profibus / 乙太網路 / 繼電器	USB / RS232 / Profibus / 乙太網路 / 繼電器	USB / RS232 / Profibus / 乙太網路 / 繼電器	USB / RS232 / Profibus / 乙太網路 / 繼電器
支援的協議	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus	USB 2.0 選用：乙太網路/IP / 乙太網路 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus
相容軟體	CompactConnect、IRmobile	CompactConnect、IRmobile	CompactConnect、IRmobile	CompactConnect、IRmobile	CompactConnect、IRmobile
類比輸入/輸出
直接輸出/輸入	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)	0-20mA/4-20mA/0-5V/0-10V/t/c(K/J)
輸出阻抗	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω	mA 輸出最大 500 Ω（8-36 V DC），最小 100 kΩ 負載阻抗，熱電偶 mV 輸出 20 Ω
電纜長度	3 米頭部電纜，標準 \| 3 米耐高溫頭部電纜 \| 3 米頭部電纜適用於電纜拖鏈 \| 8 米頭部電纜，標準 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜適用於電纜拖鏈 \| 15 米頭部電纜，標準 \| 15 米耐高溫頭部電纜 \| 15 米頭部電纜適用於電纜拖鏈	3 米頭部電纜，標準 \| 3 米耐高溫頭部電纜 \| 3 米頭部電纜適用於電纜拖鏈 \| 8 米頭部電纜，標準 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜適用於電纜拖鏈 \| 15 米頭部電纜，標準 \| 15 米耐高溫頭部電纜 \| 15 米頭部電纜適用於電纜拖鏈	3 米頭部電纜，標準 \| 3 米耐高溫頭部電纜 \| 3 米頭部電纜適用於電纜拖鏈 \| 8 米頭部電纜，標準 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜適用於電纜拖鏈 \| 15 米頭部電纜，標準 \| 15 米耐高溫頭部電纜 \| 15 米頭部電纜適用於電纜拖鏈	3 米頭部電纜，標準 \| 3 米耐高溫頭部電纜 \| 3 米頭部電纜適用於電纜拖鏈 \| 8 米頭部電纜，標準 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜適用於電纜拖鏈 \| 15 米頭部電纜，標準 \| 15 米耐高溫頭部電纜 \| 15 米頭部電纜適用於電纜拖鏈	3 米頭部電纜，標準 \| 3 米耐高溫頭部電纜 \| 3 米頭部電纜適用於電纜拖鏈 \| 8 米頭部電纜，標準 \| 8 米耐高溫頭部電纜 \| 8 米頭部電纜適用於電纜拖鏈 \| 15 米頭部電纜，標準 \| 15 米耐高溫頭部電纜 \| 15 米頭部電纜適用於電纜拖鏈
訊號處理
配置	CompactConnect 或 IRmobile	CompactConnect 或 IRmobile	CompactConnect 或 IRmobile	CompactConnect 或 IRmobile	CompactConnect 或 IRmobile
手術	自主獨立	自主獨立	自主獨立	自主獨立	自主獨立
功能	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）	平均值、峰值保持、谷值保持、帶閾值和滯後的高級峰值保持、觸發訊號輸出、觸發峰值保持功能（可透過軟體調節）
一般的
尺寸	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米	感測頭：Ø50 x 100 毫米，M48x1.5 電子元件：122 毫米 x 70 毫米 x 27 毫米
外殼材料	不銹鋼	不銹鋼	不銹鋼	不銹鋼	不銹鋼
重量	600 克（感測頭）/ 420 克（電子設備）	600 克（感測頭）/ 420 克（電子設備）	600 克（感測頭）/ 420 克（電子設備）	600 克（感測頭）/ 420 克（電子設備）	600 克（感測頭）/ 420 克（電子設備）
原產地	德國	德國	德國	德國	德國
環境與認證
工作溫度範圍	感測電子元件：–20 ... 85 °C	感測電子元件：–20 ... 85 °C	感測電子元件：–20 ... 85 °C	感測電子元件：–20 ... 85 °C	感測電子元件：–20 ... 85 °C
儲存溫度範圍	–40 ... 85 攝氏度	–40 ... 85 攝氏度	–40 ... 85 攝氏度	–40 ... 85 攝氏度	–40 ... 85 攝氏度
相對濕度	10 – 95 %，無冷凝	10 – 95 %，無冷凝	10 – 95 %，無冷凝	10 – 95 %，無冷凝	10 – 95 %，無冷凝
防護等級	IP 65，NEMA 4	IP 65，NEMA 4	IP 65，NEMA 4	IP 65，NEMA 4	IP 65，NEMA 4
電磁相容性 (EMC)	2014/30/EU	2014/30/EU	2014/30/EU	2014/30/EU	2014/30/EU
震驚	IEC 60068-2-27（25 G 和 50 G）	IEC 60068-2-27（25 G 和 50 G）	IEC 60068-2-27（25 G 和 50 G）	IEC 60068-2-27（25 G 和 50 G）	IEC 60068-2-27（25 G 和 50 G）
振動	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）	IEC 60068-2-6（正弦波） IEC 60068-2-64（寬頻噪音）
標準	CE、UKCA、RoHS	CE、UKCA、RoHS	CE、UKCA、RoHS	CE、UKCA、RoHS	CE、UKCA、RoHS
力量
電源	8 – 36 V DC / 5 V USB / 最大 1.2 W	8 – 36 V DC / 5 V USB / 最大 1.2 W	8 – 36 V DC / 5 V USB / 最大 1.2 W	8 – 36 V DC / 5 V USB / 最大 1.2 W	8 – 36 V DC / 5 V USB / 最大 1.2 W
耗電量	雷射 <250mW	雷射 <250mW	雷射 <250mW	雷射 <250mW	雷射 <250mW
電流消耗	最大160毫安	最大160毫安	最大160毫安	最大160毫安	最大160毫安

零件編號	OPTCTL3MH3FF	OPTCTL3MH2FF	OPTCTL3MH1FF	OPTCTL3MHFF	OPTCTL3MLFF
補充說明	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”	“1) 90% 能量 2) 環境溫度 23 ± 5°C，物體溫度 > 0°C；3) 環境溫度 28°C；以較大者為準 4) 雷射開啟時 50°C”
