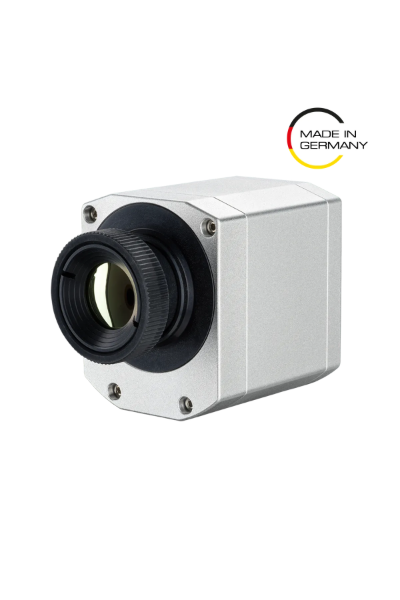

PI 400i 是一款紅外線熱像儀，專為滿足研究人員和製程工程師的需求而設計。憑藉其卓越的性能和多功能設計，這款熱成像儀在研究和製程控制應用領域樹立了高性能的標竿。 PI 400i 擁有廣泛的溫度測量範圍，涵蓋從-20°C 到900°C 的標準配置，並可擴展至1500°C，確保全面的熱監測能力，使其在各種行業和應用中成為不可或缺的工具。
得益於非製冷探測器技術，Optris 紅外線熱像儀提供了高性能和低功耗的經濟型設計，具有較長的使用壽命和緊湊的體積。熱像儀配備382 x 288 非製冷熱成像探測器，能夠產生優質的熱成像影像，捕捉最細微的熱指紋，為操作人員提供其應用的熱分析見解。
Optris 成像系統是優化用於固定使用的非製冷熱前視紅外線（FLIR）熱像儀。這些FLIR 熱像儀採用非製冷二維成像偵測器，在紅外線波長範圍內產生輻射熱影像，無需使用機械旋轉或振盪的活動鏡子。非冷凍輻射熱計技術增強了更可靠、經濟且堅固的設計，尤其是與傳統的線掃描應用相比。這些FLIR 紅外線熱像儀在德國設計、開發和製造。
PI 400i 具有80Hz 的快速反應時間，即使在快速生產環境中也能實現快速的溫度檢測，最小化運動模糊。這種高幀率確保了卓越的影像質量，特別是在目標運動時，允許對溫度變化進行精確監控和分析，而不會犧牲清晰度或細節。
與其他具有較小像素的紅外線熱像儀不同，17 µm 的最佳像素間距使其在長波紅外線輻射下能夠實現3×3 像素的小測量視場（MFOV）。 Optris 精密系列以其卓越的輻射測量特性和高影像品質而著稱，這得益於高品質和大尺寸的光學系統。此設計確保了影像失真最小化和整個影像的均勻衰減，從而實現了卓越的清晰度和準確性。此外，提供多種可互換鏡頭光學系統，以實現精確的框架和最大化目標上的像素數量，進一步增強了精密系列的多功能性和有效性。

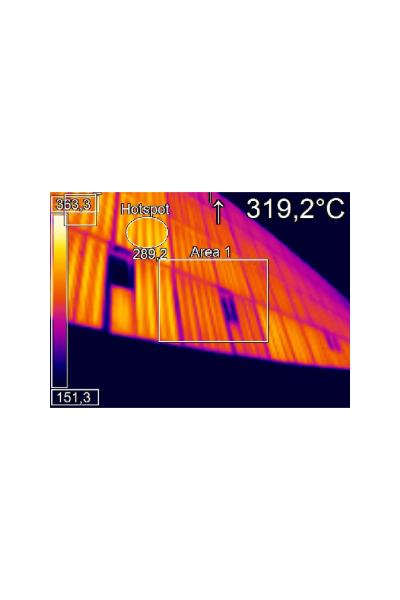

PI 400i 採用Optris PIX Connect 軟體，可免費下載並提供更新服務。 PIX Connect 包括熱點和冷點位置查找、直方圖、溫度分析、影像減法等熱影像處理工具。對於研究人員和製程工程師來說，基於PC 的PIX Connect 平台提供了強大的熱影像處理能力，讓使用者可以從場景中的任何像素中提取和記錄完全校準的溫度測量資料。可從即時或記錄的熱視訊檔案中提取時間與溫度數據，儲存溫度數據。紅外線熱像儀提供多功能的數據採集能力，讓工程師可以從任意大小或形狀的區域捕獲最高、最低和平均溫度以及複雜的警報信號。此外，工程師可以逐幀回放儲存的熱視頻，實現輻射影像的捕捉和儲存。該功能還允許在溫度波動期間觸發快照，確保對熱數據進行全面分析和記錄。
PI 400i 紅外線熱像儀及其PIX Connect 軟體平台經過精心設計，能夠將溫度資料從熱像儀傳輸到外部PLC 或控制介面。透過工業製程介面附件，可以透過電流或繼電器輸出將特定區域的溫度或警報資料傳送到外部PLC。此外，外部觸發功能可讓使用者在達到預設溫度閾值時擷取單一影像或即時視訊序列，確保對關鍵製程的精確監控和控制。
PI 400i 支援PIX Connect 軟體的特殊線掃描功能，將熱成像儀的二維視覺輸出轉換為單行溫度變化的連續顯示，從而支援製造線溫度測量、塑膠熱成型溫度測量、傳送帶測量、牆板溫度測量和許多其他面向板材的工業溫度測量過程。在這種模式下，紅外線熱像儀成為笨重的機械紅外線掃描熱像儀的完美替代品，僅使用安裝舊機械線掃描技術所需空間的一小部分。
Optris PI 400i 具有堅固的結構和耐用的設計，能夠輕鬆應對工業環境的嚴酷條件，同時也是其類中最小的熱像儀。這款熱像儀經過專門設計，可靠性和壽命長，即使在惡劣條件下也能始終如一地工作，是苛刻應用的首選。無論是在極端溫度或骯髒多塵的環境中，這款堅固的紅外線熱像儀都能提供可靠的性能，確保在關鍵時刻不會中斷運作。小型PI 400i 熱像儀頭部設計，使其能夠輕鬆從實驗室檯面移動到工廠車間的小空間。堅固的IP 67 (NEMA 4) 外殼可在不使用任何保護外殼的情況下承受0°C 至50°C 的環境溫度。
提供了全面的配件，以便在最極端的製程環境中進行資料收集和溫度調節。水冷式外殼可在環境溫度高達315°C 時保護熱像儀，並配有用於前述工業製程介面的安裝裝置。此外，工廠設計和測試的空氣淨化配件可確保光學系統不受工廠灰塵或蒸氣的影響。對於戶外安裝位置，提供了具有整合式加熱器的熱成像儀戶外外殼，使PI 400i 熱成像儀能夠在戶外環境中無縫整合。
PI 400i 在德國製造，符合嚴格標準，為需要可追溯性文件的客戶提供可選的校準證書，彰顯其對精度和可靠性的承諾。這款堅固的紅外線熱像儀經過精心設計，能夠承受工業環境的嚴酷條件，確保在最具挑戰性的環境中保持一致的性能。它是關鍵應用的首選解決方案，提供放心的可靠性和無與倫比的精度。

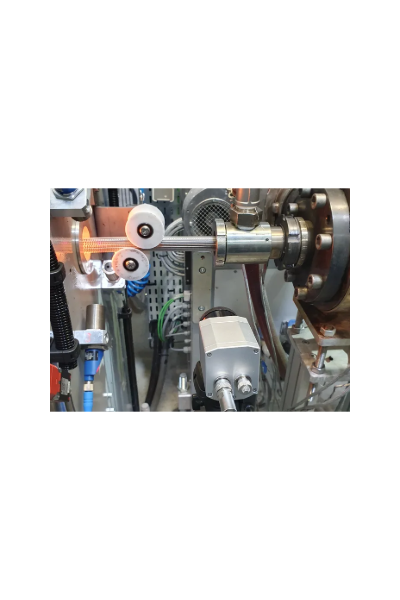

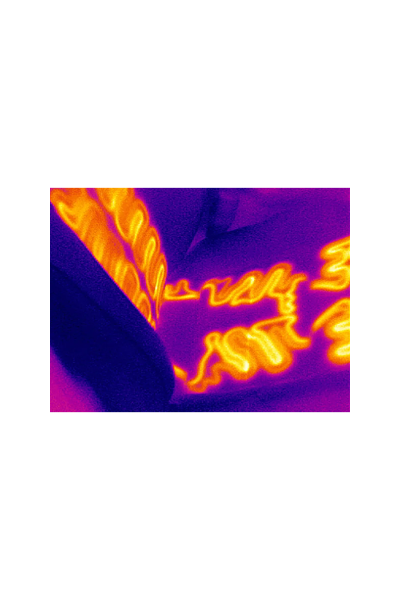

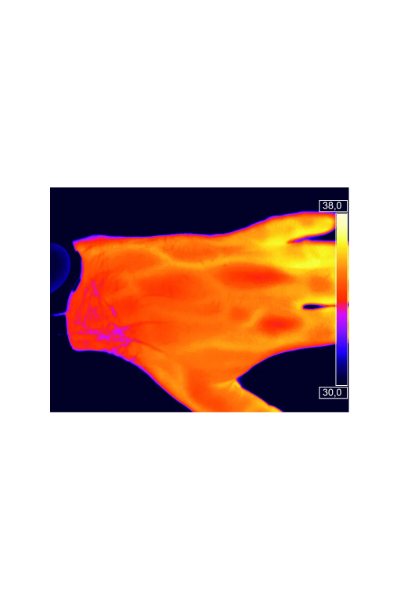

Optris PI 400i 以其適應性和多功能性，適用於各行業的廣泛應用。無論是檢測電氣系統中的熱點，監控熱成型設備，還是分析工業製程中熱梯度，這款先進的熱像儀都能確保精確的結果，讓您能夠自信地做出明智的決策。從汽車和航空航太到製造和研究，這款多功能紅外線熱像儀在各種環境中表現出色，即使在最具挑戰性的條件下也能提供可靠的性能。無論是檢查機械設備、分析熱梯度，還是監控熱過程，PI 400i 都提供無與倫比的多功能性，適用於每個應用場景。
|
型號
|
PI400i LT 18°x14°
|
PI400i LT 29°x22°
|
PI400i LT 53°x38°
|
PI400i LT 80°x54°
|
|
偵測器
|
|
|
光學解析度
|
382×288 像素
|
|
像素間距
|
17 µm
|
|
偵測器
|
非冷凍紅外線探測器
|
|
光譜範圍
|
低溫測量: 8 – 14 µm
|
|
光學濾鏡
|
可選：CO2 10.6 µm
|
|
幀率
|
80Hz（可切換至27Hz）
|
|
光學
|
|
|
視場角
|
18°x14°
|
29°x22°
|
53°x38°
|
80°x54°
|
|
焦距[毫米]
|
20
|
12.7
|
7.7
|
5.7
|
|
F值
|
1.1
|
0.9
|
0.9
|
0.9
|
|
光學解析度
|
386:1
|
239:1
|
126:1
|
79:1
|
|
到目標的最小距離
|
450 mm
|
350 mm
|
250 mm
|
200 mm
|
|
可更換光學元件
|
可以
|
|
測量
|
|
|
物體測量範圍
|
–20 … 100 °C;
0 … 250 °C;
(20) 150 … 900 °C *1);
200 °C … 1500 °C (可選)
|
|
精確度
|
±2 °C 或±2 %，取較大者
|
|
熱靈敏度(NETD)
|
75 mK（29° 視場角）
75 mK（53° 視場角）
75 mK（80° 視場角）
0.1 K（18° 視場角）
|
|
最小可偵測點大小IFOV: 1像素
|
0.4mm
|
0.5mm
|
0.6mm
|
0.9mm
|
|
最小可測量點大小MFOV
|
1.2mm
|
1.5mm
|
1.8mm
|
2.7mm
|
|
MFOV測量視場
|
3×3 像素
|
|
預熱時間
|
10 分鐘
|
|
發射率/透過率/反射率
|
可調式：0.100…1.100
|
|
介面
|
|
|
介面
|
USB
可選：USB GigE（PoE）接口
|
|
支援的協議
|
USB 2.0
|
|
相容軟體
|
PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
|
|
類比輸入/輸出
|
|
|
直接輸出/輸入
|
1x 類比輸出(0/4-20 mA)
1x 輸入（類比或數位）；光隔離
|
|
可選工業製程介面(PIF)
|
3x 類比輸出(0/4–20 mA 或0–10 V) 或警報輸出（繼電器）/
3x 輸入（類比或數位）/ 故障安全（LED 和繼電器）；
光隔離
|
|
電纜長度
|
USB: 1 公尺(3.3 英尺) (標準), 3 公尺(9.8 英尺), 5 公尺(16.4 英尺),
10 公尺(32.8 英尺), 20 公尺(65.6 英尺)
|
|
影像處理
|
|
|
配置
|
透過PIXConnect
|
|
操作
|
電腦支援
|
|
功能
|
測量關注區域、線掃描、事件擷取、合併、警報、比較功能、
溫度-時間圖、溫度分佈、記錄與播放、觸發等功能。
|
|
常規
|
|
|
尺寸
|
46 x 56 x 68 – 77 mm（取決於鏡頭和對焦位置）
|
|
外殼材料
|
鋁製外殼
|
|
重量
|
237 – 251 g（取決於鏡頭）
|
|
三腳架
|
1/4-20 UNC
|
|
對焦
|
手動
|
|
原產國
|
德國
|
|
環境與認證
|
|
|
工作溫度範圍
|
0…50°C
|
|
儲存溫度範圍
|
-40…70 °C
|
|
相對濕度
|
20 – 80 %，無凝結
|
|
防護等級
|
IP67，NEMA-4
|
|
電磁相容性(EMC)
|
2014/30/EU
|
|
抗衝擊性
|
IEC 60068-2-27（25 G 和50 G）
|
|
抗振動性
|
IEC 60068-2-6（正弦波）
IEC 60068-2-64（寬頻噪音）
|
|
標準
|
CE, UKCA, RoHS
|
|
|
|
|
零件編號
|
OPTPI400O13T900
|
OPTPI400O29T900
|
OPTPI400O53T900
|
OPTPI400O80T900
|
|
附加備註
|
1) 精度聲明從150 °C 起生效
|
試驗台上煞車溫度分佈分析的重要性
了解煞車碟盤在測試過程中的熱行為對於優化其設計和確保汽車應用的安全至關重要。 Knott GmbH 公司以生產拖車和堆高機等專用車輛的煞車系統而聞名，該公司對其煞車碟盤進行了廣泛的研究和開發。他們使用測試台模擬真實條件，監測煞車碟盤表面的溫度分佈。目標是了解煞車過程中熱量是如何產生和消散的，因為不均勻的溫度分佈會導致熱應力和潛在故障。
測試過程包括將煞車碟盤安裝在測試台上，並進行重複的煞車循環。這些循環模擬了諸如下降陡坡等場景，這些場景會產生大量熱量。這一過程中的一個主要挑戰是準確測量煞車碟片表面的溫度，特別是考慮到煞車碟盤的金屬性質，其發射率可變。熱電偶或接觸式感測器等傳統方法提供的見解有限，因為它們只能測量特定點的溫度，並且容易因摩擦而磨損和損壞。
採用先進紅外線測溫技術（如熱成像儀）的動機源於對非接觸式高解析度資料的需求，這些資料可以提供溫度分佈的全面視圖。這種方法使工程師能夠即時捕捉熱分佈圖，識別熱點並評估測試條件下煞車碟盤的整體熱行為。
用於動態測試的高速熱成像
為了應對精確溫度測量的挑戰，Knott GmbH 將Optris PI 400 紅外線熱像儀整合到他們的測試台設定中。 PI 400 提供了一種精確的非接觸式方法來測量20°C 至400°C 的溫度，使其成為監測煞車碟盤熱行為的理想選擇。此熱像儀能夠以高達80 Hz 的頻率捕捉高速熱影像，從而可以詳細分析動態煞車事件期間的溫度波動。
PI 400 在測試台上的固定安裝確保了一致且可重複的測量。其緊湊的設計和USB 連接使其易於整合到現有系統中，可直接向分析軟體提供即時數據。這種設置使工程師能夠監測煞車碟盤的整個表面，從而克服了測溫儀等單點測量設備的局限性。 PI 400 的高幀率特別有利於捕捉快速溫度變化，這對於了解煞車碟盤在測試過程中經歷的熱衝擊至關重要。
Optris 的紅外線熱像儀還能有效應對煞車碟盤表面發射率變化的挑戰。儘管發射率可能不理想，但粗糙的表面光潔度允許使用LT 光譜範圍進行熱測量。紅外線熱像儀可提供工程師可信賴的可靠數據。
為什麼Knott GmbH 信任Optris 提供經濟高效的溫度監測
Optris PI 400 紅外線熱像儀的實施為Knott GmbH 的煞車碟盤測試過程帶來了顯著優勢。高解析度熱圖像能夠識別出傳統測量方法以前無法檢測到的溫度分佈模式。這種詳細的熱分析有助於優化煞車碟盤設計，從而提高性能和安全性。
Knott GmbH 觀察到的主要優勢之一是能夠根據精確的熱數據微調煞車碟盤的材料成分和結構。透過了解煞車盤的不同部分在壓力下的反應，工程師可以做出明智的決策，以改善冷卻策略、減少材料使用，並最終降低生產成本。此外，PI 400 的即時監控功能可在測試期間立即進行調整，防止潛在故障並確保煞車系統符合最高安全標準。
Optris 憑藉其高性能紅外線熱像儀、用戶友好型軟體和強大的技術支持，成為熱監控解決方案的首選合作夥伴。 PI 400 的獨特賣點包括其高速成像、易於整合以及處理具有挑戰性的環境的能力，使其成為汽車測試及其他領域不可或缺的工具。
