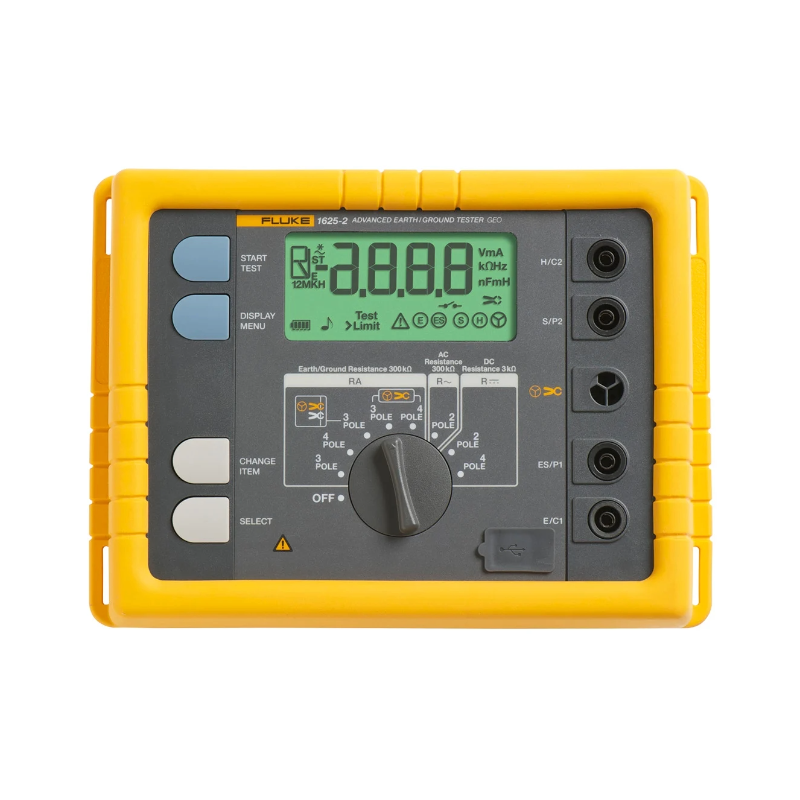

Fluke 1625-2 接地測試儀

無樁測試

Fluke 1625-2 接地測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓，另一個鉗口測量電流。然後，測試儀會自動測定接地棒的電阻。這種測試方法僅適用於受測建築物或構築物中有接地系統的情況，不過大多數情況都是如此。如果只有一條通路接地，如許多住宅應用中所採用，無樁測試法無法提供可接受的數值，則必須使用電位降測試法。

採用無樁測試時，無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁，這能夠節約大量的時間。在一些您之前從未考慮過的位置，您也可以執行接地測試，包括建築物內部、電纜塔或任何您無法接觸到土地的位置。

最全面的測試儀

Fluke 1625-2 是一款與眾不同的接地測試儀，可以完成所有四種類型的接地測量：

-三極和四極電位降（使用地樁）
-四極土壤電阻率測試（使用地樁）
-選擇性測試（使用地樁和 1 個鉗口）
-無樁測試（僅使用 2 個鉗口）

數量 :

Fluke 1625-2 GEO 接地測試儀能夠通過 USB 埠存儲和下載資料。一流的配件有助於簡化和加快測試時間。

三極和四極電位降接地電阻回路測試
四極土壤電阻率測試
使用 1 個鉗口進行的選擇性接地棒測試
使用 2 個鉗口進行的無樁接地棒測試
IP56 防護等級滿足戶外使用
硬質攜帶箱
USB 資料存儲和傳輸
而且，該測試儀易於使用。每一次測試時，測試儀都會提示您所需使用的地樁或鉗口；大尺寸旋轉開關確保您即使戴著手套也能操作。

詳細技術指標
通用
記憶體	通過 USB 埠可訪問內部記憶體存儲的多達 1500 條記錄
测量功能	干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻
顯示幕	4 數位（2999 數位） - 7 段液晶顯示幕（可視性提高）
操作	中央旋轉開關和功能鍵
溫度範圍
工作温度	-10 °C 至 50 °C（14 °F 至 122 °F）
存放温度	-30 °C 至 60 °C（-22 °F 至 140 °F）
溫度係數	± 讀數的 0.1 % /°C <18 °C >28 °C
防護類型	按照 EN60529，壳体防护等级为 IP56；电池盖防护等级为 IP40
最大電壓	警告 – 插口 "钳口" 至插口 E、ES、S 或 H
	U rms = 0 V
	插口 E、ES、S 或 H 相互之間任意組合，最大U rms = 250 V（屬於誤用）
安全性	採用雙重和/或加強絕緣保護。對地最大50 V（按照 IEC61010-1）。污染等級 2
品質標準	按照 DIN ISO 9001 標準開發、設計和生產
外場影響	符合 DIN 43780 (8/76)
輔助電源	6 x 1.5 V 鹼性電池（IEC LR6 或 AA 型）
电池寿命范围	使用 IEC LR6/ AA 型：通常為 3000 次測量 (R E+R H ≤ 1 kΩ)
电池寿命范围	使用 IEC LR6/ AA 型：通常為6000 次測量 (R E + R H > 10 kΩ)
尺寸(宽 x 高 x 深）	250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)
重量	≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池）
外殼材料	聚酯
直流和交流干擾電壓的測量 (U ST)
測量誤差極限：方法	全波整流
測量範圍	1 V 至 50 V
顯示範圍	0.0 V 至 50 V
解析度	0.1 V
頻率範圍	交流/直流 45 Hz 至 400 Hz 正弦波
精度	±（讀數的 5 % + 5 位數）
測量序列	約 4 次測量/秒
内阻	約 1.5 MΩ
最大超載	U rms = 250 V
干擾頻率的測量 (F )
測量誤差極限：方法	測量干擾電壓的振盪週期
測量範圍	6.0 Hz 至 400 Hz
顯示範圍	16.0 Hz 至 299.9 Hz 至 999 Hz
解析度	0.1 Hz 至 1 Hz
量程	1 V 至 50 V
精度	±（讀數的 1 % + 2 位数）
接地電阻 (RE)
測量方法	按照 IEC61557-5 標準用探針測量電流和電壓
開路電壓	20/48 V 交流電
短路電流	250 mA 交流電
測量頻率	手動或自動選擇 94、105、111 和 128 Hz (AFC)，在函數 R* 中為 55 Hz。
雜訊抑制	120 dB（16 2/3、50、60 和 400 Hz）
最大超載	U rms = 250 V

電氣測量規格
固有誤差或影響量	參比條件或指定操作範圍	符號代碼	按照 IEC1557 標準相關部分要求或測試	測試類型
固有誤差	參考條件	A	第 5 部分 6.1 節	R
位置	參考位置 ± 90°	E1	第 1 部分 4.2 節	R
電源電壓	以製造商規定的極限值	E2	第 1 部分 4.2 和 4.3 節	R
溫度	0 °C 和 35 °C	E3	第 1 部分 4.2 節	T
串聯干擾電壓	參閱第 4.2 和 4.3 節	E4	第 5 部分 4.2 和 4.3 節	T
探針和輔助接地電極的電阻	0 至 100 x R A 但 ≤ 50 kΩ	E5	第 5 部分 4.3 節	T
系統頻率	標稱頻率的 99% 至 101 %	E7	第 5 部分 4.3 節	T
系統電壓	標稱電壓的 85% 至 110 %	E8	第 5 部分 4.3 節	T
操作誤差	B = ±(\|A\| + 1,15 √E 21 E 22 E 23 E 24 E 25 E 26 )		第 5 部分 4.3 節	R
A = 固有誤差 En = 變數 R = 常規測試 T = 典型測試		B[%] = ± B/基準值 x 100%
測量範圍	0.020 Ω 至 300 kΩ
顯示範圍	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
解析度	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（讀數的 2 % + 2 位數）
操作误差	±（讀數的 5 % + 5 位數）
测量时间	固定频率时通常为 8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环
由於探針和輔助接地電極的電阻導致的附加誤差	R H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5 位数
R H 和 R 的測量誤差S	通常為R E + R S + R 的 10 %H
最大探針電阻	≤ 1 MΩ
最大輔助接地電極電阻	≤ 1 MΩ
如果誤差處於 IEC61557-5 要求的限定範圍之內，則會自動檢查。如果由於某些條件的影響，導致測量探針、輔助接地電極和接地電阻後的測量誤差超過 30%，顯示幕將顯示警告符號並提示 RS 或 RH 過高。

測量解析度的自動轉換取決於輔助接地電極電阻 RH
RH，U 测量 = 48 V	< 300 Ω
	< 6 Ω
	< 60 Ω
	< 600 Ω
RH，U 测量 = 20 V	< 250 Ω
	< 2.5 kΩ
	< 25 kΩ
	< 250 kΩ
分辨率	1 mΩ
	10 mΩ
	100 mΩ
	1 Ω

接地電阻的選擇性測量（R E 鉗口）
测量方法	按照 EN61557-5 標準用探針測量電流和電壓，並通過額外的電流互感器測量單個支路中的電流（專利適用）。
開路電壓	20/48 V 交流電
短路電流	250 mA 交流電
测量频率	手動或自動選擇 94、105、111 和 128 Hz (AFC)，55 Hz (R*)
雜訊抑制	120 dB（162/3、50、60 和 400 Hz）
最大超載	最大U rms = 250 V (將不會啟動測量）
測量範圍	0.020 Ω 至 300 kΩ
顯示範圍	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
解析度	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
精度	±（讀數的 7 % + 2 位數）
操作误差	±（讀數的 10 % + 5 位數）
由於探針和輔助接地典型電極電阻導致的附加誤差	R H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5 位数
R H 和 R 的測量誤差S	通常為R ETOTAL + R S + R 的 10 %H
測量時間	固定頻率時通常為8 秒使用自動頻率控制，最大 30 秒，完成所有測量頻率迴圈。
待測單個支路的最小電流	0.5 mA	使用互感器 (1000:1)
	0.1 mA	使用互感器 (200:1)
通過互感器的最大干擾電流	3:00 AM	使用互感器 (1000:1)
* 使用推薦的電流鉗/互感器

電阻测量 (R~)
测量方法	測量電流和電壓
测量電壓	20 V 矩形脈衝交流電壓
短路電流	> 250 mA 交流電
测量频率	手動或自動選擇 94、105、111 和 128 Hz (AFC)
测量範圍	0.020 Ω 至 300 kΩ
显示範圍	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
解析度	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（读数的 2 % + 2 位数）
操作误差	±（读数的 5 % + 5 位数）
测量时间	通常为 6 秒
最大干扰电压	24 V，超过 24 V 无法启动测量
最大过载	U rms 最大= 250 V

电阻测量（R 直流）
测量方法	可按照 IEC61557-4 进行电流-电压测量
测量电压	20 V 直流电
短路电流	250 mA 直流电
测量值的公式	对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。导线 E 中的电阻 > 1 Ω 时，可导致 5m Ω/Ω 的附加误差。
测量范围	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.0 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（讀數的 2 % + 2 位數）
操作誤差	±（讀數的 5 % + 5 位數）
測量序列	約 2 次測量/秒
測量時間	通常為 4 秒，包括極性反轉（二極或四極）
最大干擾電壓	直流或交流電壓 ≤3 V，超過 3 V 無法啟動測量
最大感應率	2 Henry
最大超載	U rms = 250 V

導線電阻補償 (R K)
在 R [414]K在 R [416]E在 R [418]E在 R [420]
测量值的公式	R 显示屏 = R 测得 - R 补偿*
* 設定點輸入值 RK = 0.000 Ω，通過調整測量在 0.000 至 29.99 Ω 範圍內變化。

無樁接地回路測量（雙鉗口，無樁）
開關檔位	RA 四極（雙鉗口，無樁
解析度	0.001 Ω 至 0.1 Ω
測量範圍	0.02 Ω 至 199.9 Ω
精度	±（讀數的 7 % + 3 位數）
操作誤差	±（讀數的 10 % + 5 位數）
測量電壓	Vm = 48 V 交流（初級電壓）
测量频率	128 Hz
雜訊電流 (IEXT)	最大IEXT = 10 A（交流）(RA < 20 Ω)
雜訊電流 (IEXT)	最大IEXT = 2 A（交流）(RA > 20 Ω)
測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。自動量程選擇。僅當按照指定的最小距離結合使用推薦的電流鉗進行測量時，有關無樁接地回路測量的資訊才有效。

多功能測試：支援3極、4極和雙夾具測試，適用於各種不同類型的接地系統。

高精確度：提供高精度的接地電阻測試，確保準確性並符合標準。

內建記憶功能：可儲存大量測試數據，方便日後查閱和分析。

抗干擾能力強：具備強大的抗干擾能力，可在複雜環境下穩定測試。

大型顯示屏：配備大型LCD顯示屏，測試數據清晰可見。

建築業：用於測試建築物的接地系統，確保建築物的安全性。

電力行業：用於測試發電廠、變電站等大型電力設施的接地系統，確保穩定供電。

工業領域：用於工廠、製造業等場所，確保機器設備的接地系統，防止漏電及過電壓。

維護與檢修：用於定期檢測現有接地系統的性能，確保符合安全標準。
