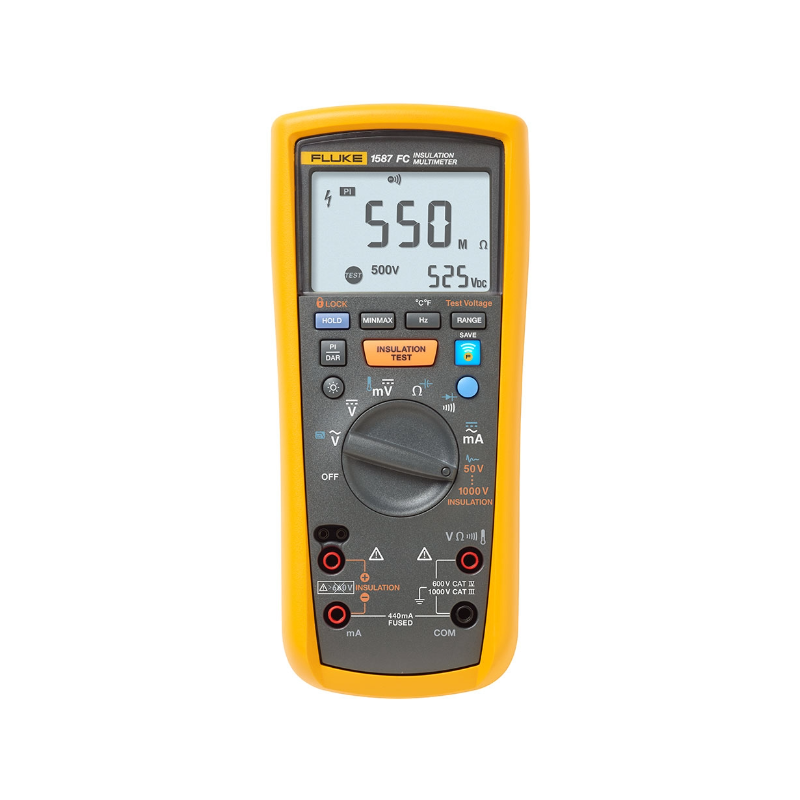

⾼性能⼆合⼀絕緣數位萬⽤電表
Fluke 1587 絕緣萬⽤電表，⼩巧袖珍的機⾝，裝載了全⾯的功能，讓您使⽤單⼀⼯具就能輕鬆完成 任務。Fluke 1587 將數位絕緣測試儀與功能全⾯、真有效值的數位萬⽤表結合起來，在故障排除和 預防性維護⽅⾯盡可能地發揮其多種⽤途。
產品亮點
PI/DAR 定時比測試
帶電線路檢測在電壓⼤於 30 V 時阻⽌絕緣測試，以增強⽤⼾保護
⽤於準確測量⾺達驅動的 VFD 低通濾波器
⾃動釋放電容電壓，為⽤⼾增強保護⼒
絕緣測試（1587：0.01 MΩ ⾄ 2 GΩ）
適合多種應⽤的絕緣測試電壓（1587：50 V、100 V、250 V、500 V、1000 V）
可進⾏：交流/直流電壓、直流電壓（毫伏）、交流/直流電流（毫安）、電阻 (Ω)、通斷性、電 容、⼆極管測試、溫度、最⼩值/最⼤值、頻率 (Hz)
⾃動關機以節省電量
符合 CAT III 1000 V、CAT IV 600 V 測量類別
帶背光燈的⼤型顯⽰螢幕
堅固的實⽤硬質攜帶箱，讓您能夠攜帶⼯作所需的⼀切物品
標配附件：遠端搖控探棒、測試導線和探棒、鱷⿂夾、K 型熱電耦
可選購 「Fluke TPAK 磁性掛帶」，解放您的雙⼿，檢驗、操作更順利
三年標準保固
| 產品規格: Fluke 1587 絕緣萬⽤電表 | ||
| 絕緣規格 | ||
| 測量值範圍 | 0.01 MΩ ⾄ 2 GΩ | |
| 測試電壓 | 50、100、250、500、1000 V | |
| 測試電壓準確度 | +20%， -0% | |
| 短路測試電流 | 1 mA（標稱 | |
| ⾃動放電 | 放電時間 < 0.5 秒，C = 1 μF 或更少 | |
| 通電電路檢測 | 在初始化測試前，如果終端電壓 > 30 V，進 ⾏抑制測試 | |
| 最⼤電容性負載 | 在 1 μF 以下的負載可操作 | |
| 絕緣輸出電壓 | ||
| 50 V (0% to +20%) | 顯⽰範圍 | 0.01 ⾄ 6.00 MΩ |
| 分辨率 | 0.01 MΩ | |
| 測試電流 | 1 mA @ 50 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（3% ± 5 ） | |
| 顯⽰範圍 | 6.0 ⾄ 50.0 MΩ | |
| 分辨率 | 0.1 MΩ | |
| 測試電流 | 1 mA @ 50 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（3% ± 5 ） | |
| 100 V (0% to +20%) | 顯⽰範圍 | 0.01 ⾄ 6.00 MΩ |
| 分辨率 | 0.01 MΩ | |
| 測試電流 | 1 mA @ 100 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（3% ± 5 ） | |
| 顯⽰範圍 | 6.0 ⾄ 60.0 MΩ | |
| 分辨率 | 0.1 MΩ | |
| 測試電流 | 1 mA @ 100 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（3% ± 5 ） | |
| 顯⽰範圍 | 60 ⾄ 100 MΩ | |
| 分辨率 | 1 MΩ | |
| 測試電流 | 1 mA @ 100 kΩ | |
| 電阻準確度 ± （%讀 數+字 | ±（3% ± 5 ） | |
| 250 V (0% to +20%) | 顯⽰範圍 | 0.1 ⾄ 60.0 MΩ |
| 分辨率 | 0.1 MΩ | |
| 測試電流 | 1 mA @ 250 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（1.5% ± 5 ） | |
| 顯⽰範圍 | 60 ⾄ 250 MΩ | |
| 分辨率 | 1 MΩ | |
| 測試電流 | 1 mA @ 250 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（1.5% ± 5 ） | |
| 500 V (0% to +20%) | 顯⽰範圍 | 0.1 ⾄ 60.0 MΩ |
| 分辨率 | 0.1 MΩ | |
| 測試電流 | 1 mA @ 500 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（1.5% ± 5 ） | |
| 顯⽰範圍 | 60 ⾄ 500 MΩ | |
| 分辨率 | 1 MΩ | |
| 測試電流 | 1 mA @ 500 kΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（1.5% ± 5 個） | |
| 1000 V (0% to +20%) | 顯⽰範圍 | 0.1 ⾄ 60.0 MΩ |
| 分辨率 | 0.1 MΩ | |
| 測試電流 | 1 mA @ 1 MΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（1.5% ± 5 ） | |
| 顯⽰範圍 | 60 ⾄ 600 MΩ | |
| 分辨率 | 1 MΩ | |
| 測試電流 | 1 mA @ 1 MΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（1.5% ± 5 ） | |
| 顯⽰範圍 | 0.6 ⾄ 2.0 GΩ | |
| 分辨率 | 100 MΩ | |
| 測試電流 | 1 mA @ 1 MΩ | |
| 電阻準確度 ±（%讀 數+ 字） | ±（10% ± 3 ） | |
| 電氣技術指標 | ||
| 交流電壓測量 | ||
| 量程 | ||
| 600.0 mV | 分辨率 | 0.1 mV |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 5000 Hz ±（%讀數+ 字） | ±(2% + 3) | |
| 6.000 V | 分辨率 | 0.001 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 5000 Hz ±（%讀數+ 字） | ±(2% + 3) | |
| 60.00 V | 分辨率 | 0.01 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 5000 Hz ±（%讀數+ 字） | ±(2% + 3) | |
| 600.0 V | 分辨率 | 0.1 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 5000 Hz ±（%讀數+ 字） | ±(2% + 3)¹ | |
| 1000 V | 分辨率 | 1 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(2% + 3) | |
| 準確度 60 Hz ⾄ 5000 Hz ±（%讀數+ 字） | ±(2% + 3)¹ | |
| ¹ 1 kHz 帶寬 | ||
| 低通濾波器電壓 | ||
| 量程 | ||
| 600.0 mV | 分辨率 | 0.1 mV |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 400 Hz ±（%讀數+ 字） | +(2% + 3)，-(6% - 3) | |
| 6.000 V | 分辨率 | 0.001 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 400 Hz ±（%讀數+ 字） | +(2% + 3)，-(6% - 3) | |
| 60.00 V | 分辨率 | 0.01 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 400 Hz ±（%讀數+ 字） | +(2% + 3)，-(6% - 3) | |
| 600.0 V | 分辨率 | 0.1 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(1% + 3) | |
| 準確度 60 Hz ⾄ 400 Hz ±（%讀數+ 字） | +(2% + 3)，-(6% - 3) | |
| 1000 V | 分辨率 | 1 V |
| 準確度 50 Hz ⾄ 60 Hz ±（%讀數+ 字） | ±(2% + 3) | |
| 準確度 60 Hz ⾄ 400 Hz ±（%讀數+ 字） | +(2% + 3)，-(6% - 3) | |
| 直流電壓測量 | ||
| 量程 | 分辨率 | 準確度 ±（%讀數+ 字) |
| 6.000 V dc | 0.001 V | ±(0.09% + 2) |
| 60.00 V dc | 0.01 V | ±(0.09% + 2) |
| 600.0 V dc | 0.1 V | ±(0.09% + 2) |
| 1000 V dc | 1 V | ±(0.09% + 2) |
| 輸入阻抗 | 10 MΩ（標稱）、<100 pF | |
| 常規模式抑制比 | >60 dB @ 50 Hz 或 60 Hz | |
| 共模抑制比 | 直流時 >120 dB，50 Hz 或 60 Hz（1 K 非 平衡） | |
| 準確度適⽤於 ± 100% 量程。 | ||
| 直流毫伏測量 | ||
| 量程 | 分辨率 | 準確度 ±（%讀數+ 字) |
| 600.0 mVdc | 0.1 mV | ±(0.1% + 1) |
| 直流和交流電測量 | ||
| 交流 45 Hz 到 1000 Hz | ||
| 量程 | 400 mA | |
| 分辨率 | 0.1 mA | |
| 準確度 ±（%讀數+ 字） | ±(1.5% + 2)¹ | |
| 負荷電壓（典型值） | 2 mV/mA | |
| 量程 | 60 mA | |
| 分辨率 | 0.01 mA | |
| 準確度 ±（%讀數+ 字） | ±(1.5% + 2)¹ | |
| 負荷電壓（典型值） | 2 mV/mA | |
| 直流 | ||
| 量程 | 400 mA | |
| 分辨率 | 0.1 mA | |
| 準確度 ±（%讀數+ 字） | ±(0.2% + 2) | |
| 負荷電壓（典型值） | 2 mV/mA | |
| 量程 | 60 mA | |
| 分辨率 | 0.01 mA | |
| 準確度 ±（%讀數+ 字） | ±(0.2% + 2) | |
| 負荷電壓（典型值） | 2 mV/mA | |
| 過載 | 600 mA，最多 2 分鐘 | |
| mA 輸入端⼦的保險 絲保護 | 0.44 mA、1000 V、IR 10 kA | |
| 交流轉換 | 4輸入信號通過交流耦合和校準轉換為正弦波 輸入有效值。 | |
| 轉換為真有效值響應，位於 5% 到 100% 的量程之間。300 mA 內，輸入信號波峰因數最⼤為 3，在 600mA 時，線性下降到 ≤ 1.5。對於非正弦波形，最⼤為 3 的波峰因數應加上 +（2% 讀數 + 2% FS）典型值。 | ||
| ¹ 1 kHz 帶寬 | ||
| 電阻測量 | ||
| 量程 | 分辨率 | 準確度 ±（%讀數+ 字）¹ |
| 600.0 Ω | 0.1 Ω | ±(0.9% + 2) |
| 6.000 kΩ | 0.001 kΩ | ±(0.9% + 2) |
| 60.00 kΩ | 0.01 kΩ | ±(0.9% + 2) |
| 600.0 kΩ | 0.1 KΩ | ±(0.9% + 2) |
| 6.000 MΩ | 0.001 MΩ | ±(0.9% + 2) |
| 50.0 MΩ ² | 0.01 MΩ | ±(1.5% + 3) |
| 過載保護 | 1000 V rms 或 dc | |
| 開路測試電壓 | <8.0 V dc | |
| 短路電流 | < 1.1 mA | |
|
¹ 準確度適⽤於量程的 0% 到 100% ² 最⾼ 80% 的相對濕度 |
||
| ⼆極管測試 | ||
| ⼆極管測試顯⽰ | 顯⽰電壓降：在 1.0 mA 標稱測試電流時為 0.6 V： | |
| 精度 | ±(2% + 3) | |
| 通斷性測試 | ||
| 通斷性測試值 | 測試電阻低於 25 Ω 時，發出連續聲⾳，⾼ 於 100 Ω 時關閉。最⼤讀數；1000 Ω | |
| 開路電壓 | <8.0 V | |
| 短路電流 | 1.0 mA 典型值 | |
| 過載保護 | 1000 V 真有效值) | |
| 響應時間 | >1 毫秒 | |
| 頻率測量 | ||
| 量程 | 分辨率 | 準確度 ±（%讀數+ 字） |
| 99.99 Hz | 0.01 Hz | ±(0.1% + 1) |
| 999.9 Hz | 0.1 Hz | ±(0.1% + 1) |
| 9.999 kHz | 0.001 kHz | ±(0.1% + 1) |
| 99.99 kHz | 0.01 kHz | ±(0.1% + 1) |
| 頻率計數器靈敏度 | ||
| 600.0 mV ac | 交流電壓靈敏度（正 弦波真有效值）¹ | 100.0 mV |
| 交流電壓靈敏度（正 弦波真有效值）¹ | 150.0 mV | |
| 直流觸發電平¹⾄ 20 kHz² | 不適⽤ | |
| 頻率計數器靈敏度 | ||
| 6.0 V | 交流電壓靈敏度（正 弦波真有效值）¹ | 1.0 V |
| 交流電壓靈敏度（正 弦波真有效值）¹ | 1.5 V | |
| 直流觸發電平¹⾄ 20 kHz² | -400.0 mV 和 2.5 V | |
| 60.0 V | 交流電壓靈敏度（正 弦波真有效值）¹ | 10.0 V |
| 交流電壓靈敏度（正 弦波真有效值）¹ | 36.0 V | |
| 直流觸發電平¹⾄ 20 kHz² | 1.2 V 和 4.0 V | |
| 600.0 V | 交流電壓靈敏度（正 弦波真有效值）¹ | 100.0 V |
| 交流電壓靈敏度（正 弦波真有效值）¹ | - | |
| 直流觸發電平¹⾄ 20 kHz² | 12.0 V 和 40.0 V | |
| 1000.0 V | 交流電壓靈敏度（正 弦波真有效值）¹ | 300.0 V |
| 交流電壓靈敏度（正 弦波真有效值）¹ | - | |
| 直流觸發電平¹⾄ 20 kHz² | 12.0 V 和 40.0 V | |
|
¹ 指定準確度的最⼤輸入值 = 10 倍量程（最⾼ 1000 V）。低頻低振 幅時的噪聲可能影響準確度 ² 滿刻度輸入時適⽤於 100 kHz |
||
| 電容 | ||
| 量程 | 分辨率 | 準確度 ±（%讀數+ 字） |
| 1000 nF | 1 nF | ±(1.2% + 2) |
| 10.00 μF | 0.01 μF | ±(1.2% + 2) |
| 100.0 μF | 0.1 μF | ±（1.2% ±90 個字） |
| 9999 μF | 1 μF | ±（1.2% ±90 ） |
| 溫度測量 | ||
| 量程 | 分辨率 | 準確度 ±（%讀數+ 字）¹ |
| -40 °C ⾄ 537 °C | 0.1 °C | ±（1% ± 10 ） |
| -40 ° F ⾄ 998 ° F | 0.1 °F | ±（1% ± 18 ） |
| ¹ 準確度適⽤於儀表的環境溫度發⽣改變後穩定 90 分鐘後的測量值 | ||
| 通⽤技術指標 | ||
| 適⽤於任何端⼦的最 ⼤電壓⼀般為 | 1000 V | |
| 存放溫度 | -40 °C ⾄ 60 °C（-40 °F ⾄ 140 °F） | |
| ⼯作溫度 | -20 °C ⾄ 55 °C（-4 °F ⾄ 131 °F） | |
| 溫度系數 | 溫度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）時，0.05 x（指定準確度）/°C | |
| 相對濕度 | 無冷凝 | |
| 10 °C ⾄ 30 °C（50 °F ⾄ 86 °F）時，0% ⾄ 95% | ||
| 30 °C ⾄ 40 °C（86 °F ⾄ 104 °F）時，0% ⾄ 75% | ||
| 40 °C ⾄ 55 °C（104 °F ⾄ 131 °F）時，0% ⾄ 40% | ||
| 振動 | 隨機，2 g，5-500 Hz，依據 MILPRF- 28800F 2 類儀器 | |
| 無線電頻率通信 | 2.4 GHz ISM 波段 | |
| 無線電頻率認證 | FCC：T68-FBLE，IC：6627A-FBLE | |
| 電磁兼容性 | ||
| 國際標準 | IEC 61326-1：便攜式電磁環境；IEC 61326-2-2 CISPR 11：1 組，A 類 | |
| 第 1 組：設備有意產⽣和/或使⽤導通耦合射 頻能量，這是設備⾃⾝內部運⾏的必要條 件。 | ||
| A 類：設備適⽤於非家庭使⽤以及未直接連 接到為住宅建築物供電的低電壓網絡的任意 設備中。 | ||
| 此設備連接⾄測試對象後，產⽣的發射可能 會超過 CISPR 11 規定的⽔平。連接了測試 導線和/或測試探棒時，該設備可能無法滿⾜ 本標準的抗擾度要求。 | ||
| 韓國 (KCC) | A 類設備（⼯業廣播和通訊設備） | |
| A 類：本產品符合⼯業電磁波設備的要求， 銷售商或⽤⼾應注意這⼀點。本設備旨在⽤ 於商業環境中，⽽非家庭環境。 | ||
| 美國 (FCC) | 47 CFR 15 B ⼦部分。按照第 15.103 條規 定，本產品被視為免稅設備。 | |
| 防護等級 | IEC 60529：IP40（非⼯作） | |
| 安全性 | ||
| IEC 61010-1 | 污染等級 2 | |
| IEC 61010-2-033 | CAT IV 600 V / CAT III 1000 V | |
| 電池 | 四節 AA 電池（IEC LR6） | |
| 電池壽命 | 可供儀表使⽤ 1000 ⼩時；絕緣測試時：室 溫條件下，新的鹼性電池可供儀表進⾏⾄少 1000 次絕緣測試。這些標準結果是在將 1000 V 通過 1 MΩ 電阻的情況下測得的，⼯ 作週期為 5 秒鐘開，25 秒鐘關。 | |
| 尺⼨（⾼ x 寬 x 長） | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | |
| 重量 | 550 g (1.2 lb) | |
| 海拔 | ⼯作海拔 | 2000 m |
| 儲存溫度 | 12000 m | |
| 過量能⼒ | 110% 量程，電容除外 (100%) | |
| 頻率過載保護 | <107 V Hz | |
| mA 輸入端⼦的保險 絲保護 | 0.44A、1000 V、IR 10 kA | |
絕緣測試： 可測試高達1000V的絕緣電阻，確保電氣設備的安全性和性能穩定性。
多功能性測量： 能測量交流/直流電壓、電流、電阻，並進行頻率和容量測試，實現全面的電氣參數測量。
自動測試模式： 具備自動測試功能，能夠快速、精確地測試電氣設備，節省用戶的時間和精力。
雙重顯示： 配備雙重顯示功能，同時顯示絕緣電阻值和測量電壓，方便用戶實時監控測試數據。
安全性： 符合最新的安全標準，具有過壓顯示和警報功能，確保用戶在高壓環境下的安全操作。
電力行業： 用於測試變壓器、發電機、電力系統的絕緣性能，確保電力系統的安全運行。
製造業： 用於生產線上的電子元件測試，確保產品的品質和穩定性。
維護與保養： 用於設施和設備的定期檢測，確保其絕緣性能，提高設備的使用壽命。
建築行業： 用於建築物的電氣系統檢測，確保建築物的電氣安全，符合相關標準和規定。
科學研究： 適用於各種實驗室測試，提供精確的測量數據，支持科學研究的進行。
Fluke 1587 絕緣萬用電表以其全面的功能和可靠性，在多個領域得到廣泛應用，是專業用戶進行電氣測試和檢測的首選工具。
