符合電力品質測試最嚴格的 A 級標準
Fluke 1760 三相電力品質記錄儀完全符合 IEC 61000-4-30 A 級標準，非常適合高級電力品質分析和統一標準測試。 此電力品質監視工具設計用於在中低壓電網中分析公益事業和工業的配電系統，允許使用者靈活自訂閾值、演算法和測量選項。 1760 電力記錄儀可以捕獲使用者所選參數的最詳細資料。
應用
詳細的干擾分析 – 執行快速瞬態分析，找出設備故障的根源，以便將來進行改進和預防維護。 快速瞬態選項及 6000 V 量程，使之可以捕獲非常短暫的脈衝（例如，雷擊）。
符合 A 級服務品質要求 – 驗證進線口處的電力品質。 憑藉 A 級標準認證，Fluke 1760 允許各種嚴格的驗證。
多個位置處的事件相關性 – 利用 GPS 時間同步功能，用戶可以快速檢測出首先出現故障的位置（設施內部或外部）。
電氣隔離和直流電耦合 – 允許對不同的電力系統進行全面的測量。 例如，通過同步記錄電池電壓和功率輸出來解決 UPS 系統的故障。
電力品質和電力負載分析 – 安裝之前評估基本電能品質，確保符合關鍵系統的要求；以及在增加負載前驗證電力系統的容量。
|
測量功能概覽
|
|
統計評估
|
電力品質統計符合EN50160 標準和 DISDIP 表，如 ITIC、CEBEMA 和 ANSI
|
|
事件列表
|
|
檢測電壓驟降、驟升和中斷，並儲存在事件清單中。 同時，任何啟動的觸發器會生成一個事件，並添加到此列表。
|
|
事件清單顯示事件發生的準確時間，以及持續時間和幅度。 可依據這些事件的數種屬性進行分類，並選擇其中一個做進一步的故障根源分析。
|
|
如果觸發器啟動，則可以儲存真有效 (RMS) 值、瞬態和快速瞬態。
|
|
|
不間斷記錄
|
|
Fluke 1760 記錄以下參數的 RMS 值及相應的最小值和最大值:
|
|
• 電壓
|
|
• 電流
|
|
• 電能 P、Q、S
|
|
• 功率因數
|
|
• kWh
|
|
• 閃變
|
|
• 失衡
|
|
• 頻率
|
|
• 諧波/間諧波
|
|
連續採用以下時間累積:
|
|
1 天
|
|
10 分鐘
|
|
自由間隔，例如:15 分鐘，2 小時
|
|
|
觸發記錄
|
|
真有效值:
|
可在 10 ms（1/2 週期）、20ms（1 個週期）、200ms（10/12 個週期）或 3s（150/180 個週期）之間調整累積時間。
|
|
|
RMS 值、諧波和間諧波的計算與電源頻率同步。
|
|
|
諧波和間諧波的基本累積時間為 200ms
|
|
示波器:
|
所有 8 個通道的取樣速率均為 10.24 kHz
|
|
快速瞬態:
|
通道 1-4 快速瞬態 FFT 的取樣速率選擇範圍為 100 kHz 至 10 MHz
|
|
|
電源信號
|
相位和 N 導線，電壓和電流
|
|
連線模式
|
可變刷新率。此功能允許用戶驗證儀錶設置，並快速流覽示波器、瞬態和事件。
|
|
一般資料
|
|
基本誤差
|
請查閱參考條件，實施兩年保固。
|
|
品質體系
|
產品的研發和製造均符合 ISO 9001:2000標準
|
|
環境條件
|
|
操作溫度量程:
|
0°C 至 +50°C；32°F 至 +122°F
|
|
工作溫度量程:
|
-20°C 至 +50°C；-4°F 至 +122°F
|
|
儲存溫度量程:
|
20°C 至 +60°C；-4°F 至 140°F
|
|
參考溫度:
|
23°C ± 2K；74°F ± 2K
|
|
氣候類別:
|
B2 (IEC 654-1)，-20°C 至 +50°C；-4°F 至 +122°F
|
|
最大操作海拔高度:
|
2000 m: 最大 600 V CAT IV*，電源:300 V CAT III 5000 m:最大 600 V CAT III*，電源:300 V CAT II。
*視感測器而定
|
|
|
參考條件
|
|
環境溫度:
|
23°C ± 2K；74°F ± 2K
|
|
電源:
|
230 V ± 10%
|
|
電源頻率:
|
50 Hz/60 Hz
|
|
信號:
|
標稱輸入電壓 Udin
|
|
平均:
|
10 分鐘間隔
|
|
|
殼體
|
堅固的絕緣塑膠殼體
|
|
EMC
|
|
幅射標準:
|
A 類，符合 IEC/EN 61326-1 標準。
|
|
電磁防干擾:
|
IEC/EN 61326-1
|
|
|
電源
|
|
範圍:
|
交流:83 V 至 264 V，45 至 65 Hz。
|
|
|
直流:100 V 至 375 V
|
|
安全:
|
IEC/EN 61010-1 第二版
|
|
|
300 V CAT III
|
|
功耗:
|
最大 54VA
|
|
電池組:
|
鎳氫 (NIMH) 電池組，7.2 V，2.7 Ah。
|
|
如果電源出現故障，內置電池可繼續供電多達 40 分鐘。 之後，或在電池耗盡的情況下，Fluke 1760 關閉；電源電壓恢復後，可以使用先前最新的設置繼續進行測量。 用戶可以自行更換電池。
|
|
|
顯示
|
|

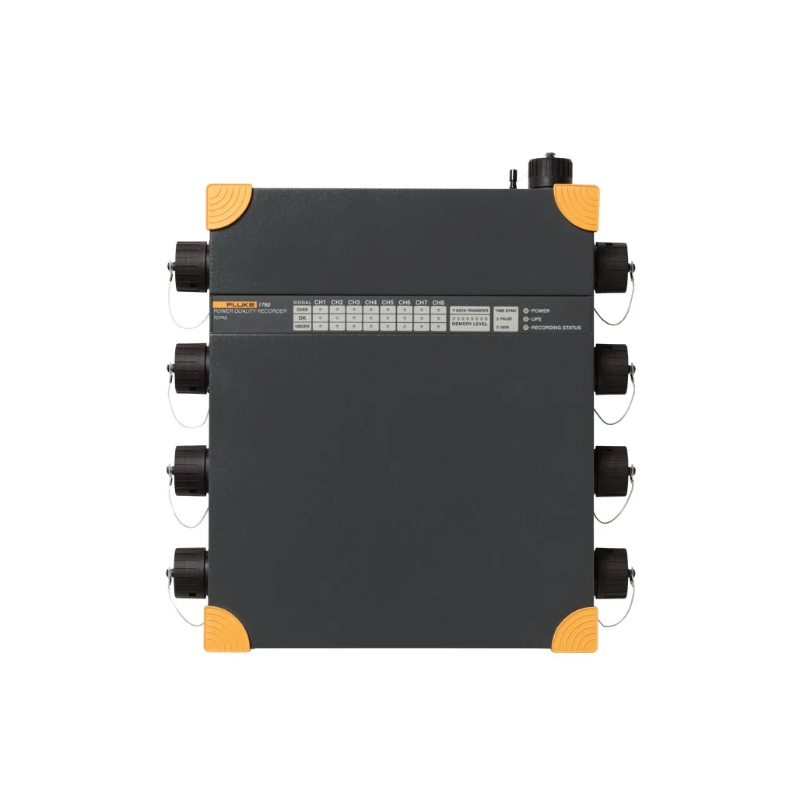

Fluke 1760 具有 LED 指示燈，用於指示 8 個通道、相位順序、電源（主電源或電池）、記憶體使用、時間同步和資料傳輸的狀態。
|
|
電源 LED:
|
• 長亮：主電源供電正常。
|
|
• 熄滅：電源出現故障時通過內置電池供電。
|
|
通道 LED
|
每個通道的 3 色 LED 指示燈用於指示:
|
|
• 超載狀態
|
|
• 欠載狀態
|
|
信號電平在額定範圍內
|
|
|
資料記憶體
|
2 GB快閃記憶體，視型號而定
|
|
記憶體型號
|
線性
|
|
介面
|
|
乙太網 (100MB/s)，相容 Windows® 98/ME/NT/2000/XP RS 232，外部數據機（通過 RS 232）
|
|
|
RS 232 串列傳輸速率
|
|
|
尺寸
|
|
325 x 300 x 65 毫米；2.8 x 11.8 x 2.6 英寸（高 x 寬 x 深）
|
|
|
重量
|
|
|
保固期
|
|
|
校正間隔
|
|
|
信號調節
|
|
50 Hz 系統的量程
|
|
50 Hz ± 15 %（42.5 Hz 至 57.5 Hz）
|
|
|
60 Hz 系統的量程
|
|
60 Hz ± 15 %（51 Hz 至 69 Hz）
|
|
|
分辨力
|
|
|
50 Hz 電源頻率的採樣頻率
|
|
|
頻率測量誤差
|
|
|
內置時鐘誤差
|
|
|
測量間隔
|
|
間隔值的累積符合 IEC 61000-4-30 A 類要求
|
|
最小、最大值:
|
1/2 週期，例如:10 ms RMS 值 (50Hz)
|
|
瞬態事件:
|
每個通道的取樣速率範圍為 100 kHz 至 10 MHz
|
|
|
諧波
|
|
符合 IEC 61000-4-7:2002 標準:200 ms
|
|
|
閃變
|
|
符合 EN 61000-4-15:2003 標準:10 分鐘 (Pst)，2 小時 (Plt)
|
|
|
測量輸入
|
|
輸入數目
|
|
|
感測器安全
|
|
|
基本安全
|
|
|
額定電壓 (rms)
|
|
|
範圍（峰值）
|
|
|
超載容量 (rms)
|
|
|
電壓提升率
|
|
|
輸入電阻
|
|
|
輸入電容
|
|
|
輸入濾波器
|
|
每個通道均配有一個無源低通濾波器、一個抗鋸齒濾波器和一個 16 位 A/D 轉換器。 所有通道的採樣都與一個石英控制的時鐘脈衝同步。
|
|
濾波器防止電壓瞬變並限制信號提升率，減少高頻成分，尤其是高於 A/D 轉換器 1/2 取樣速率 80 dB 的雜訊電壓，因而能在非常廣的量程內實現極小的測量誤差。 即使在極端工作條件下（例如，轉換器輸出上的瞬變電壓），也是如此。
|
|
|
誤差
|
|
參考條件下的誤差
|
|
誤差（包括電壓感測器）符合 IEC 61000-4-30 A 類要求。 所有電壓感測器均適合直流（最高 5 kHz）
|
|
使用感測器 1000 V
|
0.1% (Udin) = 480 V 和 600 V P-N
|
|
感測器 600 V
|
0.1% (Udin) = 230 V P-N
|
|
|
諧波的基本誤差
|
|
I 類，符合 EN 61000-4-7:2002 標準
|
|
|
參考條件
|
|
23°C ± 2 K < 60 % rH；74°F ± 2 K < 60 % rH
|
|
儀錶預熱 > 3h
|
|
電源:100 V 至 250 V AC
|
|
|
溫度偏移
|
|
|
老化
|
|
|
共模抑制
|
|
|
溫度偏移
|
|
|
老化
|
|
|
信號
|
|
|
直流
|
|
高精確度測量： 提供高精度的三相電壓、電流、功率等測量，準確捕捉各種電力品質問題，包括波形、諧波等。
多功能性測試： 具有多種測量模式，包括電力、能量、諧波分析、電壓暫降、電壓脹泡等，適應各種複雜電力環境。
實時數據監控： 提供實時電力品質數據監控，包括電壓、電流、頻率等，方便用戶實時了解系統狀態。
大容量數據存儲： 具備大容量內存，能夠長時間存儲大量測量數據，支持長期監測和趨勢分析。
自動測試和報告： 具有自動測試和報告生成功能，節省用戶的時間，提供即時、詳細的測試結果報告。
便攜性： 設計輕巧，易於攜帶，適用於各種現場應用，方便用戶進行移動測試。
工業生產： 用於監測重要生產設備的電力品質，確保設備的穩定運行，提高生產效率。
商業建築： 用於商業辦公樓宇的電力系統監測，幫助節能減排，降低能源成本。
電力系統： 用於監測供電系統的電力品質，保障供電的穩定性和可靠性。
可再生能源系統： 用於太陽能、風能等可再生能源系統的監測，確保穩定的電力輸出。
科學研究： 用於科學實驗和研究領域，記錄電力品質數據，支持科學研究工作的進行。
Fluke 1760 三相電力品質記錄儀具有高度的可靠性和多功能性，廣泛應用於各種需要監測和分析電力品質的場合，為用戶提供準確的數據支持，幫助優化能源使用和提高系統穩定性。
