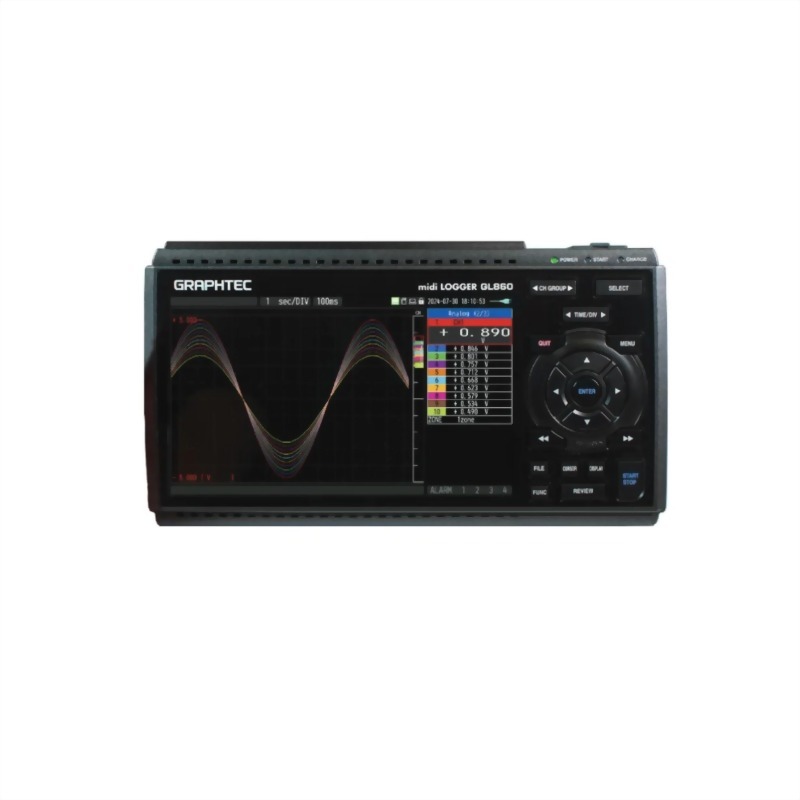

每個輸入通道都可以選擇電壓、溫度和濕度。
對其他測量參數使用 EU 縮放比例。
測量電壓
支援寬操作範圍（從 20 mV 到 100 V）
測量溫度
熱電偶：K、J、E、T、R、S、B、N、C（舊W：WRe5-26）
RTD*：Pt100・JPt100・Pt1000(IEC751)
（僅支援3線型）
*請使用B-565 連接RTD
測量電流（4-20 mA）
分流電阻器（250Ω）可作為選購品。
配備專用的1-5V量程用於測量範圍
分流電阻250Ω（B-551）
*不能與無螺絲端子一起使用
測量濕度
濕度感測器可作為選購件提供。
感測器的電源也由主機提供。
配備專用濕度範圍
濕度感測器（B-530）
提供數位 I/O 端口
透過連接選購的 I/O 電纜即可使用數位 I/O。
輸入/輸出電纜（B-513）
＜邏輯/脈衝輸入（4通道）＞
邏輯：無電壓接點（A接點、B接點、NO、NC）、集電極開路、電壓輸入（HL判定）
脈衝：每通道3種選擇（旋轉/數量計數/瞬時）
<警報輸出：4頻道>
可為每個輸入通道設定警報條件。
發生警報時，可以從輸出 1 至 4 輸出訊號。
備有耐高電壓B-565等4種端子。
選擇最適合您的測量應用的終端。
 耐高壓 高精度端子 (B-565) |
 30通道無螺絲 輸入端子 (B-563SL-30) |
 20通道螺絲 輸入端子 (B-563) |
 20通道無螺絲 輸入終端 (B-563SL) |
|||||||
| 輸入通道數 | 20通道 | 30通道 | 20通道 | 20通道 | ||||||
| 輸入端子類型 | M3螺紋型 | 無螺絲 | M3螺紋型 | 無螺絲 | ||||||
| 輸入法 |
光MOS繼電器掃描系統 所有頻道隔離，平衡輸入 |
|||||||||
| 測量範圍※1 | 電壓 | 20、50、100、200、500 mV、1、2、5、10、20、50、100 V、1-5 V 滿量程 | ||||||||
| 溫度 | 熱電偶：K、J、E、T、R、S、B、N、C（W：WRe5-26） | |||||||||
| RTD（僅支援3線型）：Pt100，JPt100，Pt1000（IEC751） | （* 無法連接 RTD。） | |||||||||
| 溫度範圍：100°C、500°C、2000°C（華氏時：150°F、750°F、3000°F） | ||||||||||
| 濕度 | 0 至 100%（需選配濕度感測器 B-530） | |||||||||
| 最大允許輸入電壓 | +/– 端子之間 |
20mV 至 2V 範圍 (60Vp-p) 5V 至 100V 範圍 (110Vp-p) |
||||||||
| 輸入端子/輸入端子之間 | 600V峰峰值 | 60V峰峰值 | ||||||||
| 輸入端子/GND之間 | 300V峰峰值 | 60V峰峰值 | ||||||||
| 耐壓 | 輸入端子/輸入端子之間 | 600V峰峰值 | 350Vp-p 1分鐘 | |||||||
| 輸入端子/GND之間 | 2300VACrms 1分鐘 | 350Vp-p 1分鐘 | ||||||||
| 電壓測量精度 | ±(0.05%滿量程+10μV) | 滿量程的±0.1% | ||||||||
| 操作環境 | 0至45℃ | |||||||||
| 尺寸（*包括GL860） | 240×166×52.5mm（不含突出部份） | 240×158×52.5mm（不含突出部） | ||||||||
| 重量（*含GL860） | 1035公克（不含AC轉接器和電池） | 1010g（不含AC轉接器和電池） | ||||||||
*每個終端的測量精度請參閱使用手冊。
B-565
< +/– 端子之間 (A) >
– 最大輸入電壓：60Vp-p（範圍：20mV 至 2V）
110Vp-p（範圍：5V 至 100V）
< 輸入端子/輸入端子之間 (B) >
– 最大輸入電壓：600Vp-p
– 耐電壓：6002
<
p.最大輸入電壓：300Vp-p
– 耐電壓：1 分鐘時 2300Vp-p
B-563SL-30 / B-563 / B-563SL
< +/– 端子之間 (A) >
– 最大輸入電壓：60Vp-p（範圍：20mV 至 2V）
110Vp-p（範圍：5V 至 100V）
< 最大端子/輸入端子之間 (Vp – 100V) <
最大電壓：
6耐電壓：350Vp-p，1 分鐘
< 輸入端子/GND 之間 (C) >
– 最大輸入電壓：60Vp-p
– 耐電壓：350Vp-p，1 分鐘
最多可擴充至 200 個頻道。
例子
20通道/30通道
40ch以上（最多200ch）
渠道擴展範例
| 頻道數 | 20通道 | 30通道 | 40通道 | 50通道 | 100通道 | 200通道 |
| GL860 | 1 | 1 | 1 | 1 | 1 | 1 |
|
擴充終端連接電纜 （B-567-05/B-567-20） |
– | – | 1 | 1 | 1 | 1 |
|
輸入端子基板 （B-566） |
– | – | 2 | 2 | 4 | 7 |
|
20通道端子*1 （B-565/B-563/B-563SL） |
1 | – | 2 | 1 | 2 | 1 |
|
30通道端子*1 （B-563SL-30） |
– | 1 | – | 1 | 2 | 6 |
*1.當 B-565 與其他端子一起使用時，
耐壓：將應用較低的耐壓
精度：取決於端子
可使用擴充端子連接線（50cm/2m）擴充輸入端子和GL860
*如果測量受到雜訊影響，請減慢取樣間隔。
一次性複製輸入、範圍、過濾器、EU 等設定。
只需選擇一個通道即可完成設置，大大減少所需的工時。
觸發器和警報設定也可以複製
當限制使用的通道數量時，可實現高達 5ms 的取樣速度。
| 採樣間隔 | 5毫秒 | 10毫秒 | 20毫秒 | 50毫秒 | 100毫秒 | 25 0毫秒 | 500米 | 1秒 | |
| 頻道數 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | |
| 測量 | 電壓/濕度 | ● | ● | ● | ● | ● | ● | ● | ● |
| 溫度 | – | – | – | – | ● | ● | ● | ● | |
錄音時間範例（資料大小：2GB）
| 採樣間隔 | 5毫秒 | 10毫秒 | 50毫秒 | 100毫秒 | 200毫秒 | 500毫秒 | 1秒 | 10秒 |
| GBD 格式 | 15天 | 24天 | 47天 | 54天 | 108天 | 270天 | 366+天 | 366+天 |
| CSV 格式 | 1天 | 3天 | 8天 | 11天 | 22天 | 55天 | 111天 | 366+天 |
*數字為近似值。此圖表中擷取資料的檔案大小為 2GB（GBD 或 CSV 檔案格式）。
5ms: 1頻道, 10ms: 2頻道, 20ms: 4頻道, 50ms: 10頻道
環形抓拍功能
當記憶體配置為環形記憶體模式時，將保存最新的資料。 （採集資料數為1000至2000000點）
中繼抓拍功能
當記憶體配置為中繼模式時，資料會連續保存到最大 2GB 的多個檔案中，而不會遺失任何數據，直到停止捕獲。
記憶循環功能
除了現有的接力捕捉功能外，在記憶體容量耗盡之前會自動刪除最舊的檔案。
熱插拔 SD 記憶卡
當採樣間隔為 100ms 或更慢時，可以在資料擷取過程中更換 SD 卡。
*安裝無線區域網路時，SD 記憶卡無法插入 SD CARD 插槽。
備份錄音數據
可以定期建立資料檔案以便在記錄資料的同時進行備份，並且檔案會自動傳輸到裝置上的另一個儲存裝置或網路上的 FTP 伺服器。
備份間隔：1、2、6、12、24 小時
備份檔案目標：SD 記憶卡或 FTP 伺服器
資料檔案格式：GBD（二進位）或 CSV（文字）
資料檔案驗證
這是在重播資料檔案時檢查資料檔案完整性的功能。它將資料檔案產生的校驗和與記錄的校驗和進行比較。當兩個校驗和不匹配時，資料檔案可能已損壞或已被某人更改。當 GL 單元建立資料檔案時，校驗和代碼會被記錄到檔案中。
可透過 USB、無線 LAN 或有線 LAN 連接到您的 PC。
*無線區域網路連線需要選配的 B-568。 USB連接是常見的AB型連接線。
*可選配無線區域網路裝置僅在部分地區提供。
無線區域網路選項可實現與其他裝置的無線通訊。
接入點 無需路由器即可直接連接到電腦和智慧型裝置。
站點 可以連接到無線 LAN 路由器。根據環境，可以透過網路使用遠端電腦和智慧型裝置檢查資料並接收電子郵件。
可以與 PC 進行一對一連接，也可以透過 HUB 進行多台連接。
GL860記錄的資料可以透過Modbus通訊傳輸到PLC。
GL860的錄音開始/停止控制可由PLC實現。如需了解更多Modbus通訊訊息，請向我們申請SDK。
新服務「G-REMOTE」 ※使用需額外付費。
只要有網路連接，就可以在任何地點使用網路瀏覽器輕鬆進行遠端控制和資料擷取。
記錄的資料可以備份到專用的雲端伺服器。
實用功能
可操作性改進
對於PC
高效能軟體
| 物品 | 描述 | |
|---|---|---|
| 類比輸入數量 | 1個終端（20通道/30通道）或擴充單元最多可支援200通道 | |
|
外部輸入/ 輸出※1 |
輸入 |
觸發或取樣（1通道）、邏輯/脈衝（4通道） 電壓範圍：0 – ＋24V（共地） 輸入訊號：無電壓接點（a接點、b接點、NO、NC）、開路集極、電壓輸入 |
| 輸出 |
警報（4通道） 輸出訊號：開路集電極（透過10kΩ電阻上拉至5V） |
|
| 採樣間隔 | 5ms – 1h（電壓、濕度可選5ms – 50ms，通道數有限，外部※1 | |
| 時間/格 | 1秒 – 24小時 | |
| 觸發功能 | 重複動作 | 關・開 |
| 觸發器類型 |
開始：當觸發器產生時，資料擷取開始。 停止：當觸發產生時，資料擷取停止。 |
|
| 觸發設定 |
（開始/停止） 關閉、等級、警報、外部、時間、日期、星期 |
|
| 警報功能 | 報警判斷方式 |
偵測方式：電平、邊緣類比 通道判斷模式：H(↑)、L(↓)、Window In、Window Out 邏輯通道判斷模式：H(↑)、L(↓) 脈衝通道判斷模式：H(↑)、L(↓)、Window In、Window Out運算通道判斷模式：H(↑)、L(↓)、Window In、Window Out、Window In、Window Out Out,Window In、Window Out )、Window In、Window Out(Window In、Window Out)、Window In、Window Out Outer、Window In、Window Out)、Window In、Window Out |
| 脈衝輸入 | 測量模式 |
旋轉計數（RPM）模式 累積計數模式 即時計數模式 |
| 最大脈衝輸入數 |
最大輸入頻率：50kHz 最大計數數：50kC/取樣（16位元計數器） |
|
| PC介面 |
USB2.0（高速）、乙太網路（10BASE-T / 100BASE-TX）、無線區域網路（使用 B-568 選購） * B-568 僅在部分地區可用。 |
|
|
儲存 裝置 |
內部的 | 內建8GB快閃記憶體 *2 |
| 外部 *3 | 一個SD卡插槽（支援SDHC記憶卡，最大支援32GB） *2*3 | |
| 已儲存的內容 |
設定條件 測量資料 螢幕複製 |
|
| 操作環境 |
0 至 45 ºC，5 至 85 % RH （電池供電時 0 至 40°C/電池充電時 15 至 35°C） |
|
| 電源 | 交流電源轉接器 | AC100 – 240V / 50 – 60Hz |
| 直流輸入 | DC8.5 – 24V（最大26.4V） | |
| 電池組*選項 | DC7.2V（2875ｍAh）（*可安裝2個） | |
| 耗電量 |
36VA或更低（使用AC轉接器時，LCD亮起， 電池充電時，AC100V） |
|
| 振動測試條件 | 相當於汽車零件1類A類蜂鳴器 | |
*1.需要 GL 的輸入/輸出電纜（選項 B-513）。
*2.每個錄製檔案限制為 2GB。
*3.安裝無線 LAN（B-568，選購項目）時，無法將 SD 記憶卡插入 SD CARD 插槽。
