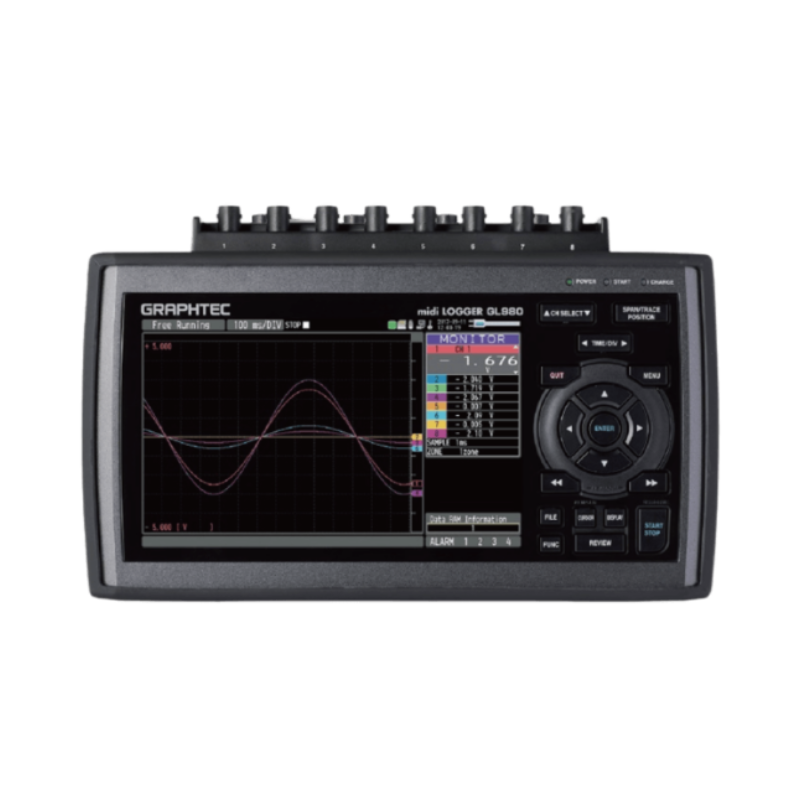

GL980是一款高壓隔離式8通道資料記錄儀，支援500V量程、RMS測量功能，所有通道可同時隔離，取樣率高達1MS/s，並具備高速取樣能力。它可用於機器性能和耐久性測試。
內部配備4MW/通道RAM和8GB快閃記憶體。外部支援SD記憶卡和USB儲存媒體。可進行高速長時間資料記錄。
此外，它還可連接DP-581H熱敏印表機，實現資料現場列印輸出，有效防止資料竄改和偽造。
GL980配備了隔離式輸入機制，可防止訊號受到其他通道雜訊的干擾。採用16位元A/D轉換器，實現高速、高解析度測量。
同時採樣
GL980 採用同步取樣技術，透過在同步取樣方法中使用多個 A/D 轉換器來消除取樣率下降。
外部取樣
記錄器的取樣是與外部設備同步進行的，使用外部訊號輸入。
多功能輸入
電壓、溫度、濕度、邏輯和脈衝測量可以同時高速進行。
除了數位值顯示和全波形顯示螢幕外，還可透過多種方式監測資料。
使用遊標和回車鍵進行簡單操作，以及透過六個預設選單畫面進行選單驅動操作：AMP、DATA、DISP、TRIG、I/F（介面）和其他。
配備三種電源選項
選項
內建快閃記憶體
外部存儲
具備便利的 LAN（乙太網路介面）功能
使用USB模式輕鬆將檔案傳輸到電腦
PC軟體“ GL980_2000-APS ”
高效能軟體“ GL-Connection ”
| 物品 | 描述 | |
|---|---|---|
| 顯示幕（LCD） | 尺寸 | 7吋TFT彩色液晶顯示器（WVGA：800 x 480像素） |
| 資訊 |
YT 波形圖（含數字值）、放大波形圖、 數字值和即時統計結果值、XY 圖 |
|
| 語言 | 英語、法語、德語、西班牙語、俄語、中文、韓語、日語 | |
| 與電腦連接 | 類型 | 乙太網路（10BASE-T/100BASE-TX）、USB2.0 |
| 功能 | 資料傳輸至PC（取樣率最高1毫秒），控制指令傳送至GL980 | |
| 乙太網路功能 |
Web伺服器功能、FTP伺服器功能、NTP用戶端功能、 DHCP用戶端功能、郵件傳送功能 |
|
| USB功能 | USB模式（GL980內建快閃記憶體和SD卡的檔案傳輸和刪除） | |
| 觸發功能 | 觸發動作 | 透過觸發來啟動或停止資料採集。 |
| 觸發來源 |
• 啟動：關閉、測量訊號、警報、外部、定時、定時、經過時間 • 停止：關閉、測量訊號、警報、外部、定時、定時、經過時間 |
|
| 組合 | 層級或、層級與、邊緣或、邊緣與 | |
| 臨界點 |
• 類比訊號 (*1)：電平模式下為高電平或低電平，邊緣模式下為上升沿或下降沿，視窗輸入，視窗輸出 • 邏輯訊號：高電平或低電平（4通道訊號模式） • 脈衝訊號：高電平或上升沿，低電平或下降沿，視窗輸入，視窗輸出 |
|
| 重複動作 | 關閉，開啟（自動重新布防） | |
| 扳機保持 |
在指定時間內暫停重複操作 • 模式：從上次開始到下次開始，從上次停止到下次開始 • 時間：0 秒（無暫停）至 9999 小時 59 分 59 秒 |
|
| 缺陷率 | 測量範圍的±0.5% | |
| 預觸發 |
最多可擷取 內建 RAM 中指定的 4000000 個資料點（僅使用內建 RAM 時）。 |
|
| 警報功能 | 報警動作 | 偵測到警報時，顯示並輸出訊號。 |
| 臨界點 |
• 類比輸入：高電平、低電平、視窗輸入、視窗輸出 • 邏輯輸入：高電平或低電平（每個通道的訊號） • 脈衝輸入：高電平或上升沿、低電平或下降沿、視窗輸入、視窗輸出 |
|
| 組合 | 或（來源通道可以透過 OR 條件分配給輸出埠） | |
| 檢測週期 | 與類比採樣連接 | |
| 警報保持 | 開或關 | |
| 檢測精度 | 測量範圍的±0.5% | |
| 儲存裝置 | 內建記憶體 |
每個通道 400 萬個樣本 • 記憶體分區：400 萬個樣本 x 1 個儲存區，200 萬個樣本 x 2 個儲存區， 100 萬個樣本 x 4 個儲存區，50 萬個樣本 x 8 個儲存區 • 擷取資料點：指定範圍 10 到 400 萬個樣本 x 8 個儲存區• 擷取資料點： 指定範圍 10 到 400 萬個樣本 x 資料 傳輸 |
| 內建閃光燈 |
4 GB（資料容量：約 3.9 GB） • 資料類型：擷取資料、條件設定、螢幕截圖 |
|
| 外接 USB 介面 (*2) |
支援透過 USB 2.0 Type-A 連接埠連接USB 快閃裝置 (*3) ，單端口，無儲存容量限制• 資料類型：擷取資料、條件設定、螢幕副本 |
|
|
外置 SD 卡 （*2） |
支援SDHC記憶卡（最大32GB），單卡槽設計 • 資料類型：擷取資料、條件設定、螢幕截圖 |
|
| 捕獲模式 | 模式 | 關閉（正常）、振鈴、繼電器 |
| 關閉（正常） | 保存從開始到停止之間的數據 | |
| 環 （*4） |
儲存指定數量的最新資料 • 目標位置：內建 RAM、內建快閃記憶體、USB 或 SD 卡 • 資料擷取數量：1000 至 10000000 條資料 (*5) • 取樣率：內建 RAM 中最高 1 MS/s（間隔 1 μs）， 其他裝置中 GBD 格式最高 1005 間隔 10/100 /100 時間隔 100105 間隔 1000 /105 間隔 1002/105 間隔（ ms） |
|
| 中繼 |
將資料儲存到多個檔案中，並可指定採集時間或檔案大小（最大 4 GB），直到停止採集資料為止。 • 目標位置：內建快閃記憶體、USB 或 SD 卡 • 取樣率：GBD 格式最高可達 1 kS/s（間隔 1 ms）， CSV 格式最高可達 100 S/s（間隔 10 ms）。 |
|
| 資料備份 | 間隔 （*6） |
關閉、1、2、6、12、24 小時、指定時間或任意時間（透過按鍵操作） • 取樣：GBD 格式最高可達 1 kS/s（間隔 1 ms）， CSV 格式最高可達 100 S/s（間隔 10 ms） |
| 文件目標位置 （*6） | 內建快閃記憶體、USB 或 SD 卡、FTP | |
| 資料格式 （*6） | GBD（二進位）或 CSV（測試） | |
|
支援熱插拔的 外部記憶體 |
資料備份期間可透過按鍵操作熱插拔 USB 或 SD 快閃記憶體卡 | |
| 搜尋功能 | 功能 | 在捕獲的數據中搜尋特定點 |
| 搜尋因素 |
• 類比訊號：各通道訊號電平 • 邏輯訊號：4通道訊號模式 • 脈衝訊號：各通道的上升沿、下降沿、視窗化、視窗化 • 警報訊號：警報發生點 |
|
| 計算函數 | 統計 |
即時顯示：同時顯示數字值和統計值 • 功能：最大值、最小值、峰值 (PP)、平均值 |
|
回放：回放擷取資料中遊標之間的統計值 • 功能：最大值、最小值、峰值峰值 (PP)、平均值、均方根值 (RMS) |
||
| 通道之間 | 將兩個類比輸入加、減、乘、除運算（僅限 GBD 格式） | |
| 縮放（工程單位）函數 |
測量值可轉換為指定的工程單位 • 類比電壓：使用四個參考點（增益、偏移）進行轉換 • 溫度：使用兩個參考點（偏移）進行轉換 • 脈衝計數：使用兩個參考點（增益）進行轉換 |
|
| 註解功能 |
每個頻道都可以設定評論，最多可輸入 31 個字母數字 字元和符號（螢幕上顯示前 8 個字元）。 |
|
| 運作環境 | 使用交流電轉接器或電池供電時，溫度範圍為 0 至 40 ºC，相對濕度範圍為 5% 至 85%（無冷凝）。 | |
| 電源 |
交流電轉接器：100 至 240 伏特交流電，50/60 赫茲； 直流電源：8.5 至 24 伏特直流電（需另購電纜 B-514）； 電瓶組：需兩顆電池組（選件 B-569）。 |
|
| 耗電量 |
交流電源轉接器 （240伏特交流電） |
關閉螢幕保護程式時功耗約 48 VA（充電時約 66 VA）； 開啟螢幕保護程式時功耗約 43 VA（充電時約 62 VA）。 |
| 直流驅動器（24伏特） |
關閉螢幕保護程式時，電流約為 0.6 安培（充電時約 0.9 安培）； 開啟螢幕保護程式時，電流約為 0.53 安培（充電時約 0.82 安培）。 |
|
| 直流驅動器（12伏特） |
關閉螢幕保護程式時電流約為 1.22 安培（無法充電）； 啟用螢幕保護程式時電流約為 1.07 安培（無法充電）。 |
|
| 直流驅動（8.5伏特） |
關閉螢幕保護程式時電流約為 1.81 安培（無法充電）； 啟用螢幕保護程式時電流約為 1.55 安培（無法充電）。 |
|
| 外部尺寸[寬×高×深] | 尺寸約 260 x 161 x 83 毫米（含蓋） | |
| 重量 | 約1.7公斤（含保護套，不含電源轉接器和電池） | |
| 抗振性能 |
符合JIS汽車振動試驗方法1型A級 （振動耐久性試驗：5 m/s²） |
|
