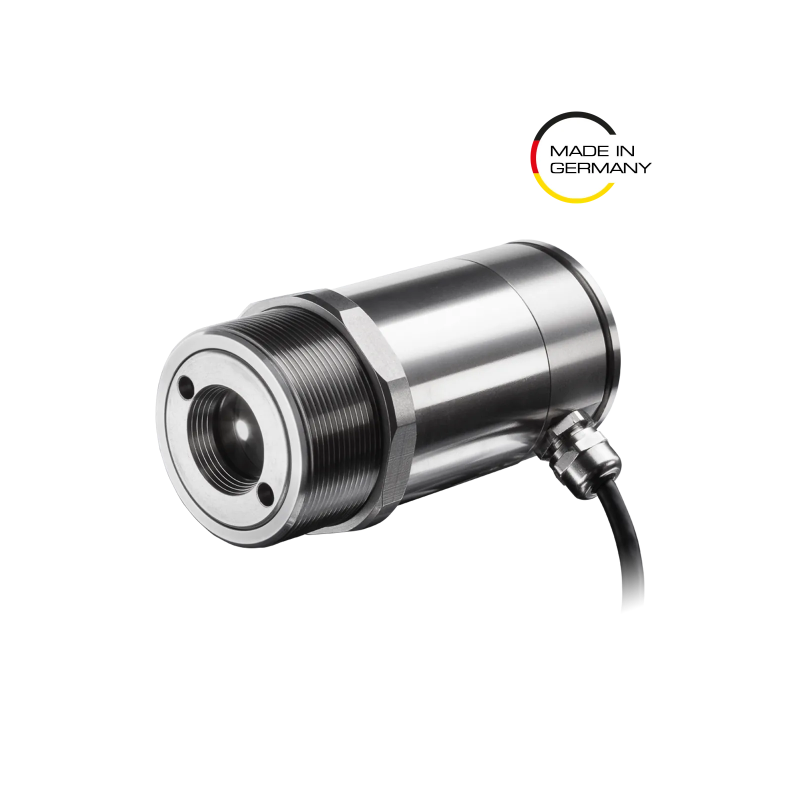

Optris CSlaser 2M紅外線測溫儀專為精確測量金屬表面、金屬氧化物和陶瓷的溫度而設計。此測溫儀的短測量波長確保在各種材料上的準確讀數。配備創新的雙雷射瞄準功能，它可以精確標記測量點，提高測量精度。溫度範圍從250°C到1600°C，測量點最小可達0.5毫米，反應時間低至10毫秒，適用於各種工業應用。可用溫度範圍包括250°C至800°C（2ML）或385°C至1600°C（2MH），並具有IP 65（NEMA-4）前置安裝設計，適用於真空過程（可達10–3 mbar），適應多種工業環境。
CSlaser 2M感測器提供廣泛的溫度測量選項，滿足特定需求，涵蓋從250°C至800°C（2ML）或385°C至1600°C（2MH）的溫度範圍。測溫儀的高光學解析度提高了精度，允許150:1（2ML）和300:1（2MH）的距離-測點尺寸比，確保即使在遠距離也能準確讀取溫度。紅外線感測器在環境溫度23 ± 5°C下，系統精度為±(讀數的0.3% +2°C)，為各種金屬應用提供可靠的輻射溫度資料。此外，此紅外線測溫儀在類似環境條件下的重複性優異，變化為±(讀數的0.1% +1°C)，突顯其在溫度監測任務中的一致性和可靠性。
InGaAs探測器，具有約1.6 µm的特殊短波長光譜範圍，在高溫金屬應用中準確測量溫度。此熱非接觸感測器經常用於這些應用，包括加工鋼、鎢、鐵、鎳和半導體。
CSlaser是一款多功能儀器，既可作為提供4-20 mA訊號並包含警報輸出（開集電極）的類比設備使用，也可透過選購的USB程式套件進行數位通訊。配合軟體，該套件可實現快速的感測器參數化以及測量數據的記錄和分析。在數位模式下，感測器和雷射透過USB介面的5 V供電。紅外線感測器提供兩種模式的數位雙向通信，允許資料在兩個方向上發送和接收，以及單向模式，其中感測器僅以突發模式發送資料。此外，CSlaser可以在數位模式下運作的同時作為類比設備使用，感測器透過USB介面供電。
CSlaser 2M系列的一個顯著特徵是其雙雷射瞄準標記，指示實際測量點位置並提供關於測點大小的有價值資訊。這種視覺化確保了操作人員對測量區域有清晰的了解，提高了溫度監測的準確性，支援精確對準並減少測量誤差。兩個雷射光束沿著紅外光路徑標記任何距離的測量點，不像許多只有單雷射標記測點中心的紅外線測溫儀。這些紅外線測溫儀主要用於工業領域、研究和開發，在需要精確溫度測量的小測量點中尤其重要。不同的聚焦版本允許針對各種應用進行靈活調整。
CSlaser 2M系列透過卓越的光學解析度（最高可達300:1）將溫度測量提升到了一個新的水平，確保即使在窄視野條件下也能獲得精確可靠的溫度數據。 CSlaser 2M系列提供多種不同的近焦光學版本，在非接觸溫度測量技術中提供無與倫比的準確性和多功能性。
配備Optris的配件，如空氣吹掃、安裝法蘭和其他附加組件，Optris CSlaser 2M測溫儀能夠整合到許多製造和製程應用中。這些測溫儀在德國設計和製造，並經過政府標準（如PTB或NIST）的嚴格校準。提供包括不同電纜尺寸在內的客製化選項。 Optris提供全面支持，包括工業應用諮詢和售後服務。
總之，Optris CSlaser 2M系列結合了精確性、耐用性和適應性，是廣泛工業環境中精確非接觸溫度測量的理想解決方案。
產品規格
|
型號
|
CSlaser 2ML
|
CSlaser 2MH
|
|
偵測器
|
|
偵測器
|
熱電堆
|
|
測量原理
|
單色
|
|
光譜範圍
|
1.6 µm
|
|
回應時間
|
10 ms
|
|
曝光時間
|
10 ms
|
|
取樣頻率
|
100 Hz
|
|
可更換感應頭
|
不適用
|
|
光學
|
|
距離光斑比(D:S)
|
2ML: 150:1
|
2MH: 300:1
|
|
光點尺寸（SF 光學系統）
|
1100mm處為3.7mm (43.31 吋處為0.02吋)
|
|
最小光斑（CF 光學鏡片/附加CF 鏡頭）
|
150mm處為0.5mm (5.9 吋處為0.02吋)
|
|
距離
|
獨立
|
|
測量
|
|
物體測量範圍
|
2ML: 250 … 800 °C
|
2MH: 385 … 1600 °C
|
|
精度2)
|
±（0.3 % TMeas +2 °C）
|
|
重複性2)
|
±（讀數的0.1 % +1 °C）
|
|
溫度係數3)
|
± 0.05 K/K 或± 0.05 % / K
|
|
熱敏性（NETD）
|
100 mK
|
|
預熱時間
|
不適用
|
|
發射率/透射率/反射率
|
0.100 – 1.100
|
|
斜率
|
不適用
|
|
介面
|
|
介面
|
USB
|
|
支援的協議
|
USB 2.0
|
|
相容軟體
|
optris® CompactPlus Connect
|
|
類比輸入/輸出
|
|
直接輸出/輸入
|
4-20 mA/RxD接腳的可程式集電極開路輸出[0-30 V/ 500 mA］
|
|
電纜長度
|
3 m (9.8 英尺), 8 m (26.2 英尺), 15 m (49.2 英尺)
|
|
訊號處理
|
|
配置
|
CompactConnect 或IRmobile
|
|
操作
|
自動化獨立運行
|
|
功能
|
平均值、峰值保持、谷值保持、帶閾值和遲滯的高級峰值保持、觸發式訊號輸出、觸發式峰值保持功能（可透過軟體調節）
|
|
常規
|
|
尺寸
|
Ø50 x 100 mm, M48x1.5
|
|
外殼材料
|
不銹鋼
|
|
重量
|
600 g (21.2 oz)
|
|
對焦
|
固定
|
|
原產國
|
德國
|
|
環境與認證
|
|
工作溫度範圍
|
–20 °C … 85 °C
|
|
儲存溫度範圍
|
–20 °C … 85 °C
|
|
相對濕度
|
10 – 95 %, 非冷凝
|
|
保護等級
|
IP 65, NEMA 4
|
|
電磁相容性
|
2014/30/EU
|
|
衝擊
|
IEC 60068-2-27 (25 G 和50 G)
|
|
振動
|
IEC 60068-2-6（正弦波形）
IEC 60068-2-64（寬頻雜訊）
|
|
標準
|
CE, UKCA, RoHS
|
|
電源
|
|
電源
|
8 – 36 V DC / 5 V USB / 最高1.2 W
|
|
耗電量
|
<250mW（含雷射)
|
|
|
|
|
零件編號
|
OPTCSL2MLSF
|
OPTCSL2MHSF
|
|
附加備註
|
1) 90% 能量
2) 環境溫度23 ± 5°C 時，物體溫度> 0°C ；
3) 環境溫度<18°C 和>28°C 時，以較高者為準
4) 90% 值
5) 測量區域直徑
|
紅外線溫度監測在金屬工業中的重要性
在金屬生產和加工過程中，非接觸式溫度監測對於優化溫度高達3000 °C 的程序至關重要，因為接觸式溫度計的使用壽命有限。在軋機、連鑄設備、渣包車、感應淬火和模鍛過程中，持續監測至關重要。 Optris 開發了適用於高溫和惡劣環境的紅外線測量設備，使金屬表面的溫度測量變得高效可靠。
Optris 利用最先進的紅外線熱像儀和測溫儀確保精確監測，這對維護安全和最佳化流程至關重要。其短波長技術最大限度地減少了測量誤差，即使在嚴峻的條件下，也能在閃亮的表面上提供準確的讀數。 Optris 的雙色測溫儀可補償不同的發射率，提供最高的精確度。其堅固耐用的高速熱成像解決方案是快速過程的理想選擇，而雙雷射瞄準和可自訂的軟體整合等功能則提高了操作效率。
選擇Optris，金屬產業可從增強的安全性、改進的製程控制和卓越的產品品質中獲益。精確的溫度控制可維持金屬的理想特性，如硬度、延展性和強度。紅外線測量可提供溫度變化的即時數據，並可立即進行調整，從而防止翹曲、開裂和性能不穩定等缺陷。這樣就能確保生產出性能穩定的高品質金屬產品。
