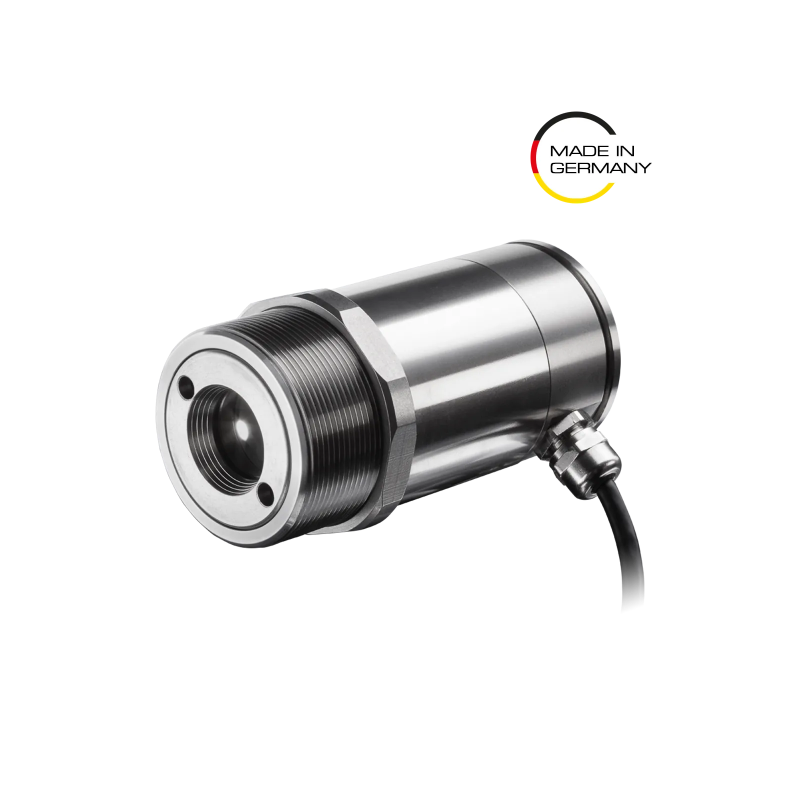

Optris CSlaser hs LT紅外線測溫儀因其高性能而聞名，提供-20°C至150°C的溫度測量範圍。這款測溫儀堅固的單件設計確保了輕鬆整合到各種製程系統中。主要特點包括雙雷射點標記、更高的距離-測點尺寸比和不銹鋼外殼（M 48×1.5）。測量點最小可達1.4毫米，反應時間為150毫秒，這款紅外線感測器是需要非接觸性溫度測量解決方案的各行業專業人士的首選。
Optris CSlaser hs LT能夠測量微小至0.025°C的溫差，這對於持續監測產品均勻性至關重要。系統在環境溫度下的精度為±1%或±1°C，以較大者為準。此非接觸測溫儀在環境溫度為23 ± 5°C、目標溫度高於20°C時，表現出卓越的重複性，僅為±0.3%或±0.3°C。
CSlaser hs LT紅外線測溫儀在各種行業中重新定義了非接觸溫度測量的精確度和可靠性，為特別需要穩定和精確測量的固定安裝應用提供必要的溫度監測解決方案。其非接觸特性使其成為無法直接接觸（如產品難以接近或正在移動）過程的理想選擇。
與CSlaser hs LT和CSmicro產品線中的小型感測器相比，CSlaser的突出特點是其創新的雙雷射瞄準系統，該系統精確標記測量目標，並提供更高的距離-測點尺寸比。
CSlaser是一款多功能儀器，既可作為提供4-20 mA訊號並包含警報輸出（開集電極）的類比設備使用，也可透過選購的USB程式套件進行數位通訊。配合軟體，該套件可實現快速的感測器參數化以及測量數據的記錄和分析。在數位模式下，感測器和雷射透過USB介面的5 V供電。紅外線感測器提供兩種模式的數位雙向通信，允許資料在兩個方向上發送和接收，以及單向模式，其中感測器僅以突發模式發送資料。此外，CSlaser可以在數位模式下運作的同時作為類比設備使用，感測器透過USB介面供電。

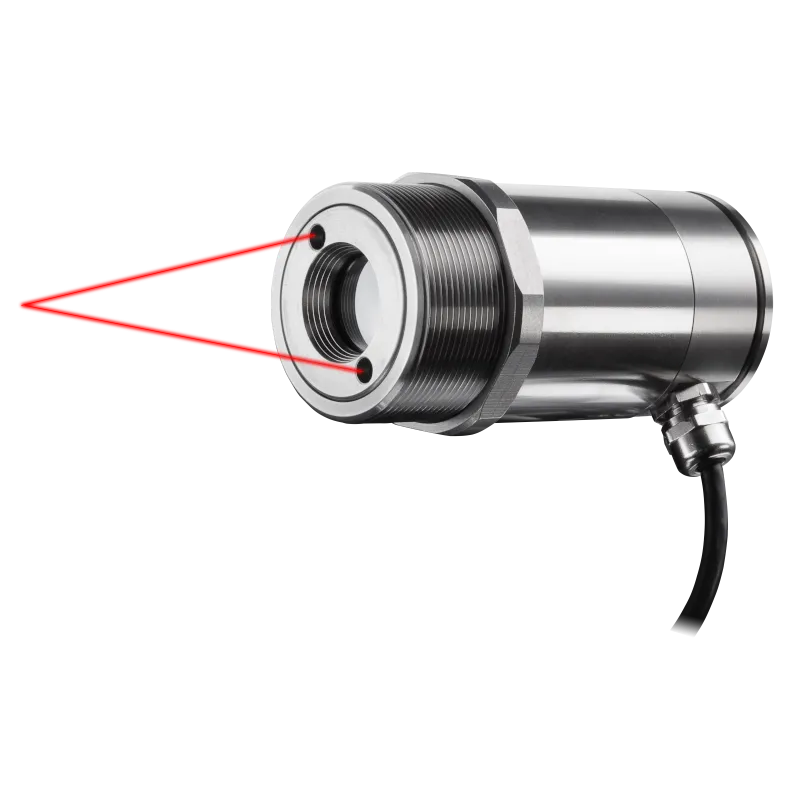

CSlaser hs LT系列的一個顯著特徵是其雙雷射瞄準標記，指示實際測量點位置並提供關於測點大小的有價值資訊。這種視覺化確保了操作人員對測量區域有清晰的了解，提高了溫度監測的準確性，支援精確對準並減少測量誤差。兩個雷射光束沿著紅外光路徑標記任何距離的測量點，不像許多只有單雷射標記測點中心的紅外線測溫儀。這些測溫儀主要用於工業領域、研究和開發，在需要精確溫度測量的小測量點中尤其重要。不同的聚焦版本允許針對各種應用進行靈活調整。
CSlaser hs LT系列透過卓越的光學解析度（最高可達50:1）將溫度測量提升到了一個新的水平，確保即使在窄視野條件下也能獲得精確可靠的溫度數據。 CSlaser hs LT系列提供多種不同的近焦光學版本，在非接觸溫度測量技術中提供無與倫比的準確性和多功能性。
配備Optris的配件，如空氣吹掃、安裝法蘭和其他附加組件，Optris CSlaser hs LT測溫儀能夠整合到許多製造和製程應用中。這些測溫儀在德國設計和製造，並經過政府標準（如PTB或NIST）的嚴格校準。提供包括不同電纜尺寸在內的客製化選項。 Optris提供全面支持，包括工業應用諮詢和售後服務。
總之，Optris CSlaser hs LT系列結合了精確性、耐用性和適應性，是廣泛工業環境中精確非接觸溫度測量的理想解決方案。
|
偵測器
|
|
偵測器
|
熱電堆
|
|
測量原理
|
單色
|
|
光譜範圍
|
8 – 14 µm
|
|
回應時間
|
150 ms
|
|
曝光時間
|
150 ms
|
|
取樣頻率
|
7 Hz
|
|
可更換感應頭
|
不適用
|
|
光學
|
|
距離光斑比(D:S)
|
50:1
|
|
光點尺寸（SF 光學系統）
|
1200mm處為24mm (47.24 吋處為0.9吋)
|
|
最小光斑（CF 光學鏡片/附加CF 鏡頭）
|
70mm處為1.4mm (2.8 吋處為0.06吋)
|
|
距離
|
獨立
|
|
測量
|
|
物體測量範圍
|
–20 … 150 °C
|
|
精度2)
|
±1 °C 或±1 %
|
|
重複性2)
|
±0.3% 或±0.3 °C)
|
|
溫度係數3)
|
± 0.05 K/K 或± 0.05 % / K
|
|
熱敏性（NETD）
|
25 mK
|
|
預熱時間
|
10 分鐘
|
|
發射率/透射率/反射率
|
0.100 – 1.100
|
|
斜率
|
不適用
|
|
介面
|
|
介面
|
USB
|
|
支援的協議
|
USB 2.0
|
|
相容軟體
|
optris® CompactPlus Connect
|
|
類比輸入/輸出
|
|
直接輸出/輸入
|
4-20 mA/RxD接腳的可程式集電極開路輸出[0-30 V/ 500 mA］
|
|
電纜長度
|
3 m (9.8 英尺), 8 m (26.2 英尺), 15 m (49.2 英尺)
|
|
訊號處理
|
|
配置
|
CompactConnect 或IRmobile
|
|
操作
|
自動化獨立運行
|
|
功能
|
平均值、峰值保持、谷值保持、帶閾值和遲滯的高級峰值保持、觸發式訊號輸出、觸發式峰值保持功能（可透過軟體調節）
|
|
常規
|
|
尺寸
|
Ø50 x 100 mm, M48x1.5
|
|
外殼材料
|
不銹鋼
|
|
重量
|
600 g (21.2 oz)
|
|
對焦
|
固定
|
|
原產國
|
德國
|
|
環境與認證
|
|
工作溫度範圍
|
-20…150 °C
|
|
儲存溫度範圍
|
–20 °C … 85 °C
|
|
相對濕度
|
10 – 95 %, 非冷凝
|
|
保護等級
|
IP 65, NEMA 4
|
|
電磁相容性
|
2014/30/EU
|
|
衝擊
|
IEC 60068-2-27 (25 G 和50 G)
|
|
振動
|
IEC 60068-2-6（正弦波形） IEC 60068-2-64（寬頻雜訊）
|
|
標準
|
CE, UKCA, RoHS
|
|
電源
|
|
電源
|
8 – 36 V DC / 5 V USB / 最高1.2 W
|
|
耗電量
|
<250mW（含激光
|
|
附加備註
|
|
|
1) 90% 能量
2) 環境溫度23 ± 5°C 時，物體溫度> 0°C ；
3) 環境溫度<18°C 和>28°C 時，以較高者為準
4) 90% 值
5) 測量區域直徑
|
|
|
|
監理要求推動紅外線監控需求
在瀝青鋪設過程中保持正確的溫度對於確保路面的使用壽命和品質至關重要。瀝青透過卡車從混合廠運送到鋪設現場，必須保持在150°C 以上的溫度。如果溫度低於此閾值，瀝青中的瀝青將開始黏合，並且無法透過重新加熱重新液化。這給鋪路隊帶來了巨大的挑戰，因為他們必須確保瀝青從卡車到最終鋪設在道路上保持最佳溫度。
鋪設瀝青的過程包括將其鋪在地面上，然後用壓路機壓實。如果在此過程中溫度低於臨界溫度150°C，瀝青可能會冷卻太快，導致黏合性差並形成裂縫。這不僅會降低路面質量，還會導致過早磨損，需要昂貴的維修和潛在的道路安全隱患。
溫度監測歷來是瀝青領域的挑戰鋪路。手動方法（例如將探頭插入瀝青）容易出現不準確，且無法提供連續監測。這種限制需要更可靠、更自動化的解決方案，以確保瀝青在整個鋪路過程中保持所需的溫度。實施紅外線溫度測量的動機是實現瀝青路面的一致質量，減少返工需求，並遵守嚴格的行業標準，特別是歐盟等監管機構規定的標準，歐盟要求對高速公路瀝青提供15 年保固期。
即時監測瀝青溫度，實現自動警報及與機械集成
Optris 開發了一種以其先進的紅外線熱像儀為中心的解決方案，以應對保持瀝青溫度的挑戰。在瀝青攤舖機上安裝Optris 熱像儀，可以連續準確地測量瀝青在路面上的溫度。此熱像儀位於瀝青鋪設區域的上方，可即時監控溫度，確保溫度保持在關鍵的150°C 閾值以上。這種即時監控功能可以持續確保瀝青的品質。
紅外線熱像儀配置了一個大型矩形測量區，使其能夠捕捉所鋪設瀝青的整個寬度。這種配置可以精確監測整個路面的溫度變化，並識別任何潛在的冷點。在最初部署時，操作員透過顯示器監控熱像儀，但該系統後來升級為包含自動警報功能。如果溫度低於150°C，此警報會提醒操作員，以便立即採取糾正措施。
此外，該系統已透過Direct SDK 與攤舖機的控制系統集成，如果溫度低於所需水平，則可自動停止攤舖過程。這種整合可確保不會使用不合格的瀝青，從而保持路面的品質和耐用性。與其他方法（例如多個高溫計）相比，使用Optris 紅外線熱像儀更有效率、更經濟，所需的感測器更少，覆蓋範圍更廣。
透過確保路面耐久性減少維護和維修來節省成本
Optris 紅外線熱像儀用於瀝青溫度監測，顯著提高了鋪裝道路的品質和耐久性。透過確保瀝青在整個鋪裝過程中保持在臨界溫度以上，裂縫和過早磨損的可能性大大降低。這可以減少路面的維修次數，降低路面使用壽命內的維護成本，直接使承包商和最終用戶受益。
Optris 紅外線技術的精確性和可靠性使其成為瀝青監測的首選。它能夠提供連續、即時的數據，確保快速檢測和糾正任何溫度偏差，防止潛在問題影響路面品質。 Optris 熱像儀的獨特賣點包括其寬視野、易於與現有機械整合以及能夠承受施工現場惡劣條件的堅固性。
此外，在瀝青監測中使用紅外線技術符合行業趨勢，即提高施工過程的自動化和精確度。隨著越來越多的承包商認識到紅外線溫度測量的好處，奧普士繼續走在前列，提供滿足現代道路建設苛刻需求的尖端解決方案。
